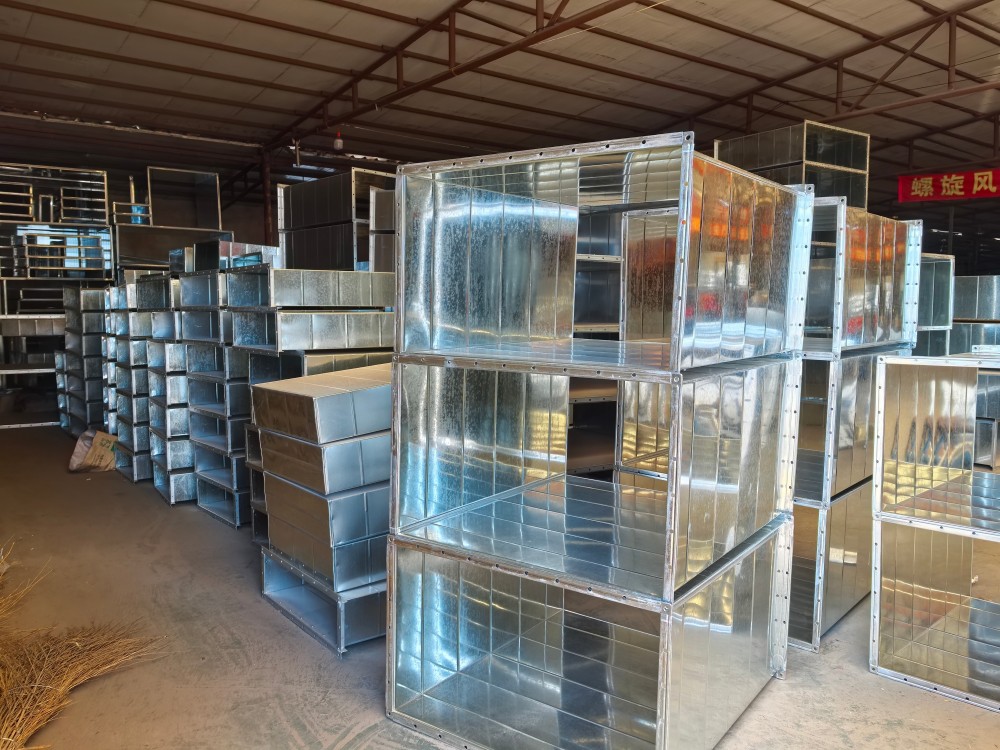

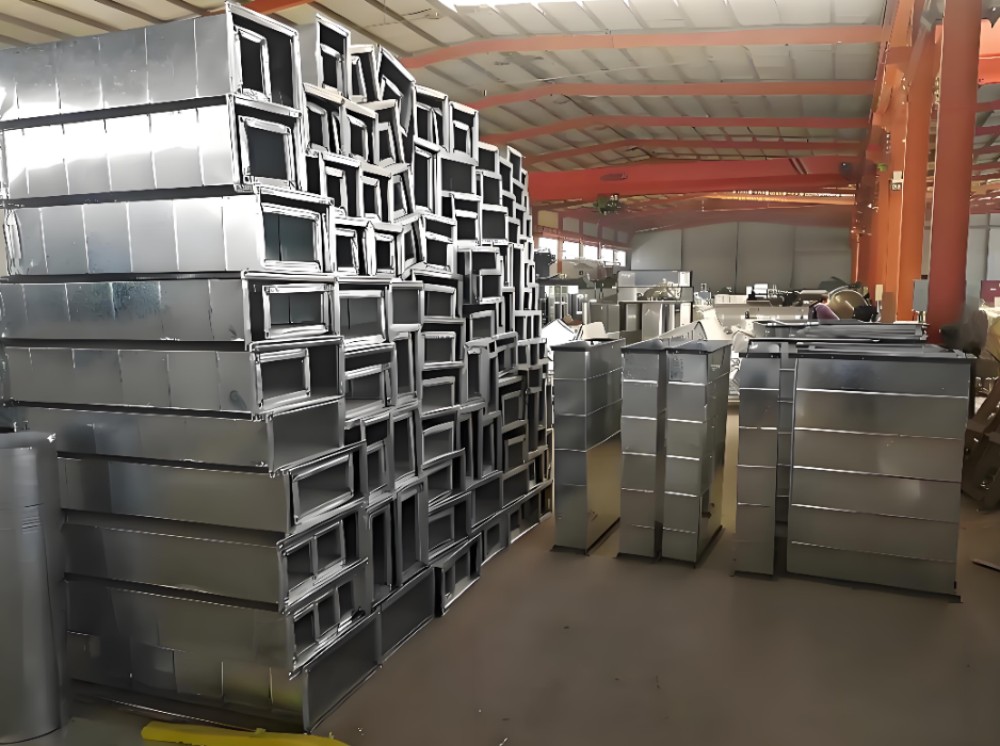

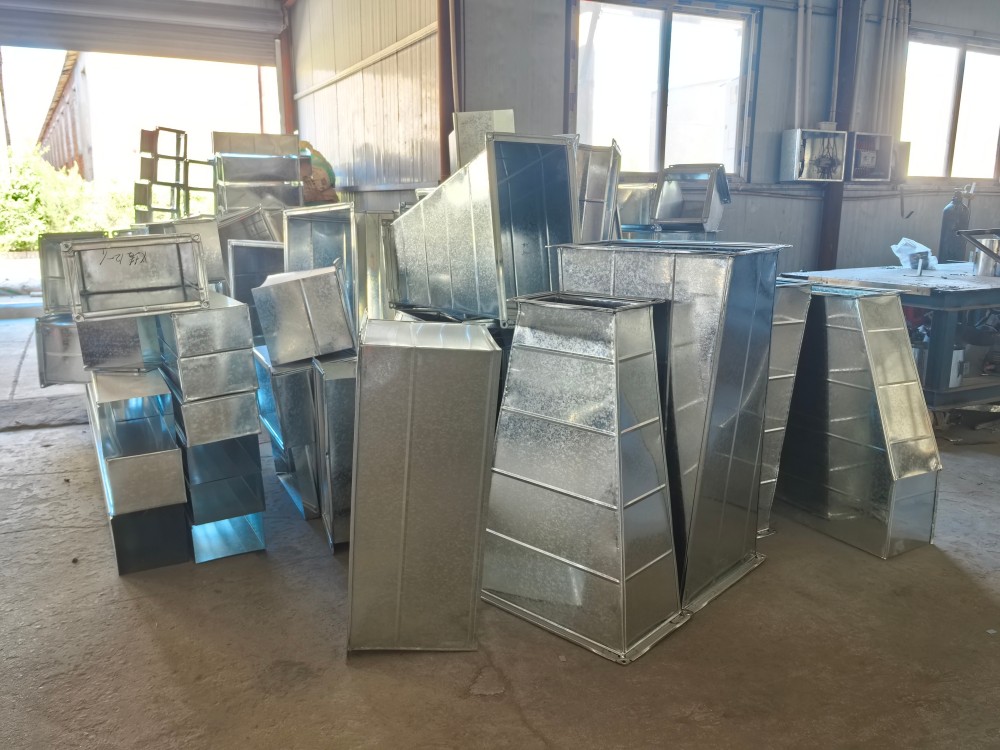

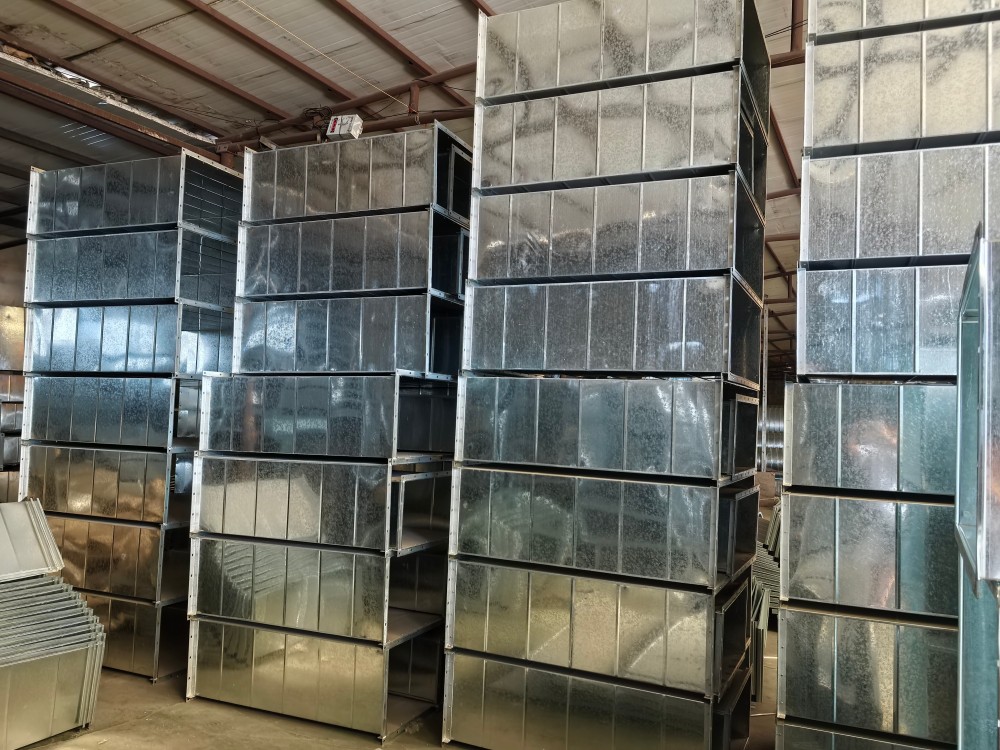

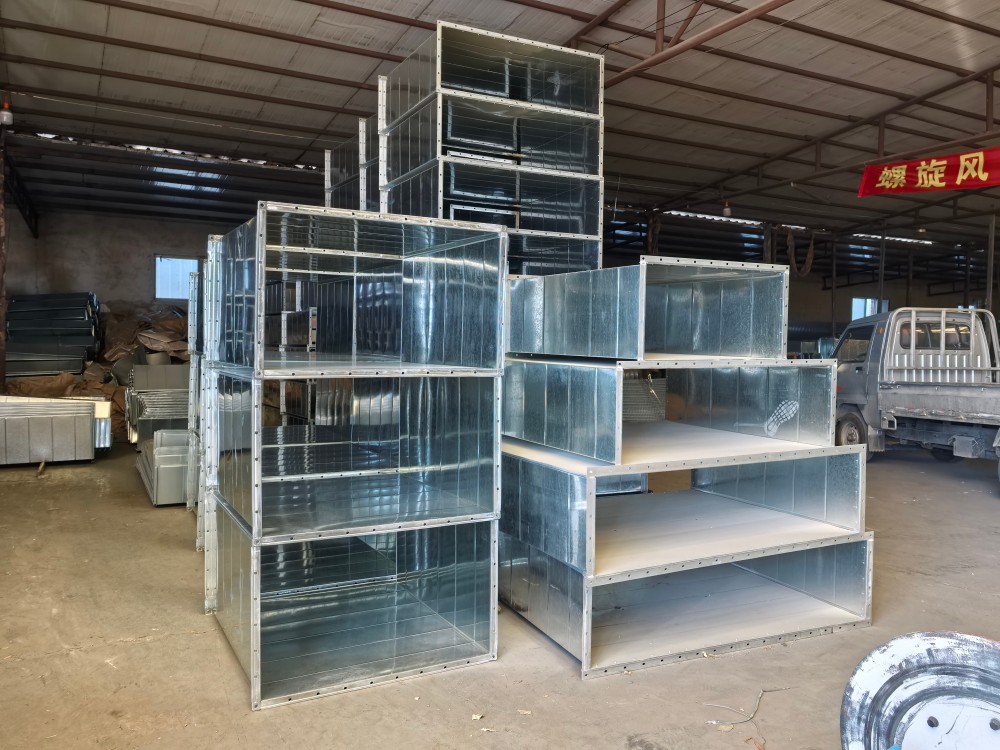

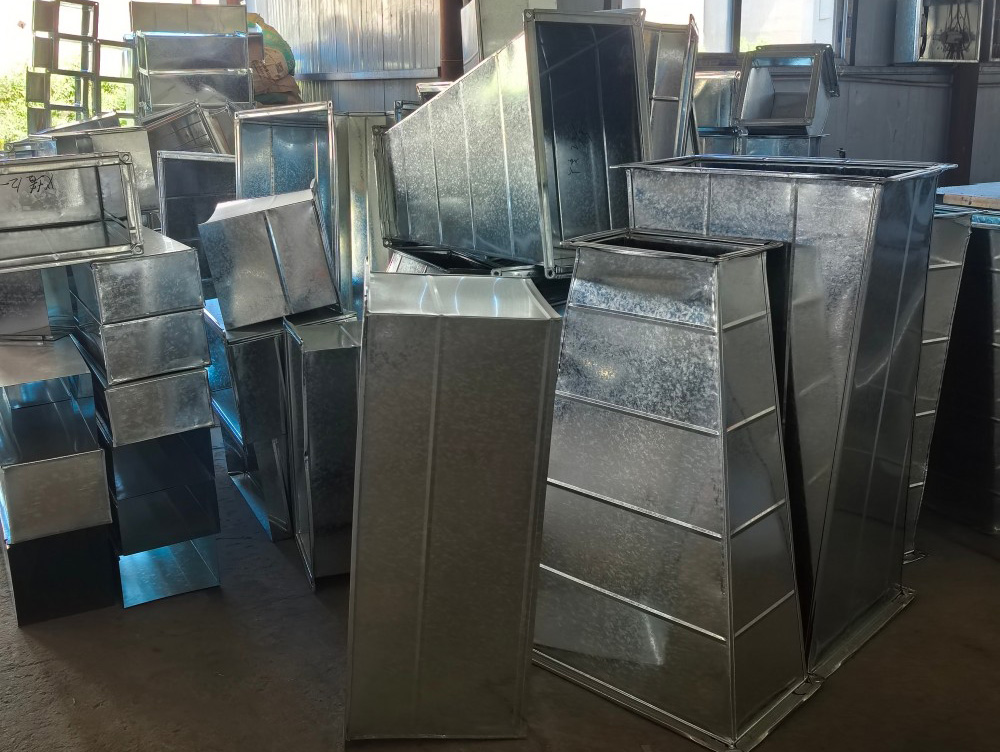

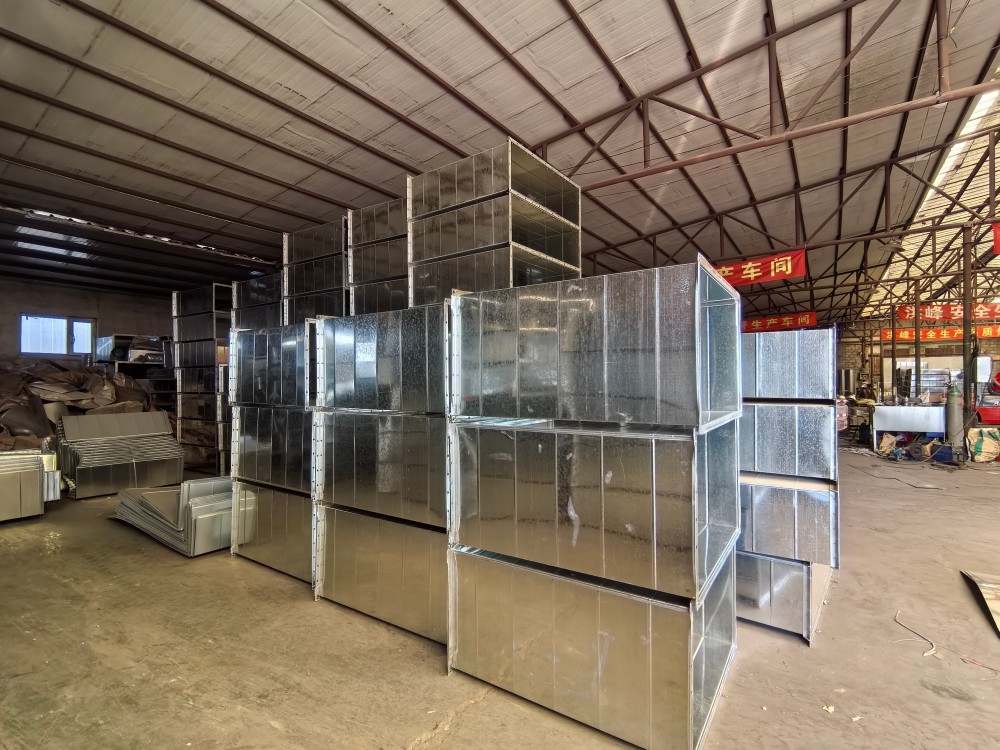

通风管道

一、概念

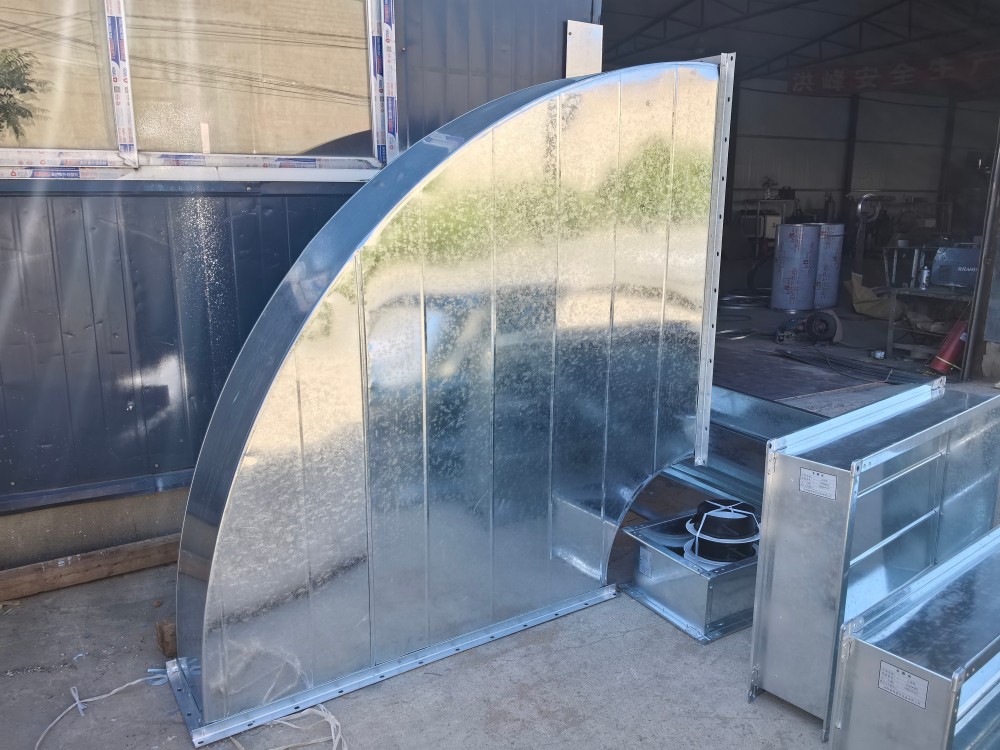

      通风管道弯头是通风除尘、废气收集、空调送排风等管道系统中用于改变气流方向的管件。它安装在管道的转弯处，使气流能够按设计路径输送，连接不同走向的直管段。通风管道弯头通常由金属板材、塑料或复合材料制成，常见截面形式有圆形和矩形。

     弯头是通风系统的基本组成部件，其几何形状、曲率半径和制作质量直接影响系统阻力、气流分布和运行能耗。在环保工程中，合理选择弯头形式和参数有助于保证废气或粉尘的稳定输送，减少沉积和堵塞风险。

二、主要结构组成

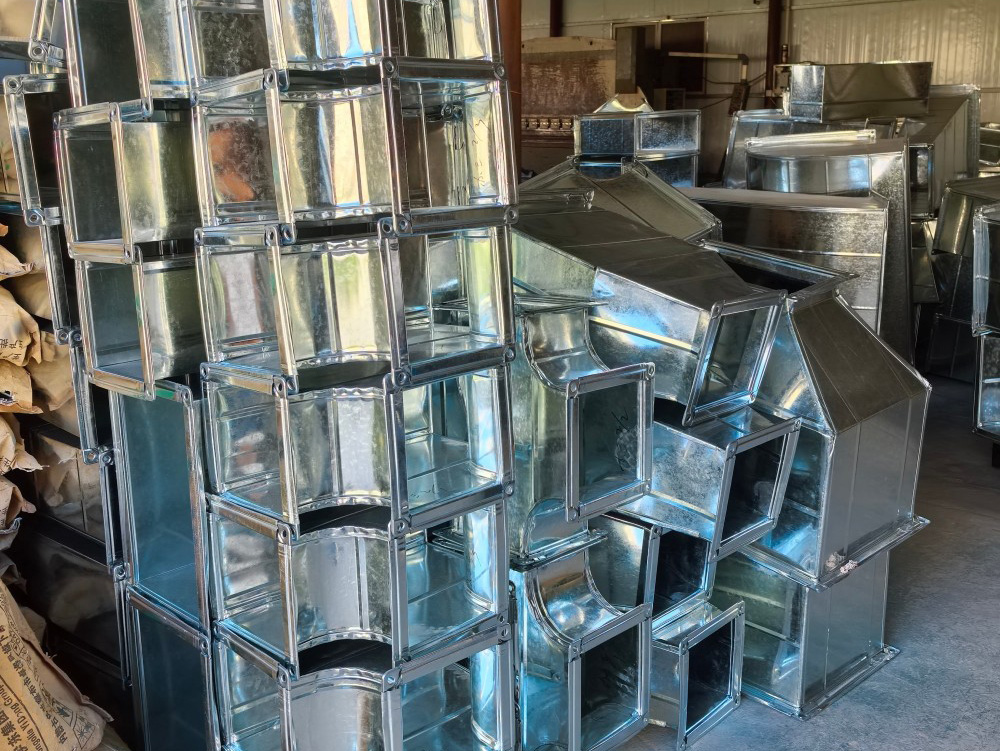

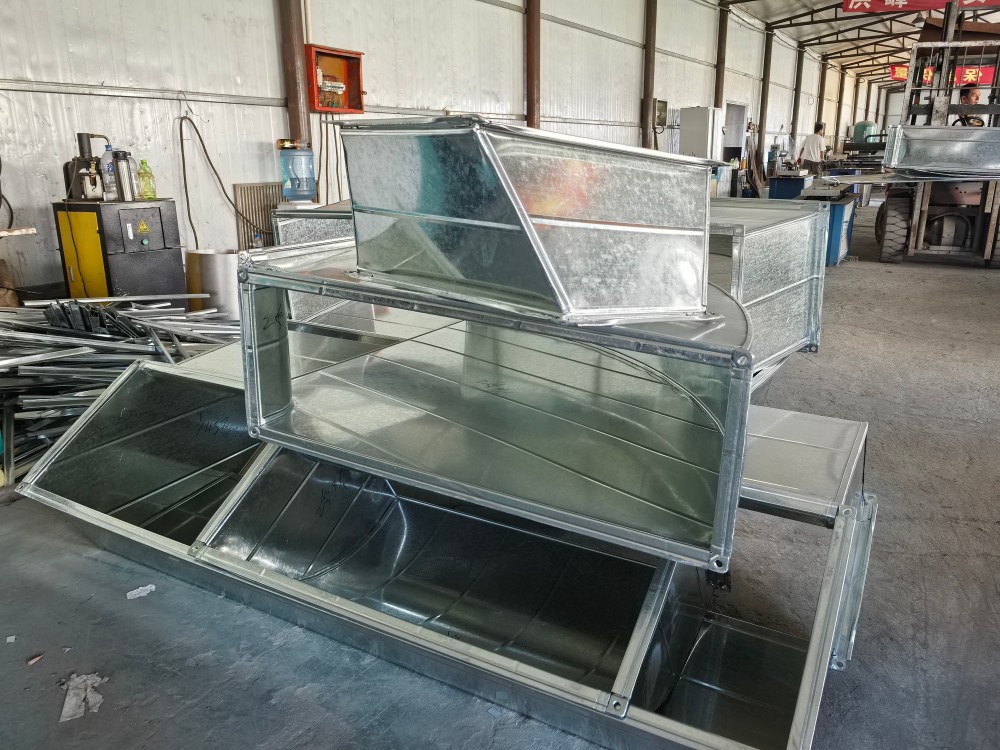

1. 弯头管体
   由若干节短管或压制件拼接而成，形成一定弯曲角度，常见角度为45°、90°等，也可根据需要制作成其他角度。

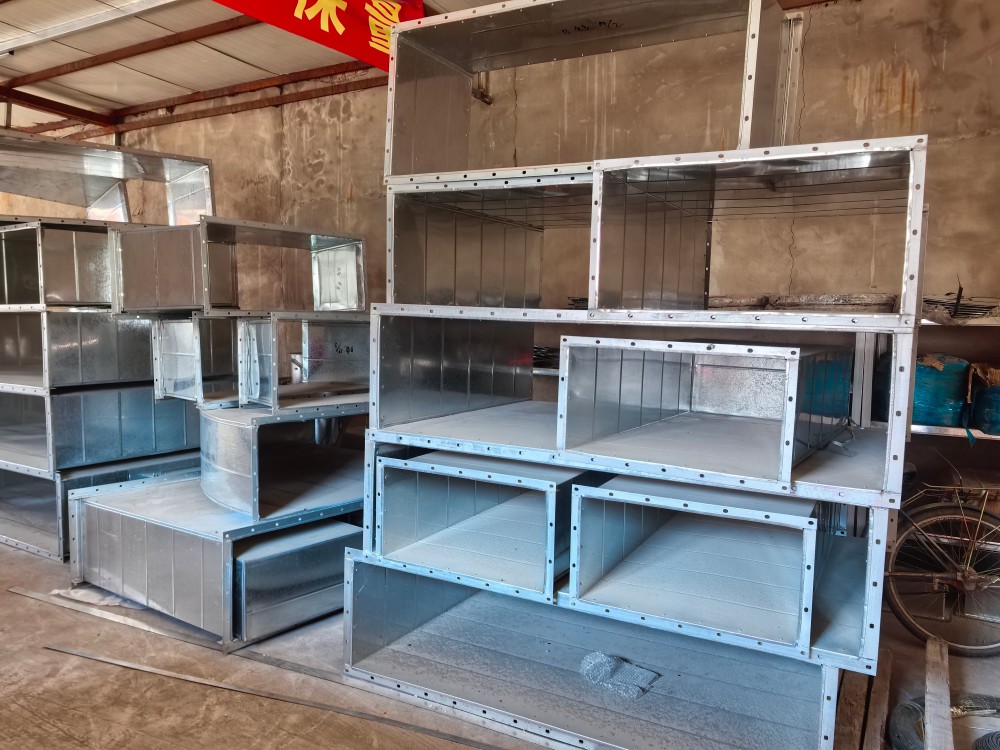

2. 法兰或承插接口
   用于与相邻直管、设备或管件连接，常见形式包括角钢法兰、共板法兰、承插口或卡箍连接。

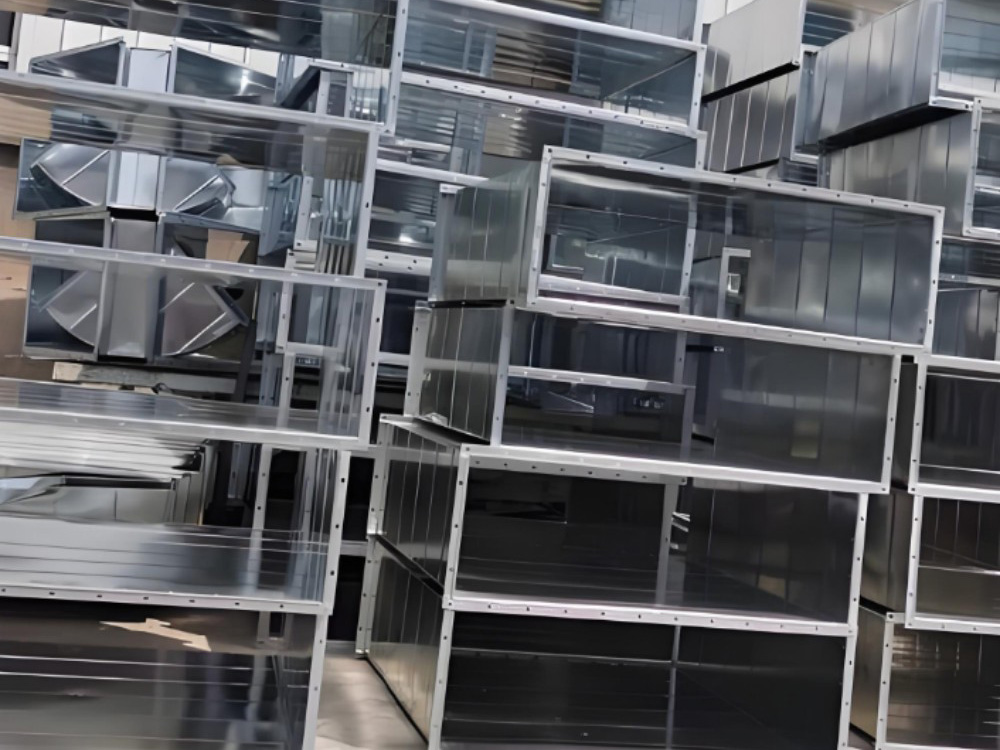

3. 导流叶片

   在矩形弯头或部分圆形弯头内部设置，用于改善气流分布，降低局部阻力，减少涡流和偏流。

4. 加强筋与支撑件
   用于提高弯头整体刚性，防止在高风速或负压工况下变形。

5. 防腐与密封层
   根据输送介质性质，弯头内外表面可进行防腐处理，连接部位设置密封垫或密封胶，减少泄漏。

三、工作原理

     通风管道弯头通过改变管道走向，使气流沿弯曲通道转向输送。气流进入弯头后，由于离心力和惯性作用，外侧压力较高、流速较快，内侧可能产生涡流或流动分离。设置合理的曲率半径或导流叶片可减少涡流损失，使气流相对均匀地通过弯头，降低局部阻力。弯头的几何形状和加工质量对系统总阻力及输送效率有直接影响。

四、主要功能

1. 气流转向输送
   使通风管道能够适应建筑结构、设备布局和工艺要求，改变气流方向。

2. 连接不同管段
   将不同走向的直管段连接起来，形成完整通风网络。

3. 调节气流分布
   通过合理设计，减少气流偏流、涡流和死角，有助于提高系统集气效率。

4. 适应空间布置
   在空间受限场所，采用不同角度和曲率半径的弯头实现管道灵活布置。

五、技术特点

• 弯头曲率半径越大，局部阻力通常越小，但占用空间相应增加。

• 矩形弯头与圆形弯头在气流分布和制作难度上有所不同，需根据系统要求选择。

• 导流叶片的设置可有效降低矩形弯头阻力，减少气流不均。

• 弯头内壁应光滑、无锐边，避免粉尘堆积或纤维缠绕。

• 输送含尘、含湿或腐蚀性气体时，弯头材质和壁厚需满足耐磨、防腐要求。

• 弯头数量过多或曲率半径过小会增加系统阻力，导致风机能耗升高。

六、适用行业

通风管道弯头广泛应用于需要通风、除尘、废气收集或空调送排风的行业，常见包括：

1. 工业除尘
   木工、金属加工、水泥、冶金等除尘系统的管道转向。

2. 废气收集与治理
   喷漆房、烤漆房、移动喷漆房、活性炭吸附箱、催化燃烧、喷淋塔等配套管道。

3. 通风与空调
   建筑送排风、地下车库、商场、厂房等通风系统。

4. 食品与制药
   洁净车间、排风系统、工艺气体输送等。

5. 化工与实验室
   腐蚀性气体、实验室排风管道。

6. 锅炉与烟气处理
   烟道转弯、除尘脱硫系统管道。

7. 市政与隧道通风
   地铁、隧道、地下综合管廊等通风系统。

七、主要相关标准

     通风管道弯头的设计、制作、安装和验收通常涉及以下标准，具体执行时应以现行有效版本为准，并结合项目实际情况：

• GB 50243—2016《通风与空调工程施工质量验收规范》

• GB 50738—2011《通风与空调工程施工规范》

• JGJ 141—2017《通风管道技术规程》

• GB/T 17428—2009《通风管道耐火试验方法》（如涉及耐火要求）

• GB 50016—2014《建筑设计防火规范》（涉及防火阀、管道防火封堵时）

• GB 15577—2018《粉尘防爆安全规程》（输送可燃粉尘时）

• GB 50058—2014《爆炸危险环境电力装置设计规范》（涉及爆炸性环境时）

• 其他相关材料标准、焊接标准及施工验收规范

实际项目中，还应关注设计图纸、相关行业技术规范及地方管理部门的具体要求。

八、环保与安全提示

通风管道弯头属于通风系统部件，其选型和安装质量会影响系统阻力、泄漏量和运行安全。

设计和使用中应注意以下几点：

• 合理选择弯头曲率半径和角度，避免过多连续弯头造成阻力过大。

• 输送含尘气体时，弯头处易磨损和积尘，应选用耐磨材质或设置检查口。

• 输送可燃粉尘或易燃易爆气体时，弯头应做好防静电接地，避免火花产生。

• 管道连接处应采取密封措施，防止废气或粉尘泄漏。

• 高空或地沟内管道弯头应设置必要支撑，防止变形或脱落。

• 定期检查弯头磨损、腐蚀和积尘情况，必要时进行清理或更换。

• 实际系统阻力和气流分布应以现场测试数据为准。

九、选型建议

     通风管道弯头的选型应综合考虑管道截面形状、风量风速、输送介质特性、空间条件、阻力要求及安全规范等因素。建议从以下几个方面进行比选：

• 根据管道截面和连接方式确定弯头形式，如圆形弯头、矩形弯头等。

• 在空间允许条件下，优先选用较大曲率半径以减少阻力。

• 矩形弯头在高宽比较大或空间受限时可设置导流叶片。

• 对输送磨蚀性粉尘或腐蚀性气体，应选用加厚或防腐材质。

• 设计及选型时应参照上述相关标准，并满足通风系统整体设计和安全要求。

• 建议委托具备相应设计或制造能力的单位进行选型和制作，并在安装后进行系统调试和验收。
