一、概念

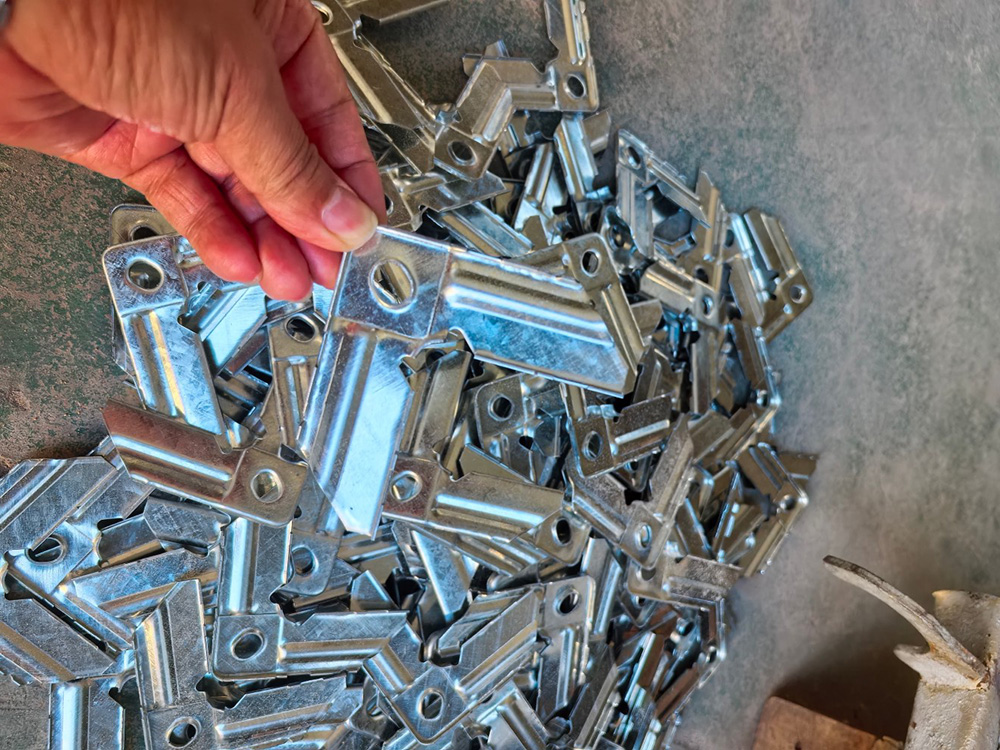

角码，又称角马、角件、连接角码，是一种用于通风管道法兰连接、管道固定、设备安装及支吊架连接的金属配件。它通常呈直角或L形，由钢板冲压、折弯或焊接制成，上面开有螺栓孔，用于将两个相互垂直或成一定角度的部件连接固定。在通风管道工程中，角码常用于法兰与风管之间的加固、法兰与法兰之间的对接、管道与支吊架的连接，以及设备底座的固定等。
角码材质常见有碳钢（镀锌）、不锈钢、铝合金等，规格和厚度根据使用部位和受力要求确定。它是通风管道安装中的辅助连接件，虽然单件较小，但对系统整体稳定性和密封性有重要作用。
二、主要结构组成
角码本体
由金属板材冲压或折弯成L形，两边垂直或呈一定角度，通常设有加强筋或折边，提高刚性。螺栓孔
在角码两边开设圆形或长圆形孔，用于穿入螺栓或自攻螺钉，实现连接。加强筋
部分角码在折弯处或平面上压制凸筋，增加抗弯强度，防止变形。
防腐层
碳钢角码常进行镀锌、喷塑或涂漆处理，不锈钢角码则依靠材质本身耐腐蚀。配合附件
与螺栓、螺母、垫圈等配合使用，形成完整的连接节点。
三、工作原理
角码利用其L形结构，将两个相互垂直或成一定角度的构件通过螺栓连接在一起。当螺栓拧紧时，角码两个边分别贴合被连接件表面，通过摩擦力或机械锁紧传递荷载，限制构件的相对位移。在通风管道法兰连接中，角码常焊接或铆接在法兰背面，增加法兰刚度，防止法兰在螺栓拉力下变形。在管道支吊架中，角码将管道与吊杆或支架连接，承受管道自重和附加荷载。
四、主要功能
加固法兰连接
在风管法兰背面设置角码，可提高法兰刚性，减少连接处变形和漏风。连接垂直构件
用于管道与支吊架、设备底座与基础、风管与墙体等相互垂直构件的固定。传递荷载
将管道或设备的荷载传递到支架、吊杆或结构上，保持系统稳定。便于安装调节
角码上的长圆孔可提供一定的调节余量，方便现场对位和找正。防松与限位
在部分场合，角码可限制构件的横向移动，起定位作用。
五、技术特点
结构简单，加工方便，成本较低，通用性强。
承载能力与材质、厚度、加强筋和螺栓规格有关，需根据受力计算选用。
镀锌角码适用于一般室内环境，潮湿或腐蚀性环境宜选用不锈钢角码。
角码与风管法兰连接时，通常采用焊接、铆接或螺栓连接，焊接时应注意热变形。
角码开孔位置应避开法兰螺栓孔，防止冲突。
角码尺寸应与法兰宽度匹配，过大或过小均影响安装和受力。
六、适用行业
通风管道角码广泛应用于各类通风、除尘、废气收集和空调系统中，常见行业包括：
工业除尘与废气治理
喷漆房、烤漆房、移动喷漆房、活性炭吸附箱、催化燃烧、喷淋塔等配套风管法兰加固。通风与空调
建筑送排风、地下车库、商场、厂房等风管系统法兰连接和支吊架固定。化工与制药
工艺排风、腐蚀性气体管道法兰连接加固。食品与饮料
洁净车间风管固定。冶金与矿山
烟气除尘管道法兰加固。市政与隧道
地铁、隧道、泵站等通风管道安装。其他需要法兰加固或垂直连接的管道工程。
七、主要相关标准
通风管道角码的选型、制作和安装通常涉及以下标准，具体执行时应以现行有效版本为准：
GB 50243—2016《通风与空调工程施工质量验收规范》
GB 50738—2011《通风与空调工程施工规范》
JGJ 141—2017《通风管道技术规程》
GB/T 6728—2017《结构用冷弯空心型钢》（如涉及型钢材料）
GB/T 13912—2020《金属覆盖层 钢铁制件热浸镀锌层 技术要求及试验方法》（如采用镀锌角码）
其他相关材料标准、紧固件标准及施工验收规范
实际项目中，还应关注设计图纸、行业技术规范及地方管理部门的具体要求。
八、环保与安全提示
通风管道角码虽然为小型配件，但其安装质量影响管道系统的结构安全和密封性。
设计和使用中应注意以下几点：
角码材质和厚度应与管道系统受力要求匹配，避免因强度不足导致变形或脱落。
角码与法兰焊接时，应控制焊接变形，避免影响法兰平面度和密封性。
螺栓连接应拧紧到位，防止松动，定期检查维护。
在腐蚀性环境中，应选用不锈钢角码或采取防腐处理，防止锈蚀失效。
对于高空管道，角码连接应确保可靠，防止坠落。
实际安装质量应以现场检查和相关验收规范为准。
九、选型建议
通风管道角码的选型应综合考虑管道规格、法兰尺寸、系统压力、受力大小、环境腐蚀性及安装方式等因素。建议从以下几个方面进行比选：
根据法兰宽度和管径选择角码规格，确保角码与法兰贴合紧密。
根据受力计算确定角码厚度和加强筋形式。
根据环境腐蚀性选择镀锌、不锈钢或其他防腐材质。
根据安装工艺选择焊接、铆接或螺栓连接方式。
设计及选型时应参照上述相关标准，并满足通风系统整体设计和安全要求。
建议委托具备相应设计或施工能力的单位进行选型和安装，并在验收时检查连接质量。
