法兰

一、概念

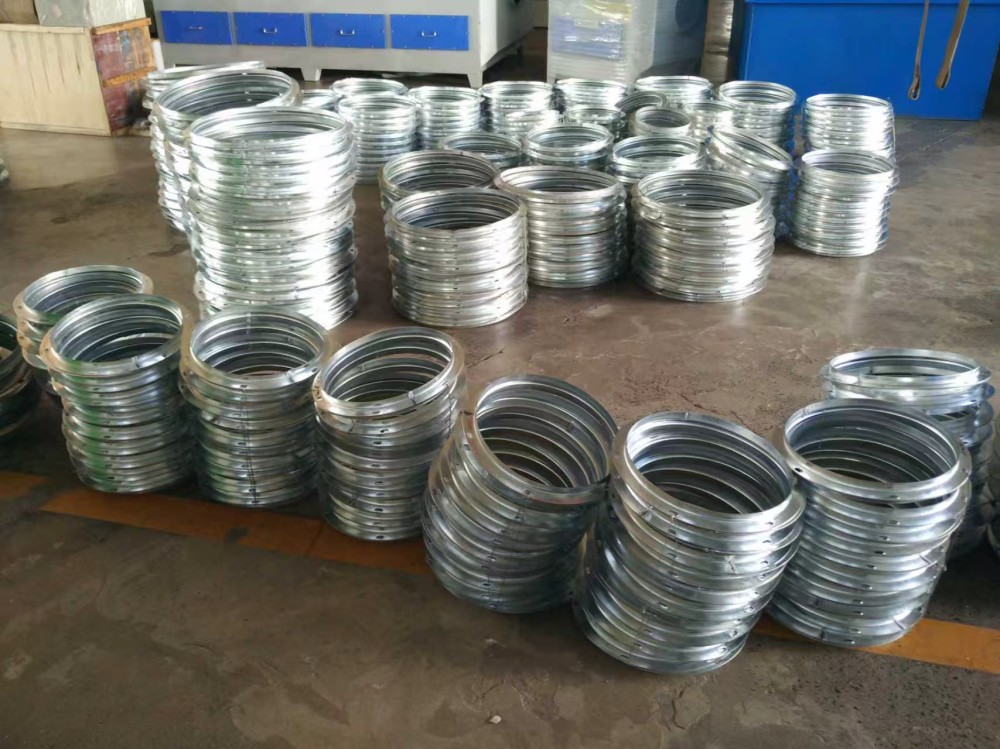

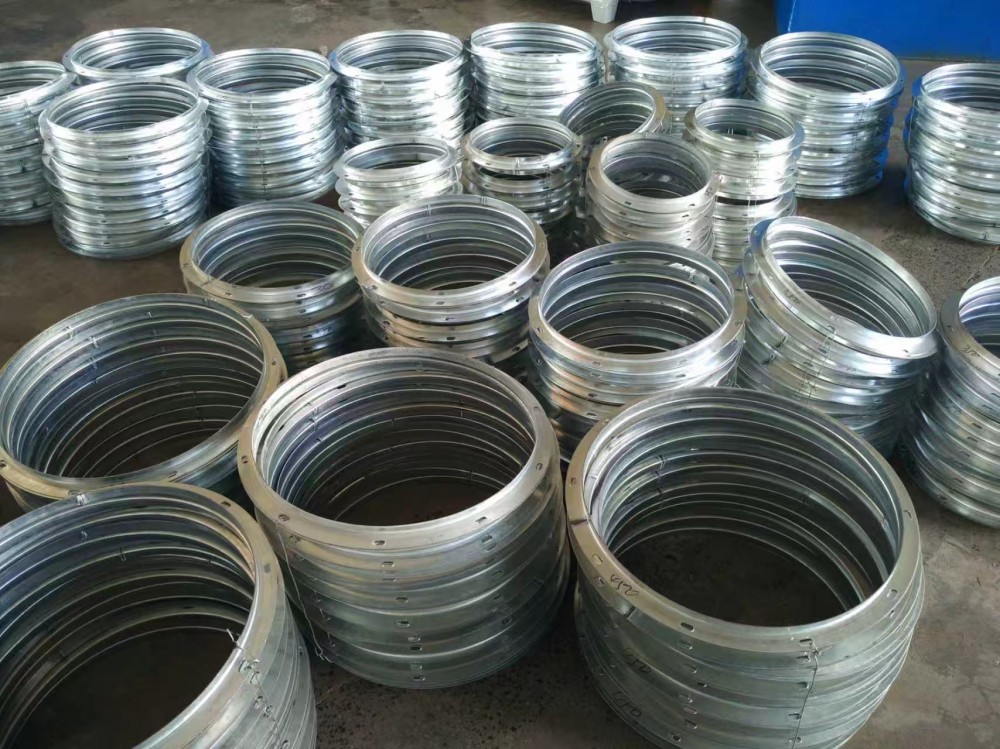

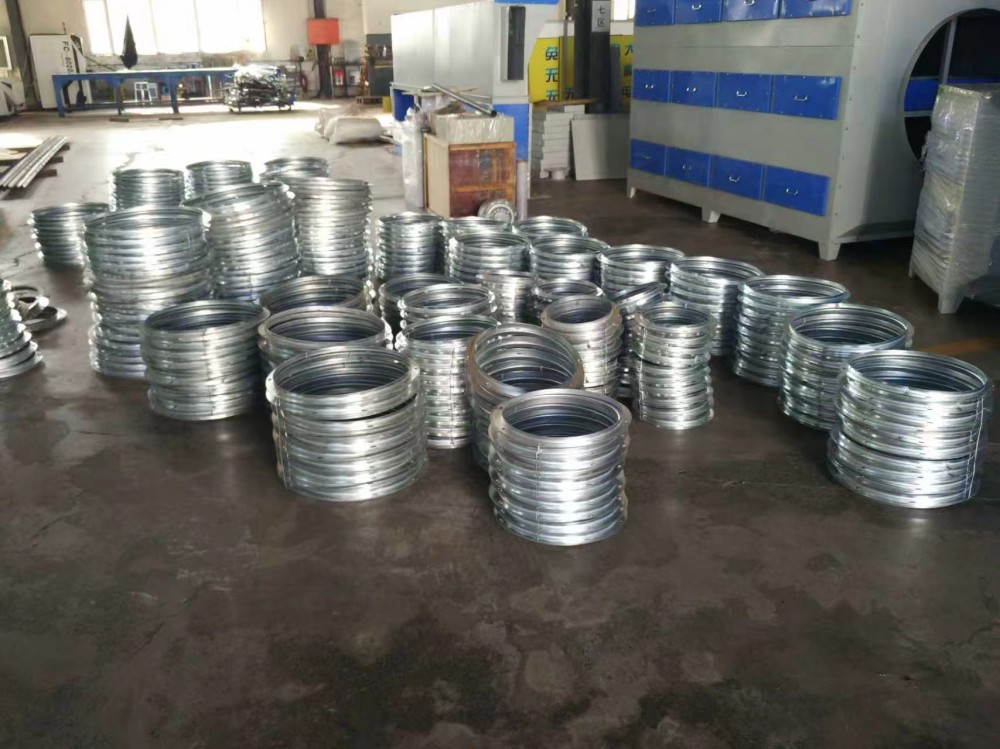

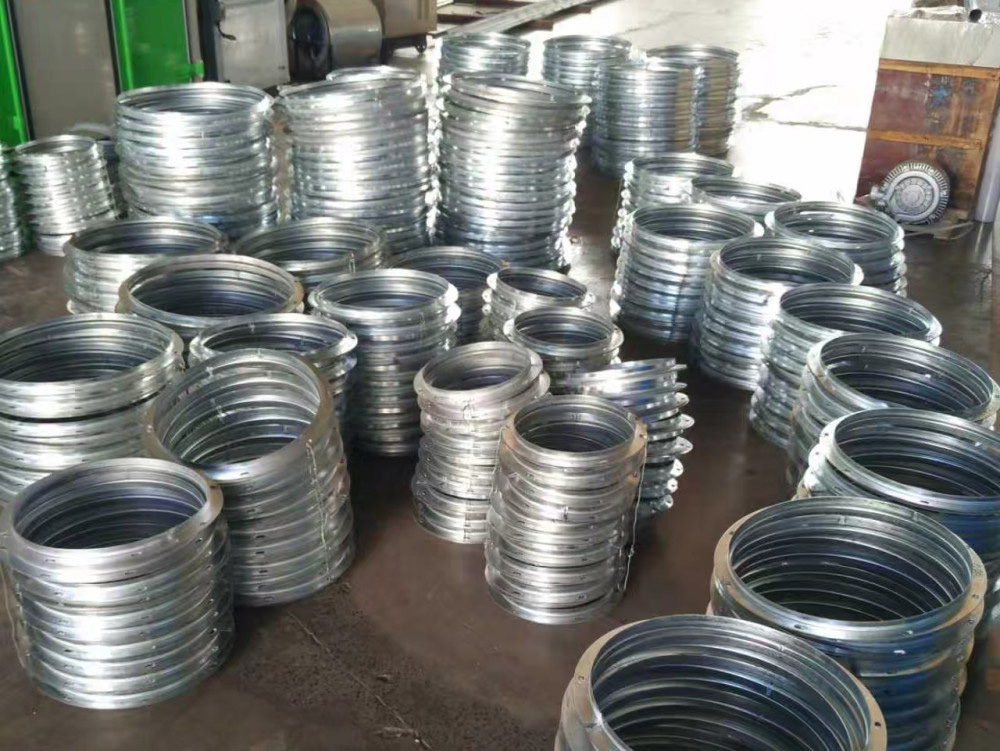

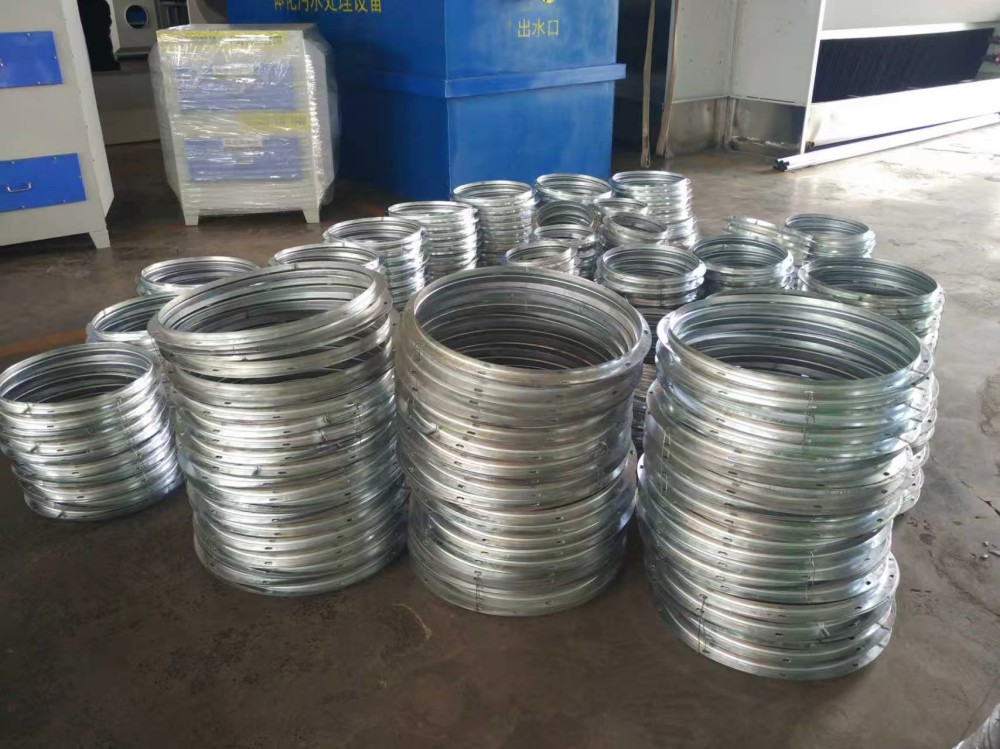

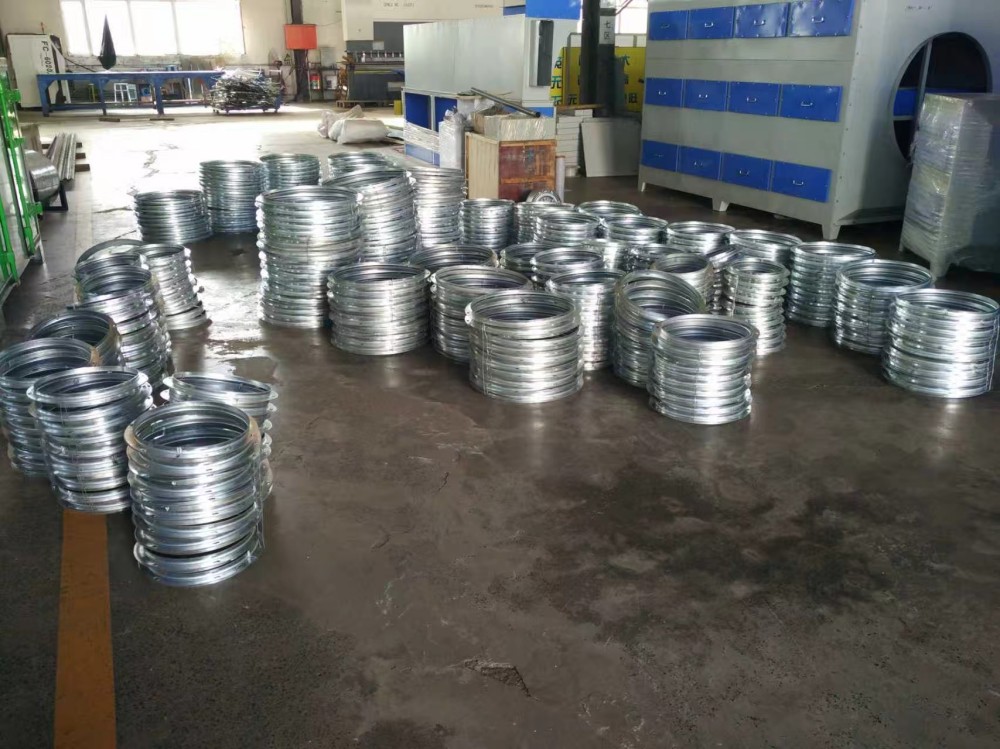

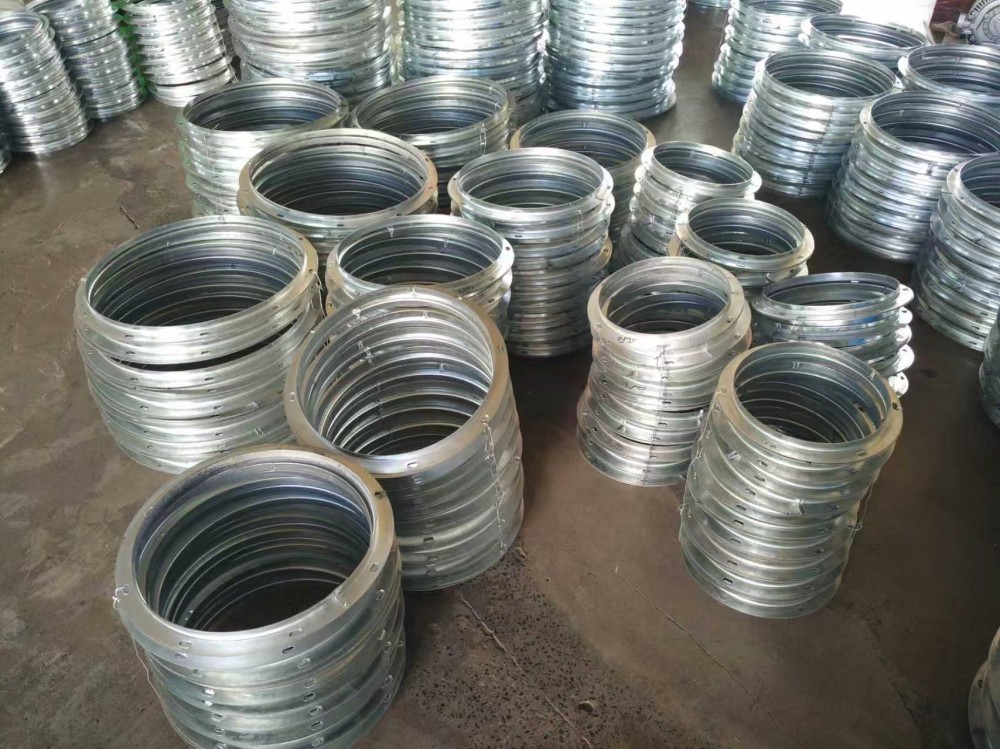

      螺旋风管法兰是用于螺旋风管之间或螺旋风管与设备、管件之间连接的圆形连接件。它通常由角钢、扁钢、钢板等金属材料制成，与螺旋风管端部通过焊接、铆接、咬口或专用卡接方式固定，再通过螺栓、卡箍等紧固件将两段管道或管道与设备连接起来，形成可拆卸的密封接头。

     螺旋风管法兰是圆形风管系统中的常用连接形式之一，适用于需要经常拆卸检修、连接设备或对密封性要求较高的场合。其规格和尺寸一般与螺旋风管直径相匹配，常见直径范围较广，可根据工程需要制作。

二、主要结构组成

1. 法兰盘
   由角钢、扁钢或钢板卷制而成的圆环形构件，端面平整，是法兰的主体部分，用于贴合密封垫并承受连接力。

2. 螺栓孔
   沿法兰盘圆周均匀开设，用于穿入连接螺栓，使两片法兰压紧密封垫。

3. 密封垫

   安装在两片法兰之间，材质根据输送介质温度、腐蚀性选择，如橡胶、石棉橡胶、聚四氟乙烯等，起密封作用。

4. 连接件
   包括螺栓、螺母、垫圈等，用于将法兰盘紧固。部分快速连接法兰采用卡箍或快装卡扣形式。

5. 加强筋
   对于大直径或高压系统，法兰盘背面可设置加强筋板，提高法兰刚性和抗变形能力。

6. 防腐层
   法兰表面可进行镀锌、涂漆或采用不锈钢材质，防止腐蚀，延长使用寿命。

三、工作原理

     螺旋风管法兰通过法兰盘端面贴合和密封垫的弹性变形，在螺栓或卡箍的压紧力作用下，使管道连接处形成密封面。当管道内输送气体时，密封垫可阻止气体从连接处泄漏，同时承受系统内部压力和外部载荷。法兰连接为可拆卸结构，便于管道系统的安装、检修和改造。

四、主要功能

1. 管道连接
   将螺旋风管管段之间或管段与设备、管件可靠连接，形成完整的风管系统。

2. 密封防漏
   通过密封垫和压紧力，减少气体在连接处的泄漏，保证系统气密性。

3. 便于拆卸检修
   法兰连接可重复拆装，便于清理管道、更换管段或检修设备。

4. 承受系统压力
   法兰和螺栓共同承受管道内正压或负压，保持连接部位稳定。

5. 适应不同连接需求
   可根据需要与不同设备接口或异形管件连接，提高系统灵活性。

五、技术特点

• 法兰连接密封性较好，适用于对泄漏量控制较严格的通风和废气收集系统。

• 可拆卸结构方便维护，但相比无法兰连接，法兰连接增加材料成本和安装工作量。

• 法兰盘与螺旋风管的连接方式需牢固，避免在振动或压力作用下松动。

• 密封垫需根据介质温度和腐蚀性选择，防止老化、变形或化学腐蚀。

• 法兰连接部位可能产生一定局部阻力，但通常对系统总阻力影响有限。

• 对于大直径螺旋风管，法兰需有足够刚度，避免螺栓紧固时变形导致密封不良。

• 法兰面应平整、无毛刺和锈蚀，保证密封效果。

六、适用行业

螺旋风管法兰广泛应用于使用螺旋风管的各类通风、除尘、废气收集和空调系统中，常见行业包括：

1. 工业除尘与废气治理
   木工除尘、焊接烟尘、打磨粉尘、喷漆废气、活性炭吸附、催化燃烧等系统管道连接。

2. 通风与空调
   建筑送排风、地下车库、商场、厂房等圆形风管系统连接。

3. 化工与制药
   工艺排风、腐蚀性气体输送管道连接。

4. 食品与饮料
   洁净车间送风、排风及除尘管道连接。

5. 冶金与矿山
   烟气除尘、通风降温管道系统连接。

6. 市政与隧道
   地铁、隧道、泵站等通风系统管道连接。

7. 其他使用螺旋风管的行业
   如粮食加工、烟草、纺织、汽车涂装等。

七、主要相关标准

螺旋风管法兰的设计、制作、安装和验收通常涉及以下标准，具体执行时应以现行有效版本为准：

• GB 50243—2016《通风与空调工程施工质量验收规范》

• GB 50738—2011《通风与空调工程施工规范》

• JGJ 141—2017《通风管道技术规程》

• GB 50016—2014《建筑设计防火规范》（涉及防火排烟时）

• GB 15577—2018《粉尘防爆安全规程》（输送可燃粉尘时）

• GB 50058—2014《爆炸危险环境电力装置设计规范》（涉及爆炸性环境时）

• 其他相关材料标准、法兰制作及密封件标准

实际项目中，还应关注设计图纸、行业技术规范及地方管理部门的具体要求。

八、环保与安全提示

螺旋风管法兰的连接质量直接影响管道系统的密封性和运行安全。

设计和使用中应注意以下几点：

• 法兰连接处应选用合适的密封垫，安装时确保密封垫位置正确、压紧均匀。

• 螺栓应均匀拧紧，避免因受力不均导致法兰变形或密封不良。

• 定期检查法兰连接处是否有松动、腐蚀或泄漏，及时处理。

• 输送可燃粉尘或易燃易爆气体时，法兰及连接件应做好防静电接地，避免火花产生。

• 对腐蚀性介质，应选用耐腐蚀材质的法兰和密封垫，并定期检查腐蚀情况。

• 法兰连接部位应避免承受额外弯曲或扭转力，必要时设置支吊架。

• 实际系统密封性和泄漏量应以现场测试数据为准。

九、选型建议

     螺旋风管法兰的选型应综合考虑螺旋风管直径、系统压力、介质特性、温度、腐蚀性、安装空间及检修要求等因素。建议从以下几个方面进行比选：

• 根据螺旋风管直径选择匹配的法兰规格和孔距。

• 根据系统正压或负压要求确定法兰盘厚度和螺栓规格。

• 根据输送介质温度、腐蚀性选择法兰材质和密封垫材料。

• 对需要频繁拆卸的部位，可选用快速卡箍式法兰，提高检修效率。

• 大直径或高压系统应设置加强筋，保证法兰刚度。

• 设计及选型时应参照上述相关标准，并满足通风系统整体设计和安全要求。

• 建议委托具备相应设计或制造能力的单位进行选型和制作，并在安装后进行系统调试和验收。
