一、概念

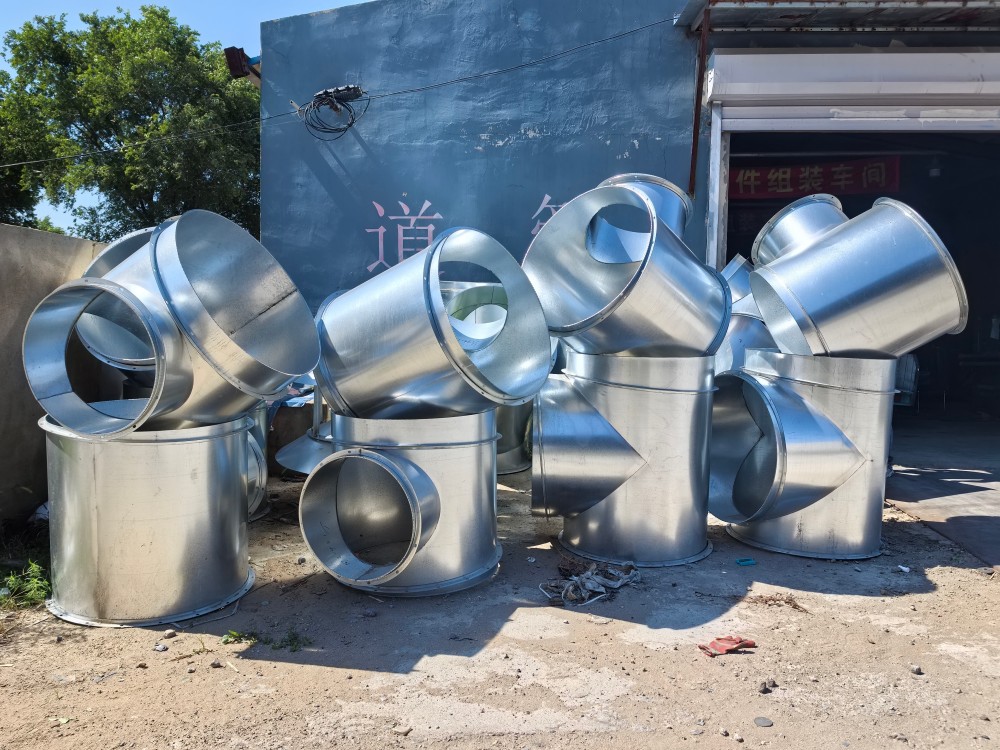

螺旋风管三通是用于螺旋风管系统中气流分支或汇合的管件。它安装在圆形螺旋风管的节点处，将气流从主管分配至支管，或将两个支管的气流合并至主管。螺旋风管通常为圆形截面，配套三通也以圆形接口为主，常见形式有Y形三通、斜三通、裤衩三通等，部分场合采用T形三通。
螺旋风管三通一般由镀锌钢板、不锈钢等金属材料制成，接口形式与螺旋风管匹配，可采用承插、法兰、卡箍或咬口连接。其结构设计直接影响通风系统的风量分配、气流阻力和运行噪声。
二、主要结构组成
主管接口
与螺旋风管主管连接，通常为圆形开口，直径与主管一致。支管接口
与支管连接，直径可小于或等于主管直径，根据分支风量确定。三通本体
由金属板材经放样、卷制、焊接或咬口成型，形成气流分支通道。常见夹角为45°、60°、90°等，Y形三通夹角较小，有利于降低阻力。导流叶片
部分三通内部设置导流叶片或分流板，用于改善气流分布，减少涡流和偏流，降低局部阻力。加强筋
在大尺寸三通或高压系统中设置，用于提高整体刚性，防止变形。密封材料
接口处可设置橡胶密封圈或密封胶，减少气体泄漏。连接附件
如法兰、卡箍、承插口等，用于与螺旋风管及支管可靠连接。
三、工作原理
气流从主管进入三通后，在分支处分成两路，分别流向主管延伸段和支管；或两路气流从不同支管汇入主管。三通内部通道形状和角度决定气流分配比例和阻力大小。合理的三通设计应使气流过渡平顺，避免急剧转向和涡流区，从而减少局部阻力，保证各支路风量接近设计值。
四、主要功能
气流分支与汇合
将主管气流按需分配至不同支路，或将多路气流合并输送。系统连接
连接螺旋风管主管与支管，构成完整通风网络。风量分配
通过不同支管直径、角度和导流装置，实现各用风点的风量调节。降低局部阻力
合理的三通形式和导流叶片可减少涡流损失，提高系统效率。
五、技术特点
圆形螺旋风管三通常采用Y形或斜插形式，气流阻力相对T形三通较小。
支管夹角越小，气流转向越平顺，局部阻力越低，但制作和安装空间需求增加。
内部设置导流叶片可进一步改善气流分布，减少偏流和涡流。
三通与螺旋风管的连接应密封可靠，防止泄漏影响系统风量和排放达标。
输送含尘或磨蚀性气体时，三通内部易磨损或积尘，需选用耐磨材质或设置检查口。
材质和壁厚应与螺旋风管匹配，满足强度和防腐要求。
六、适用行业
螺旋风管三通广泛应用于使用螺旋风管的通风、除尘、废气收集和空调系统中，常见行业包括：
工业除尘与废气治理
木工除尘、焊接烟尘、打磨粉尘、喷漆废气等管道分支。通风与空调
建筑送排风、地下车库、商场、厂房等圆形风管系统。化工与制药
工艺排风、腐蚀性气体输送管道。食品与饮料
洁净车间送风、排风及除尘管道。冶金与矿山
烟气除尘、通风降温管道系统。市政与隧道
地铁、隧道、泵站等通风系统。其他使用螺旋风管的行业
如粮食加工、烟草、纺织等。
七、主要相关标准
螺旋风管三通的设计、制作、安装和验收通常涉及以下标准，具体执行时应以现行有效版本为准：
GB 50243—2016《通风与空调工程施工质量验收规范》
GB 50738—2011《通风与空调工程施工规范》
JGJ 141—2017《通风管道技术规程》
GB 15577—2018《粉尘防爆安全规程》（输送可燃粉尘时）
GB 50058—2014《爆炸危险环境电力装置设计规范》（涉及爆炸性环境时）
其他相关材料标准、焊接标准及施工验收规范
实际项目中，还应关注设计图纸、行业技术规范及地方管理部门的具体要求。
八、环保与安全提示
螺旋风管三通作为通风系统管件，其质量影响系统密封性、阻力及运行安全。
设计和使用中应注意以下几点：
合理选择三通形式和支管角度，避免阻力过大或风量分配严重不均。
连接处应采取密封措施，防止废气或粉尘泄漏，避免无组织排放。
输送可燃粉尘或易燃易爆气体时，三通及管道应做好防静电接地，避免火花产生。
输送含尘气体时，定期检查三通内部积尘和磨损情况，必要时清理或更换。
支吊架应设置合理，防止三通部位因受力不均而变形或脱落。
实际风量分配和系统阻力应以现场测试数据为准。
九、选型建议
螺旋风管三通的选型应综合考虑螺旋风管规格、分支风量、气流速度、介质特性、空间条件及系统阻力要求等因素。建议从以下几个方面进行比选：
根据主管和支管直径选择匹配的三通接口尺寸。
在空间允许条件下，优先选用Y形或小角度斜三通，减少局部阻力。
对风量平衡要求较高的系统，可选用带导流叶片的三通。
根据输送介质腐蚀性和磨损性选择材质和壁厚。
设计及选型时应参照上述相关标准，并满足通风系统整体设计要求。
建议委托具备相应设计或制造能力的单位进行选型和制作，并在安装后进行系统调试和验收。
