螺旋风管

一、概念

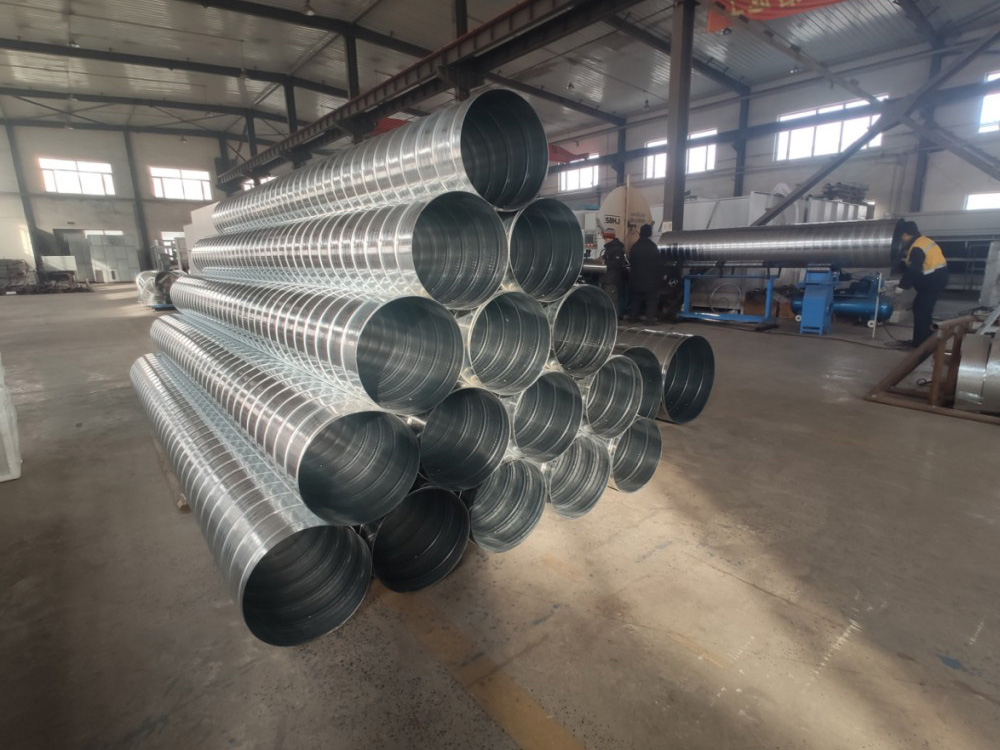

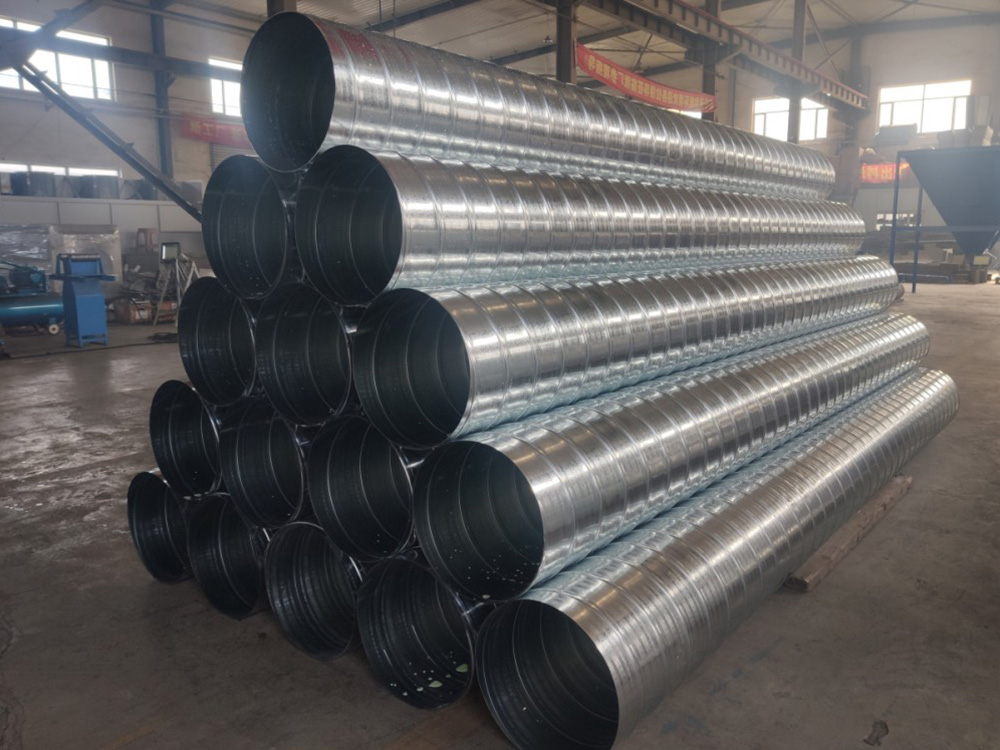

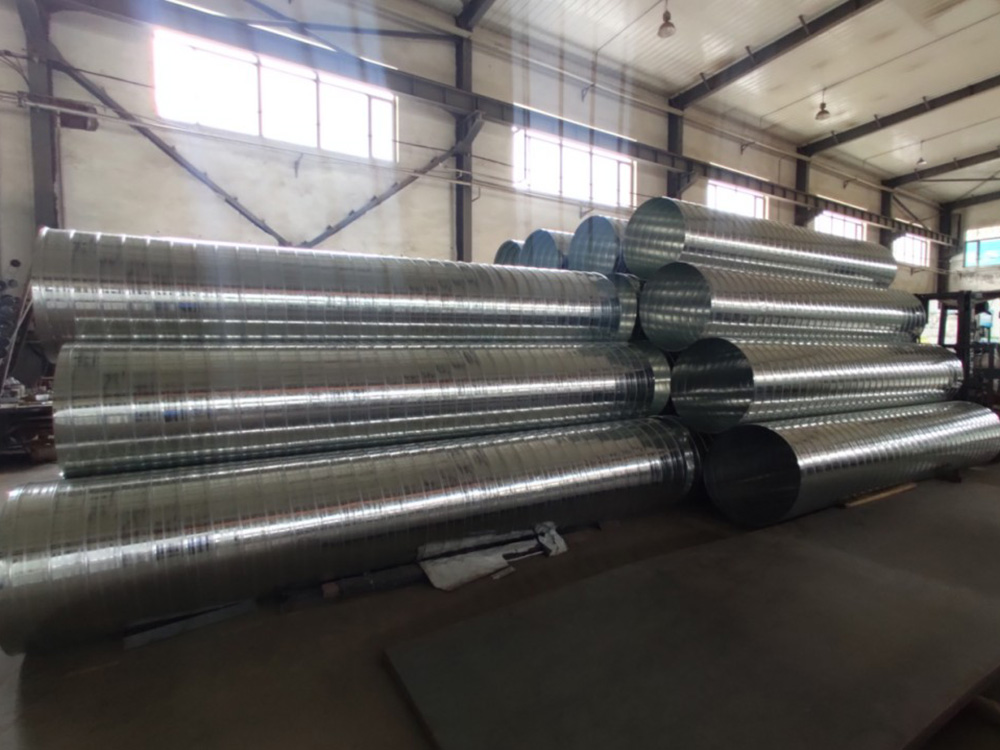

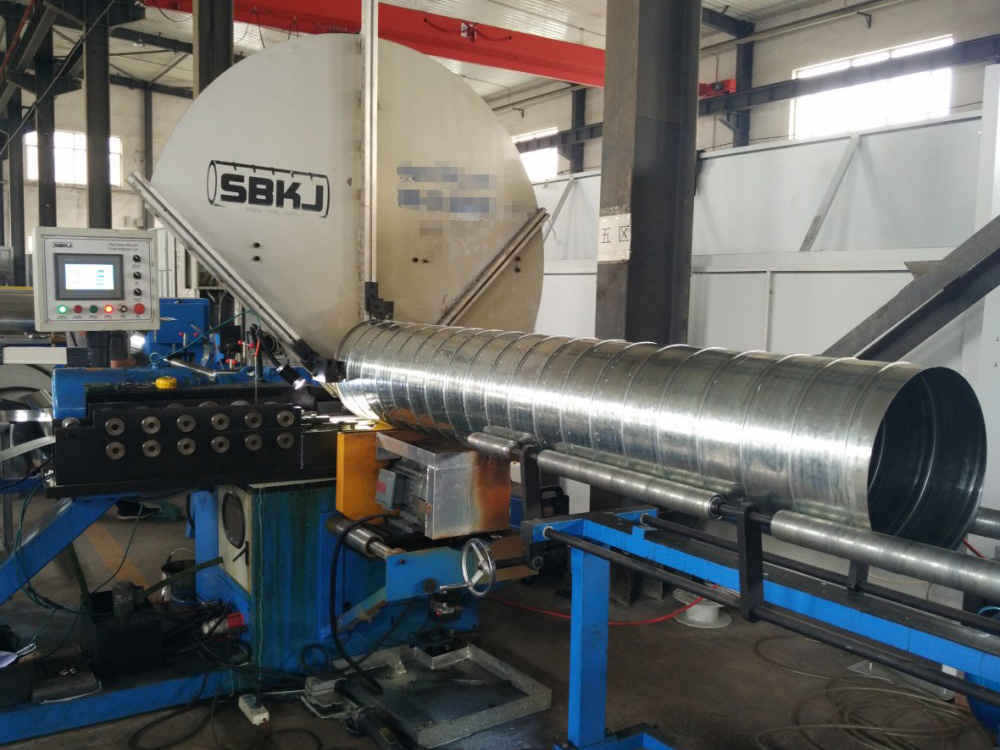

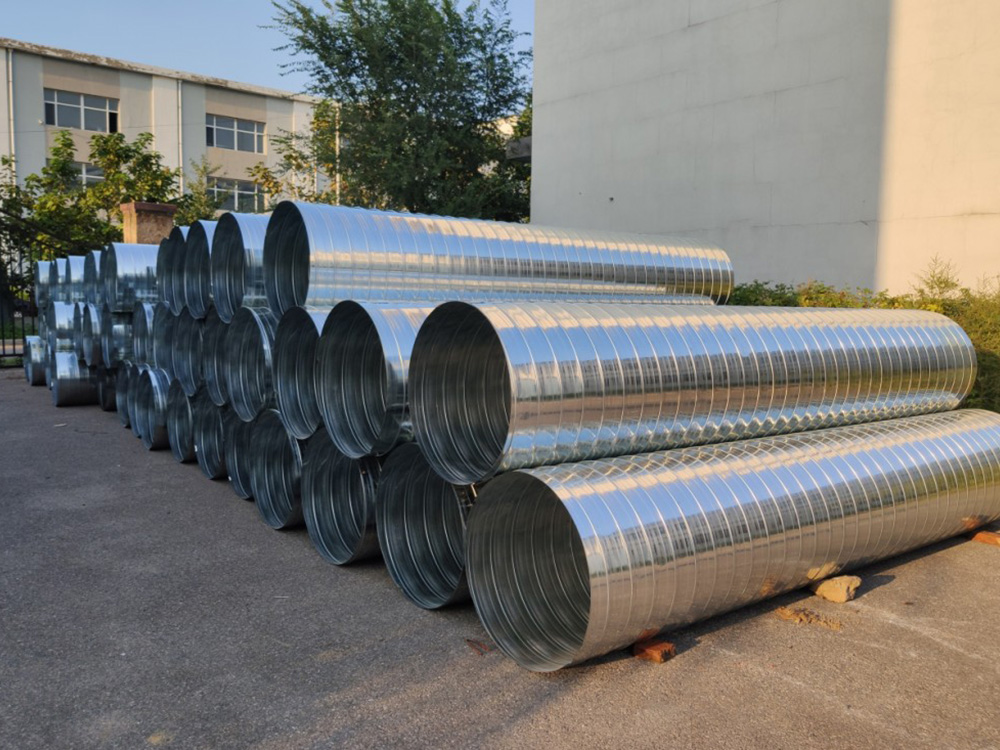

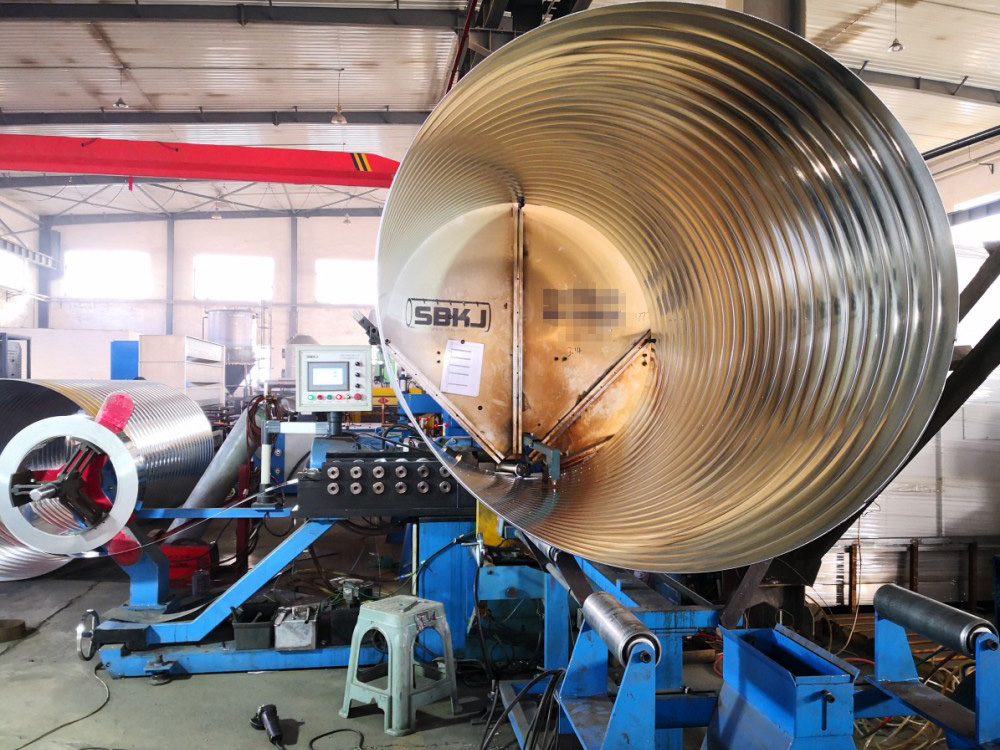

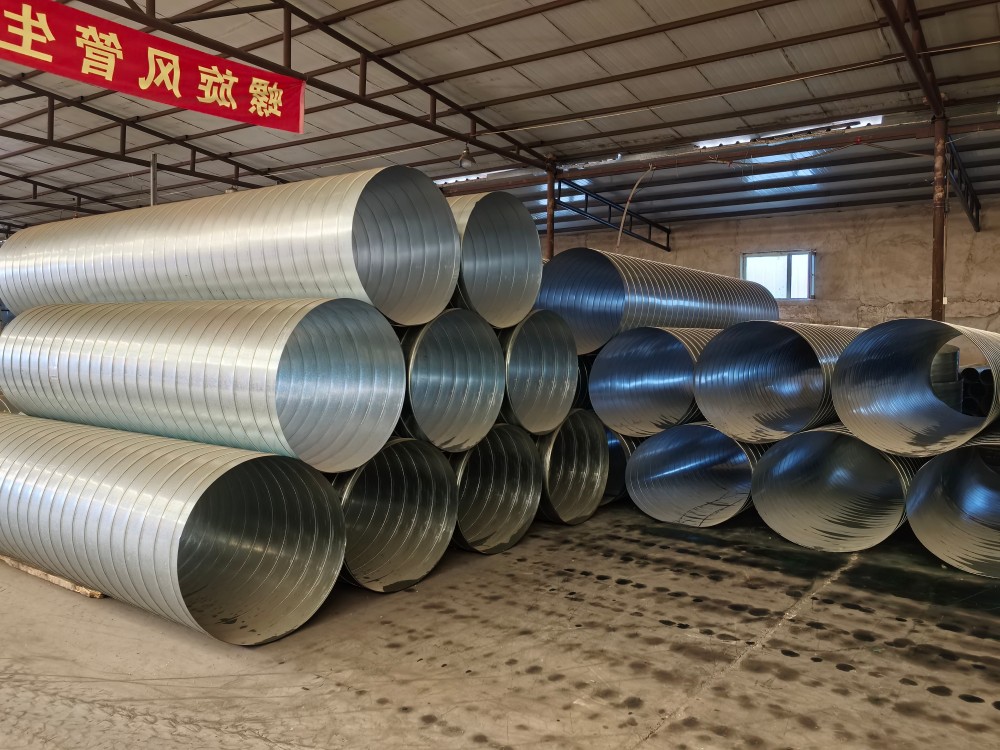

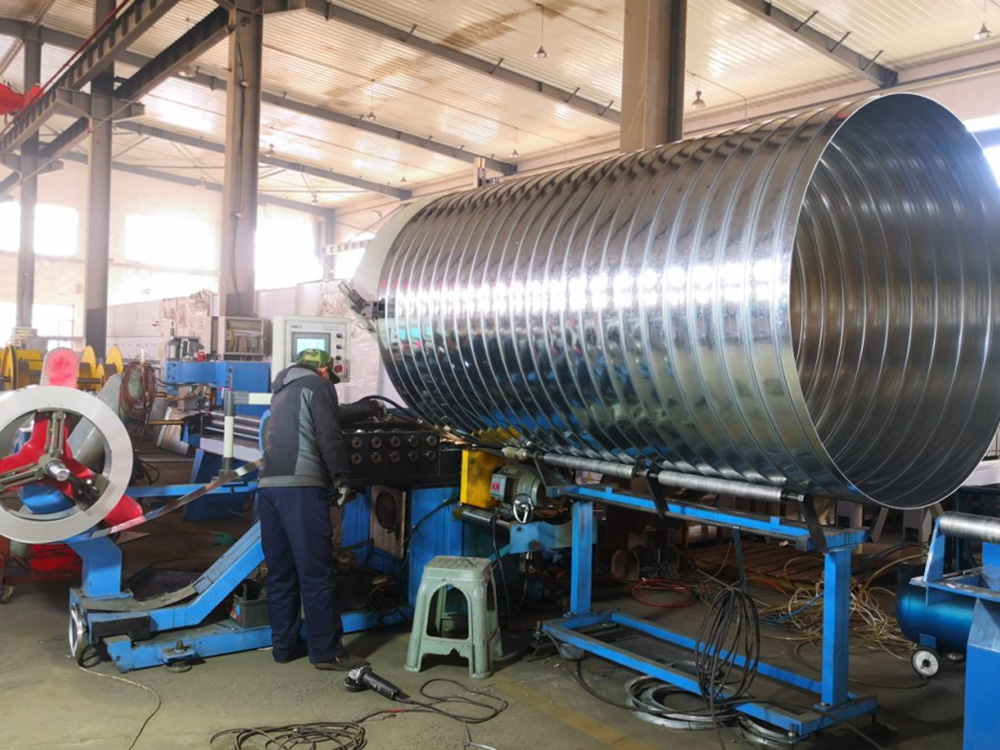

      螺旋风管是一种采用金属带材经螺旋咬口成型工艺制成的圆形截面通风管道。它通过专用设备将镀锌钢板、不锈钢板等卷成圆筒状，并沿螺旋缝连续咬合，形成具有一定强度和密封性的管段。螺旋风管广泛应用于通风、空调、除尘、排烟及废气收集等系统，用于输送空气、含尘气体、废气或烟气等介质。

     与矩形风管相比，螺旋风管具有气流阻力较小、密封性好、强度较高、材料利用率高等特点，在圆形管道系统中使用较为普遍。其直径、壁厚和长度可根据设计要求制作，单段长度一般较长，可减少连接接口。

二、主要结构组成

1. 管体
   由镀锌钢板、不锈钢板、铝板等金属带材螺旋卷制而成，形成连续的螺旋咬口缝。管体截面为圆形，内壁相对光滑。

2. 螺旋咬口
   管体纵向接缝采用螺旋形咬合结构，既起连接作用，又增加管体刚性，是螺旋风管的典型特征。

3. 接口形式

   常见有承插式、法兰式、卡箍式或无法兰连接等，用于管段之间的连接及与管件、设备的连接。

4. 加强筋
   对于大直径或高压系统，可在管体外部设置环形或螺旋加强筋，提高抗压和抗变形能力。

5. 密封材料
   在接口部位设置橡胶密封圈、密封胶带或密封胶，减少气体泄漏。

6. 支吊架
   用于支撑和固定螺旋风管，保证管道在自重、风压和温度变化下稳定。

7. 防腐与保温层
   根据输送介质和运行环境，可对管体进行防腐处理，或设置保温层和防结露层。

三、工作原理

     螺旋风管作为圆形截面管道，依靠风机产生的压力差输送气体。气流在圆形截面内流动时，断面流速分布相对均匀，管壁摩擦阻力较小。螺旋咬口缝位于管壁外侧或嵌入管壁，对内部气流扰动较小。管段之间通过接口密封连接，形成连续通道，将气体从源头输送到处理设备或排放口。合理的管径和风速设计可保持粉尘不沉降，同时控制阻力损失。

四、主要功能

1. 气体输送
   将空气、含尘气体、废气、烟气等介质沿管道系统输送至指定位置。

2. 污染物收集
   连接集气罩、吸风口等，对粉尘、废气、油烟等进行有组织收集，减少无组织排放。

3. 系统连接与分配
   作为圆形通风系统的主要管段，与弯头、三通、变径、风阀等配合，实现气流分配和调节。

4. 降低运行阻力
   圆形截面和光滑内壁有助于减少沿程阻力，降低风机能耗。

5. 适应长距离布置
   单段较长、接口少，适用于大跨度、长距离管道布置。

五、技术特点

• 圆形截面气流阻力较小，在相同风量下比矩形风管更节省材料和能耗。

• 螺旋咬口结构使管体强度较高，不易变形，适合中高压系统。

• 密封性好，接口较少，可减少泄漏量，有利于废气收集和排放控制。

• 制作精度较高，尺寸一致性好，便于标准化生产和快速安装。

• 输送含尘气体时，需保持合理风速，防止粉尘在管道内沉积。

• 材质和壁厚应根据介质腐蚀性、温度、磨损性及防火要求选择。

• 大直径螺旋风管可能需要加强筋或加厚壁板，防止负压失稳。

• 管道支吊架间距应符合规范，避免振动和下垂。

六、适用行业

螺旋风管广泛应用于需要圆形截面通风、除尘、废气收集和空调的行业，常见包括：

1. 工业除尘与废气治理
   木工除尘、焊接烟尘、打磨粉尘、喷漆废气、催化燃烧、活性炭吸附等系统。

2. 通风与空调
   建筑送排风、地下车库、商场、厂房、体育馆等圆形风管系统。

3. 化工与制药
   工艺排风、腐蚀性气体输送、粉体输送等。

4. 食品与饮料
   洁净车间送风、排风、除尘管道。

5. 冶金与矿山
   烟气除尘、通风降温、有害气体排除。

6. 市政与隧道
   地铁、隧道、地下综合管廊、泵站等通风系统。

7. 粮食、烟草、纺织
   粉尘收集、通风排湿、工艺送风。

8. 其他需要圆形风管的行业
   如汽车涂装、船舶修造、实验室通风等。

七、主要相关标准

螺旋风管的设计、制作、安装和验收通常涉及以下标准，具体执行时应以现行有效版本为准：

• GB 50243—2016《通风与空调工程施工质量验收规范》

• GB 50738—2011《通风与空调工程施工规范》

• JGJ 141—2017《通风管道技术规程》

• GB 50016—2014《建筑设计防火规范》（涉及防火排烟时）

• GB 51251—2017《建筑防烟排烟系统技术标准》

• GB 15577—2018《粉尘防爆安全规程》（输送可燃粉尘时）

• GB 50058—2014《爆炸危险环境电力装置设计规范》（涉及爆炸性环境时）

• 其他相关材料标准、制作及验收规范

实际项目中，还应关注设计图纸、行业技术规范及地方管理部门的具体要求。

八、环保与安全提示

螺旋风管的选型、安装和运行质量直接影响通风系统效率、密封性和运行安全。

设计和使用中应注意以下几点：

• 合理确定管内风速，防止含尘气体沉积，同时避免风速过高导致阻力和噪声过大。

• 接口部位应采取密封措施，防止废气或粉尘泄漏，避免无组织排放。

• 输送可燃粉尘或易燃易爆气体时，管道应采取防静电接地、防爆、泄爆等措施。

• 对腐蚀性气体，应选用不锈钢或其他耐腐蚀材质，定期检查壁厚。

• 管道支吊架应设置合理，防止管道变形、脱落或振动。

• 定期检查螺旋咬口和接口密封情况，发现破损及时修补。

• 实际系统风量、风压和泄漏量应以现场测试数据为准。

九、选型建议

     螺旋风管的选型应综合考虑风量风速、介质特性、温度、湿度、腐蚀性、磨损性、空间条件、系统压力和安装方式等因素。建议从以下几个方面进行比选：

• 根据风量和允许风速计算管道直径，优先采用标准直径。

• 根据介质性质选择材质和壁厚，如镀锌钢板、不锈钢等。

• 根据系统压力确定是否需要加强筋或加厚壁板。

• 在空间条件允许时，优先采用圆形螺旋风管以减少阻力。

• 对多支路系统，进行阻力平衡计算，合理设置风阀。

• 设计及选型时应参照上述相关标准，并满足通风系统整体设计和安全要求。

• 建议委托具备相应设计或安装能力的单位进行方案设计和施工，并在安装后进行系统调试和验收。
