白钢管道-方管道

一、概念

      白钢方管道，通常指采用不锈钢材料制成的矩形或方形截面管道，在通风、空调、除尘、废气收集及工艺气体输送等工程中用于输送空气、含尘气体、腐蚀性气体或部分粉体物料。白钢是不锈钢的俗称，常见牌号包括304、316L等。矩形截面管道在空间利用、与建筑结构配合及分支连接方面具有一定优势，但气流阻力相对圆形管道较大。

     在环保工程中，白钢方管道常用于对耐腐蚀性、洁净度有要求，且空间受限或需要与矩形设备接口连接的场合。其材质、壁厚、加强方式及连接形式需根据介质特性、系统压力和安装环境确定。

二、主要结构组成

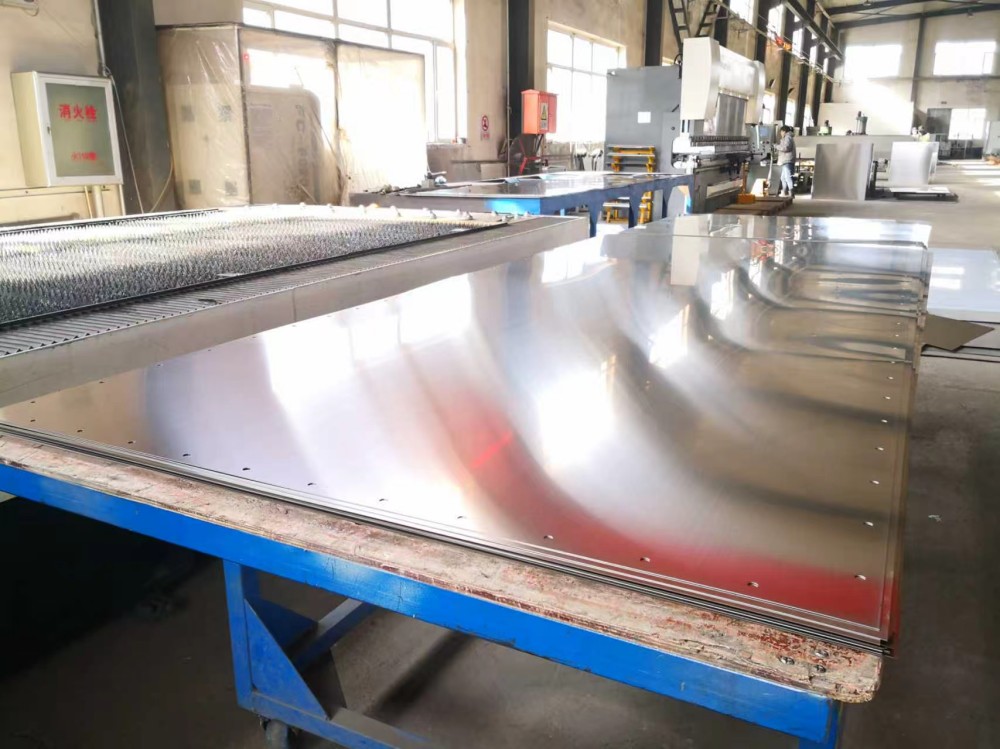

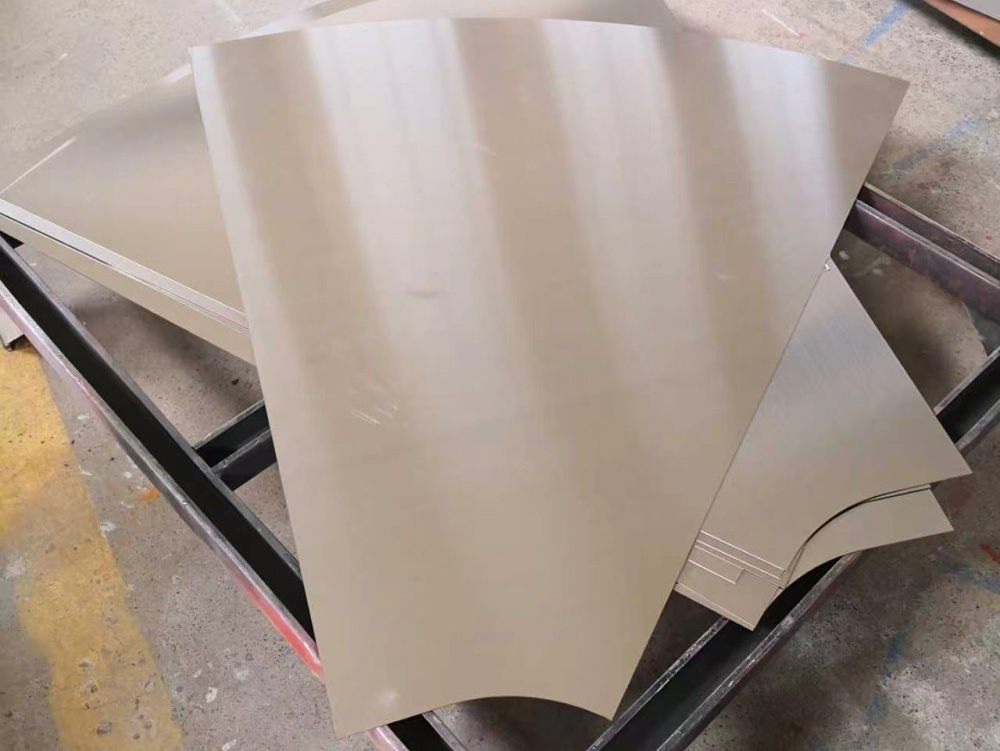

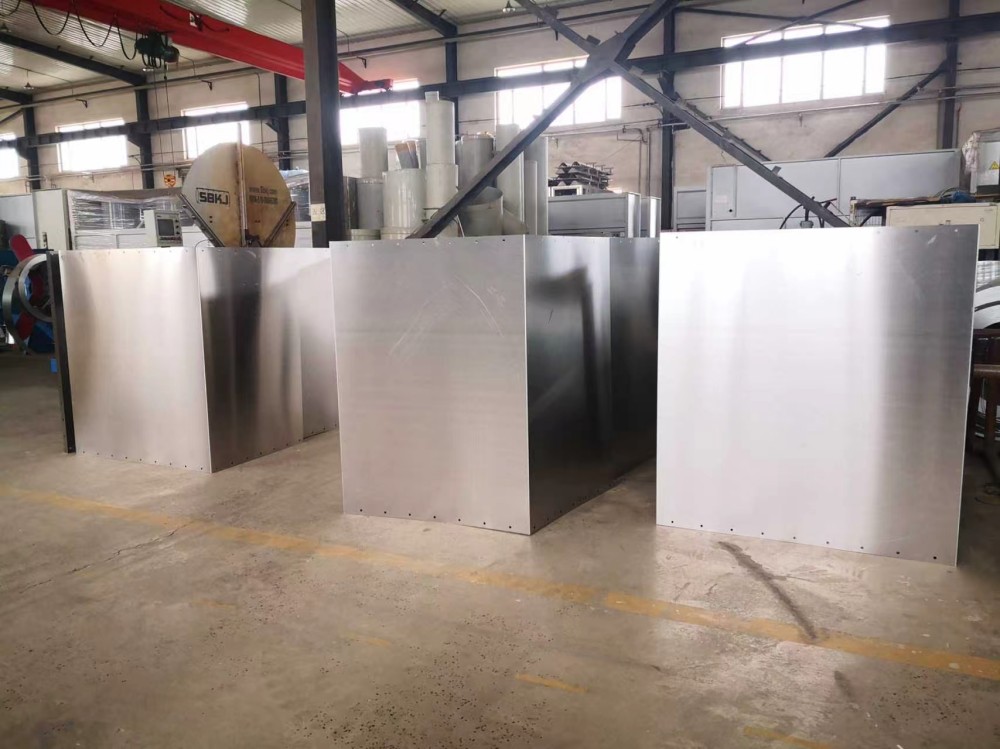

1. 管体
   由不锈钢板材经剪切、折弯、焊接或咬口成型，截面为矩形或方形。管体内壁相对光滑，有利于减少积尘和阻力。

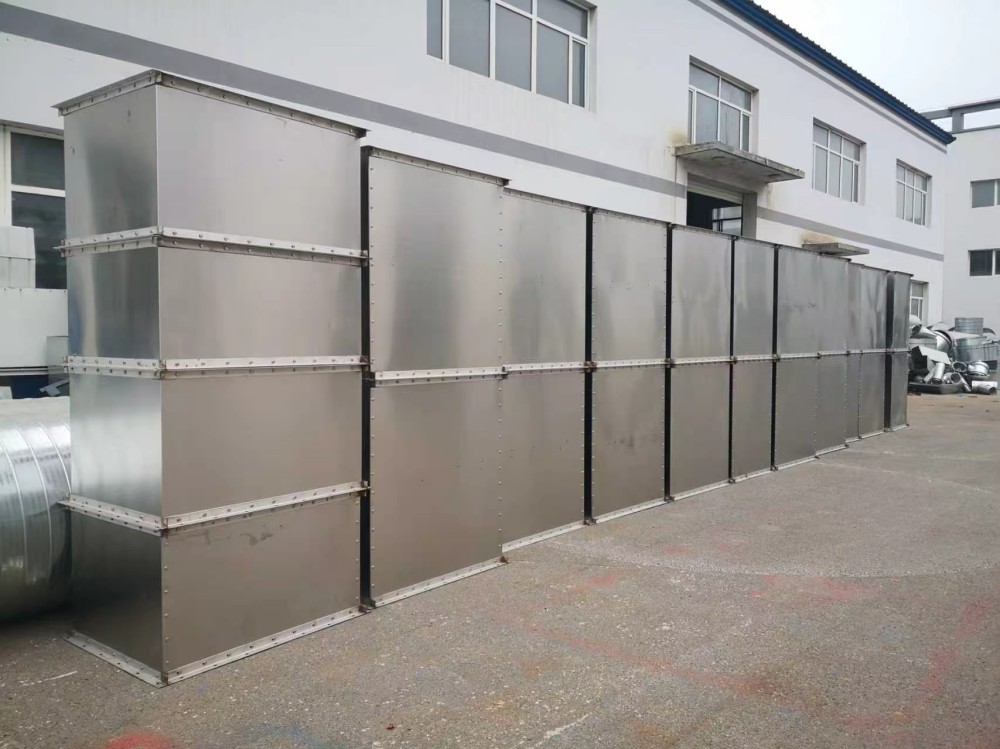

2. 加强筋
   矩形管道壁板在正压或负压作用下易产生变形，通常设置角钢、槽钢或压筋等加强措施，提高管体刚性。

3. 连接方式
   常见有法兰连接、焊接连接、共板法兰连接、卡箍连接等，根据系统压力、温度及检修要求选择。

4. 法兰与密封件
   法兰通常采用不锈钢角钢或钢板制作，密封垫材质根据介质选择，如聚四氟乙烯、氟橡胶、石棉等。

5. 导流叶片
   在矩形弯头或分支处可设置导流叶片，改善气流分布，减少局部阻力。

6. 支吊架
   用于支撑和固定管道，材质一般与管道匹配或采用碳钢防腐处理，避免电偶腐蚀。

7. 防腐与保温层
   不锈钢管道本身具有一定耐腐蚀性，但根据需要可外设保温层或防护层，减少热量损失、结露或外部腐蚀。

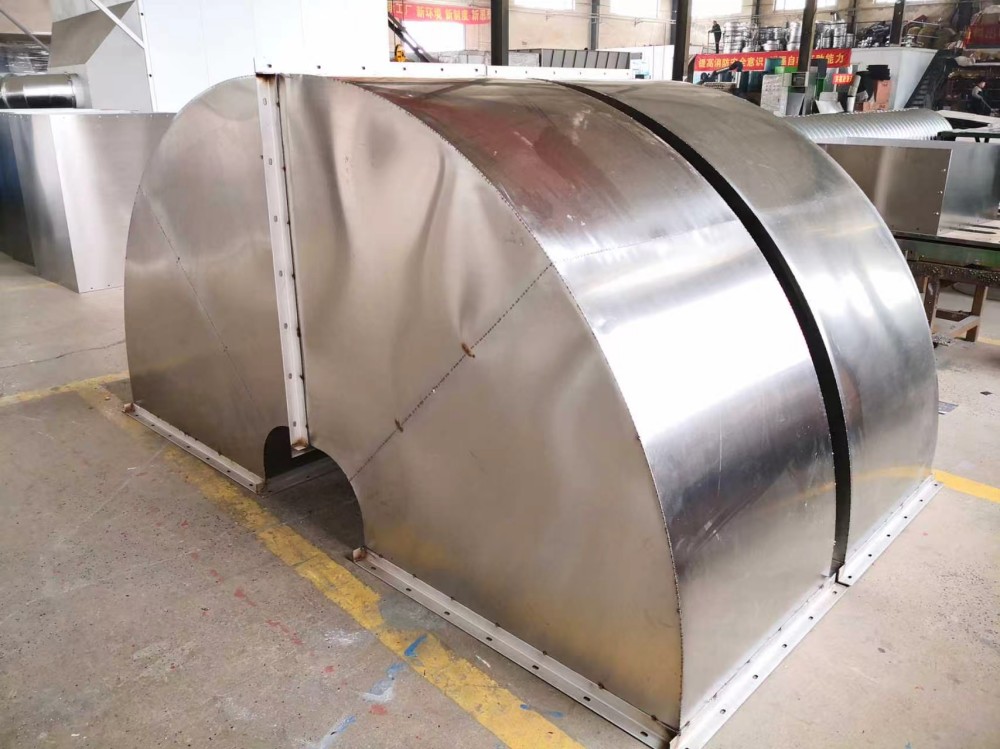

8. 管件配套
   包括矩形弯头、三通、变径、风阀等，通常采用与管道相同或相近的不锈钢材质，保证系统一致性。

三、工作原理

     白钢方管道依靠风机提供的压力差，使气体在矩形截面内流动。矩形管道截面形状便于与建筑梁柱、吊顶空间及设备矩形接口配合，节省安装高度。气流在矩形截面内分布不如圆形均匀，尤其在弯头、三通处易产生涡流，需通过导流叶片或合理设计减少局部阻力。不锈钢材质可耐受一定浓度的酸、碱、盐雾或有机溶剂腐蚀，保持管道结构完整和气密性。连接部位通过密封垫和紧固件实现密封，防止介质泄漏。

四、主要功能

1. 气体输送
   将空气、废气、烟气或腐蚀性气体从源头输送至处理设备或排放点。

2. 耐腐蚀输送
   适用于输送含有酸雾、碱雾、盐雾、有机溶剂等具有一定腐蚀性的介质，延长管道使用寿命。

3. 污染物收集
   连接集气罩、吸风口等，对废气、粉尘等进行有组织收集，减少无组织排放。

4. 空间适配
   矩形截面便于在有限空间内布置，适合与建筑结构、设备接口配合，减少占用的层高和空间。

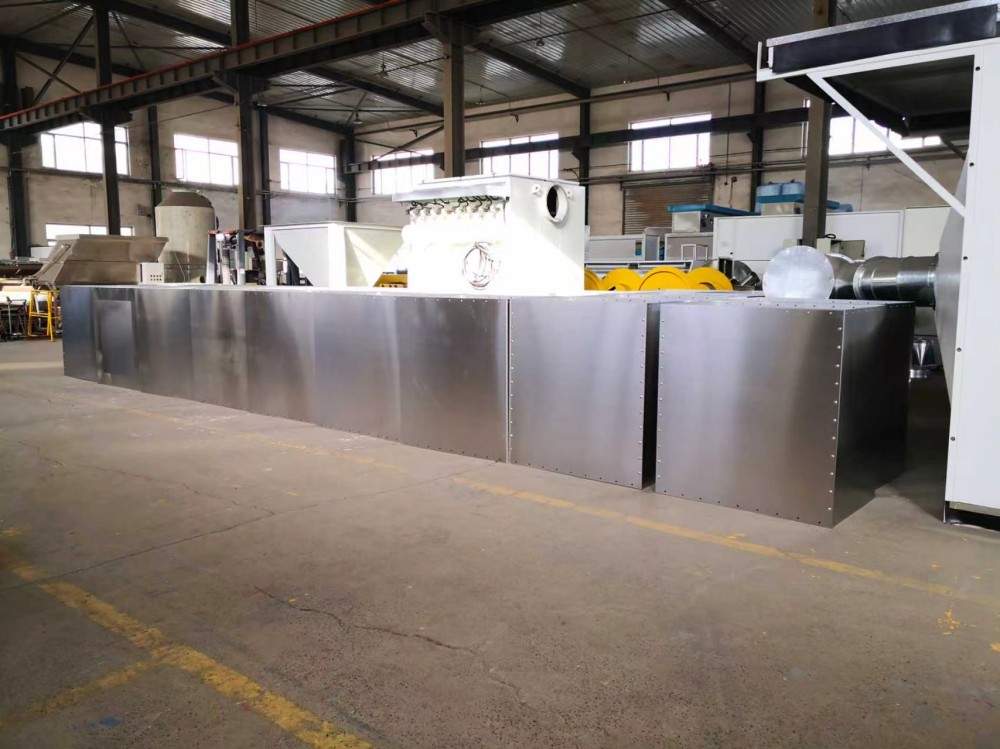

5. 系统连接
   与处理设备、风机、阀门等连接，构成完整的工艺管道系统。

五、技术特点

• 矩形管道占用空间高度较小，适合吊顶内、夹层或空间受限场所的布置。

• 不锈钢材质耐腐蚀性较好，适用于一般碳钢管道难以满足的腐蚀性环境。

• 矩形截面气流阻力相对圆形管道较大，同等风量下可能需要更大的截面积或更高的风机压头。

• 管体壁板需加强，防止正负压变形，大尺寸管道尤为明显。

• 矩形弯头、三通等管件宜设置导流叶片，减少涡流和局部阻力。

• 焊接或法兰连接密封性较好，可满足较高气密性要求。

• 造价相对碳钢管道较高，选型时需综合考虑介质腐蚀性和使用寿命。

• 输送含尘气体时，矩形管道底部易积尘，需保持合理风速或设置清扫口。

六、适用行业

白钢方管道适用于对耐腐蚀性、洁净度或空间利用有要求的行业，常见包括：

1. 化工与制药
   酸碱性气体、有机废气、工艺排风及物料输送。

2. 食品与饮料
   洁净车间送排风、工艺气体输送、粉体输送。

3. 电子与半导体
   洁净室排风、酸碱废气、有机废气收集。

4. 电镀与表面处理
   酸雾、铬酸雾、碱雾等腐蚀性废气管道。

5. 涂装与喷漆
   含溶剂废气的收集与输送，尤其适用于腐蚀性成分较高场合。

6. 实验室与研发机构
   通风柜排风、试剂贮存区废气管道。

7. 污水处理与垃圾处理
   腐蚀性臭气、沼气、加药管道等。

8. 建筑与民用
   厨房排油烟、通风竖井、地下室通风等对空间利用要求较高的场合。

9. 其他对管道材质和空间布置有要求的行业。

七、主要相关标准

白钢方管道的设计、制作、安装和验收通常涉及以下标准，具体执行时应以现行有效版本为准：

• GB 50243—2016《通风与空调工程施工质量验收规范》

• GB 50738—2011《通风与空调工程施工规范》

• JGJ 141—2017《通风管道技术规程》

• GB/T 12771—2019《流体输送用不锈钢焊接钢管》（如采用圆管改方或相关材料标准参考）

• GB 50016—2014《建筑设计防火规范》（涉及防火排烟时）

• GB 51251—2017《建筑防烟排烟系统技术标准》

• GB 15577—2018《粉尘防爆安全规程》（输送可燃粉尘时）

• GB 50058—2014《爆炸危险环境电力装置设计规范》（涉及爆炸性环境时）

• 其他相关材料标准、焊接标准及施工验收规范

实际项目中，还应关注设计图纸、行业技术规范及地方管理部门的具体要求。

八、环保与安全提示

白钢方管道的选型、安装和运行质量直接影响系统密封性、耐腐蚀性和运行安全。

设计和使用中应注意以下几点：

• 根据介质成分选择合适的不锈钢牌号，避免因氯离子、酸性介质等引起点蚀或应力腐蚀。

• 矩形管道壁板应设置足够的加强筋，防止在负压或正压下变形。

• 管道连接处应密封良好，防止废气或液体泄漏，避免无组织排放。

• 输送易燃易爆气体时，管道应采取防静电接地、防爆、泄爆等措施。

• 输送含尘气体时，合理控制风速，避免底部积尘，定期清理。

• 支吊架应避免与碳钢直接接触，防止电偶腐蚀，必要时使用绝缘垫片。

• 定期检查焊缝、法兰和密封件，发现腐蚀或泄漏及时处理。

• 实际系统密封性、阻力和泄漏量应以现场测试数据为准。

九、选型建议

白钢方管道的选型应综合考虑介质成分、温度、压力、流速、腐蚀性、洁净度要求、安装空间及系统整体要求等因素。建议从以下几个方面进行比选：

• 根据介质化学性质选择不锈钢牌号，如304适用于一般环境，316L适用于含氯或酸性较强环境。

• 根据系统压力和温度确定管道壁厚及加强方式，保证结构稳定。

• 根据风量或流量计算矩形截面积，合理选择长宽比，一般宜接近正方形或符合标准尺寸。

• 对弯头、三通等局部构件设置导流叶片，减少阻力损失。

• 对洁净或食品级场合，选择内壁抛光处理的不锈钢板。

• 设计及选型时应参照上述相关标准，并满足工艺、安全和环保要求。

• 建议委托具备相应设计或制造能力的单位进行方案设计和施工，并在安装后进行系统调试和验收。
