白钢管道-圆管道

一、概念

      白钢圆管道，通常指采用不锈钢材料制成的圆形截面管道，在通风、除尘、废气收集、物料输送及给排水等工程中用于输送气体、含尘气体、腐蚀性气体或部分液体介质。白钢是不锈钢的俗称，常见牌号包括304、316L等。圆形截面管道具有气流阻力小、密封性好、强度较高、内壁光滑等特点。

     在环保工程中，白钢圆管道常用于输送含有腐蚀性成分的废气、高温烟气、洁净气体或食品医药等对材质有较高要求的场合。其材质选择、壁厚和连接方式需根据介质特性、温度、压力及安装环境等因素确定。

二、主要结构组成

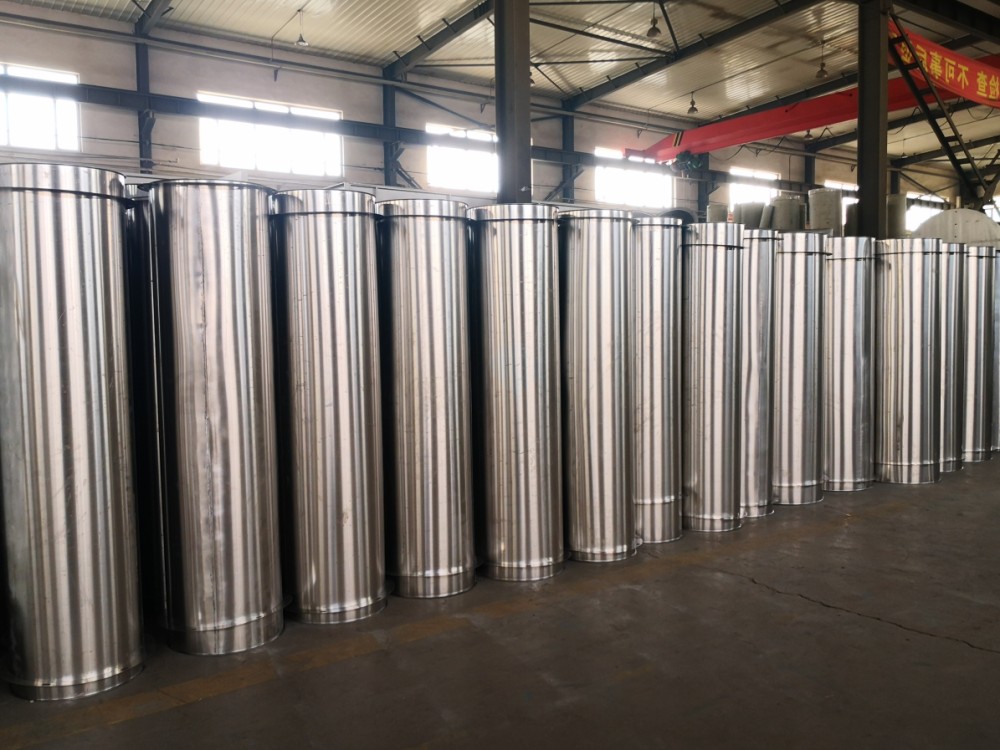

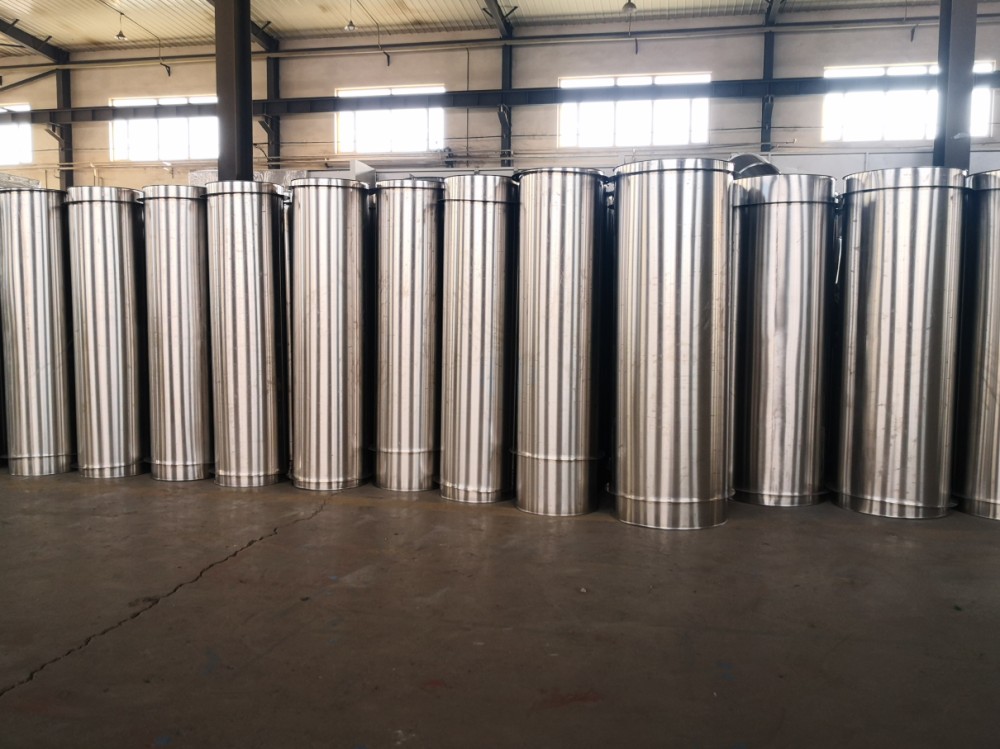

1. 管体

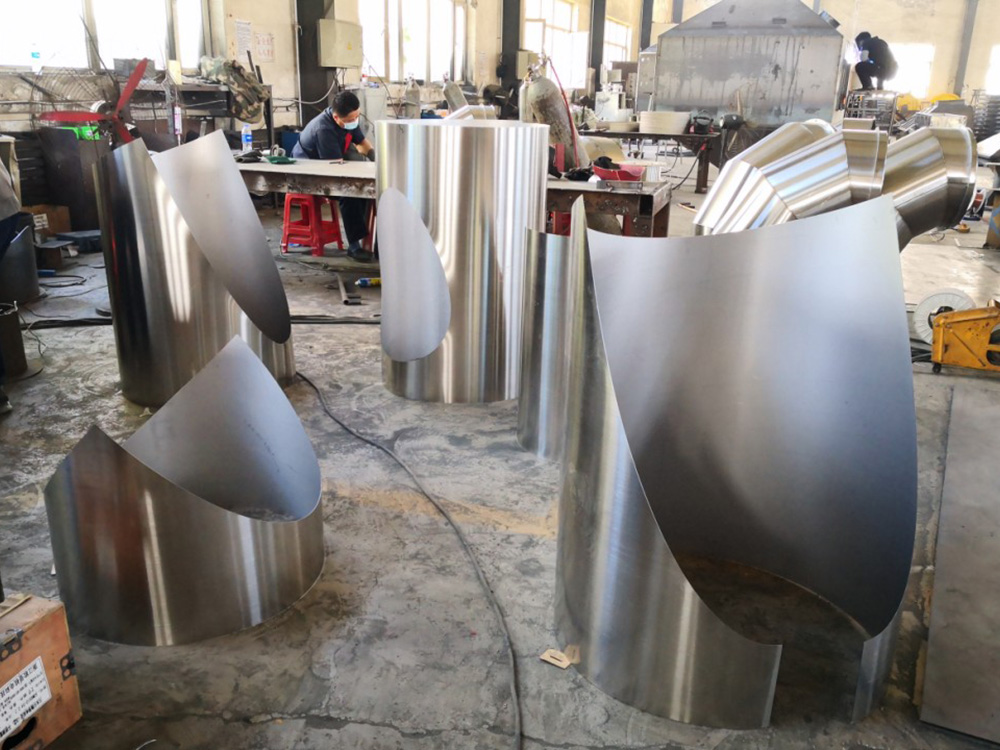

   由不锈钢板卷制、焊接或无缝成型，截面为圆形。常见制作方式有直缝焊管、螺旋焊管和无缝管。管体内壁光滑，有利于减少阻力和积尘。

2. 焊缝
   直缝或螺旋焊缝经过处理，保证管道强度和密封性。对于要求高的场合，可采用无缝不锈钢管。

3. 连接方式
   常见有法兰连接、焊接连接、卡箍连接、快装接头或承插连接等，根据系统压力、温度和检修要求选择。

4. 法兰与密封件
   法兰可由不锈钢或碳钢衬不锈钢制成，密封垫材质根据介质选择，如聚四氟乙烯、氟橡胶、石棉等。

5. 支吊架
   用于支撑和固定管道，材质一般与管道匹配或采用碳钢防腐处理，避免电偶腐蚀。

6. 防腐与保温层
   白钢管本身具有较好的耐腐蚀性，但根据需要可外设保温层或防护层，减少热量损失或结露。

7. 管件配套

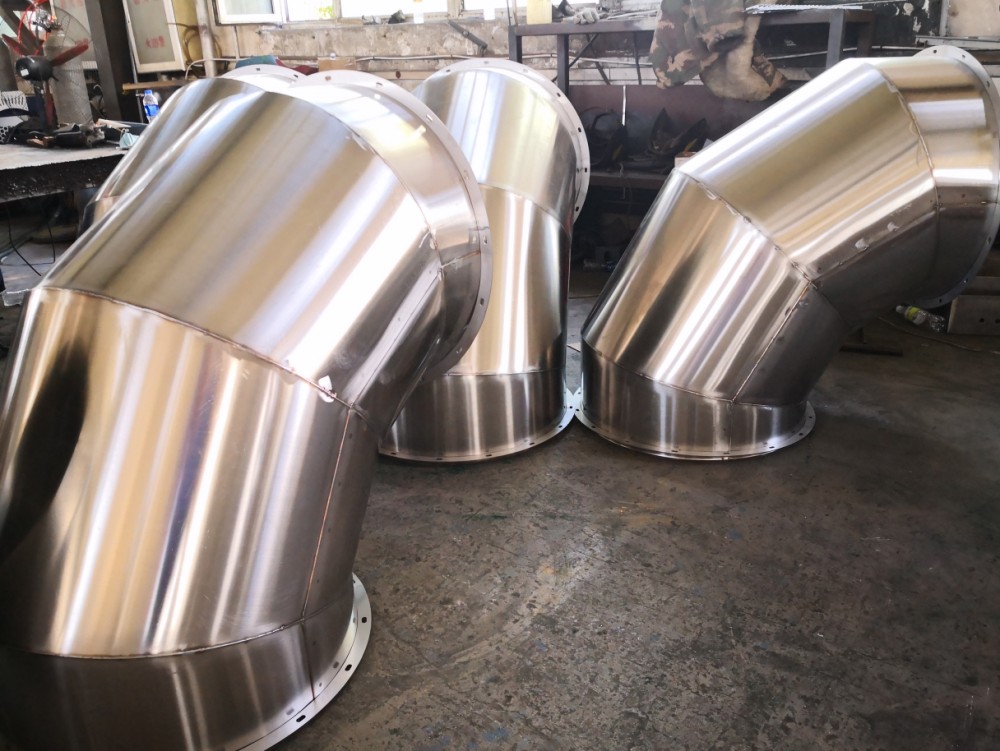

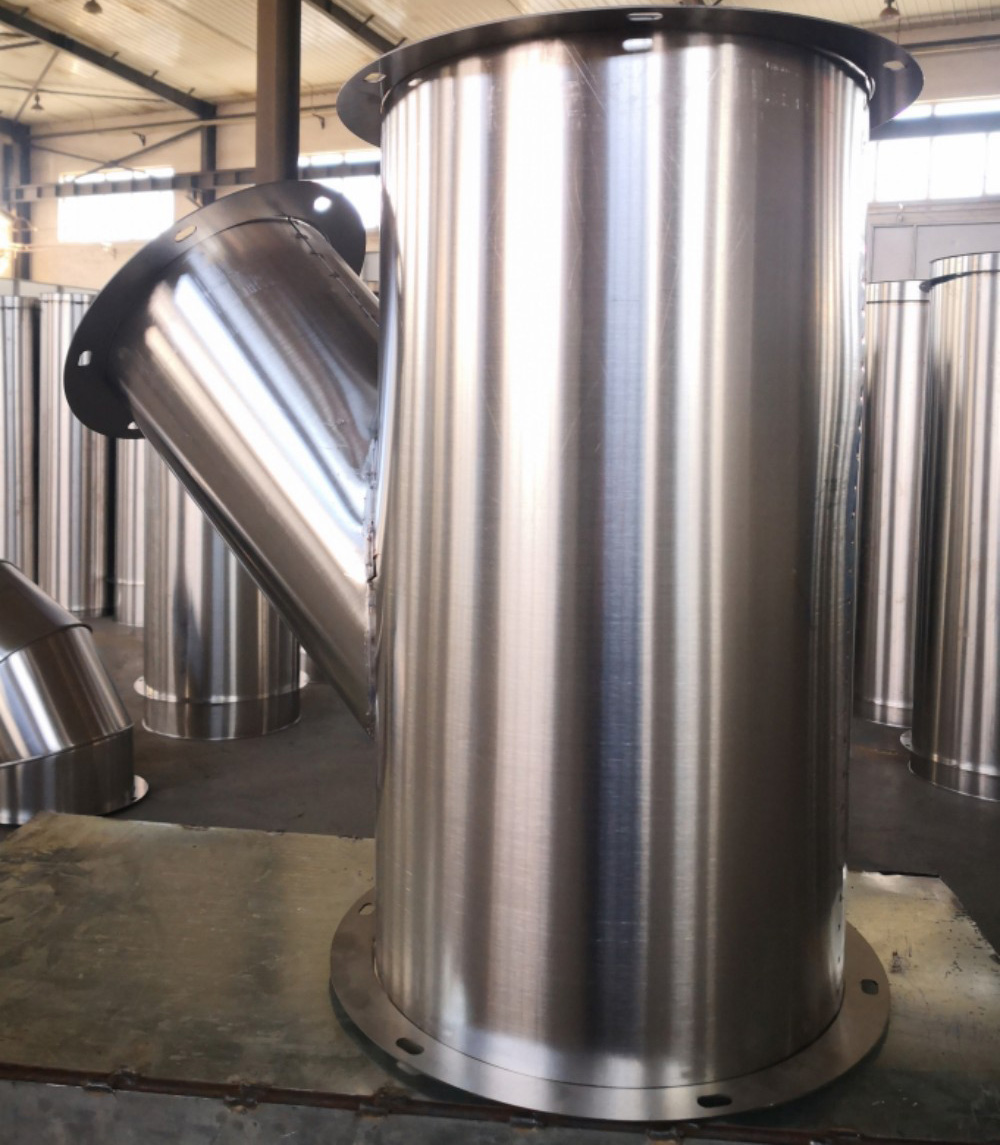

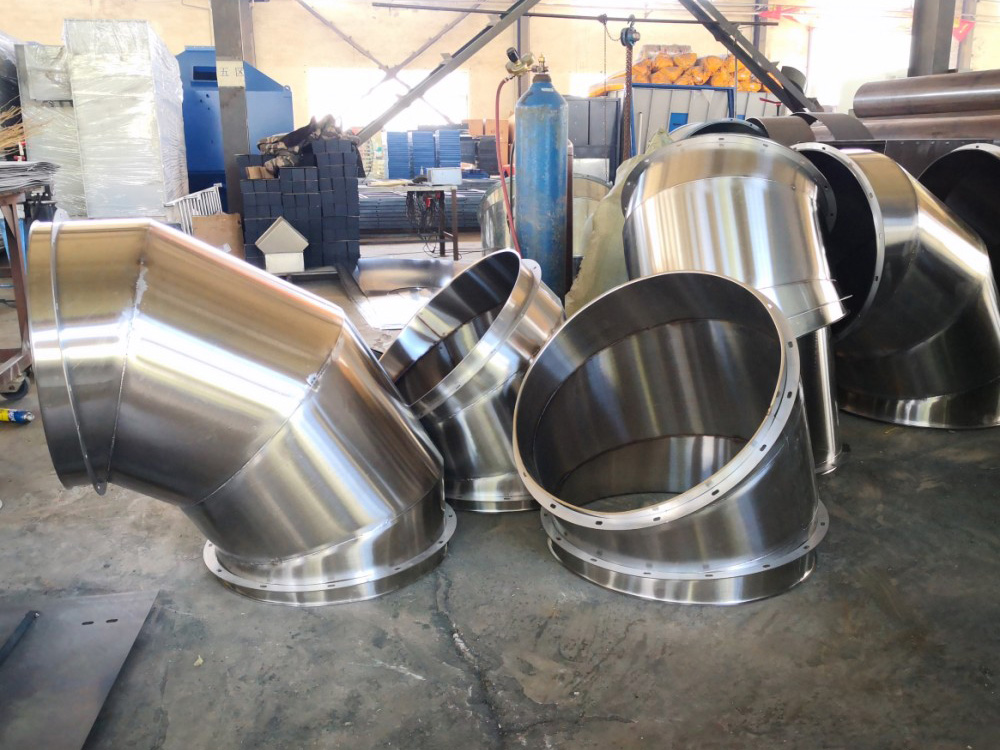

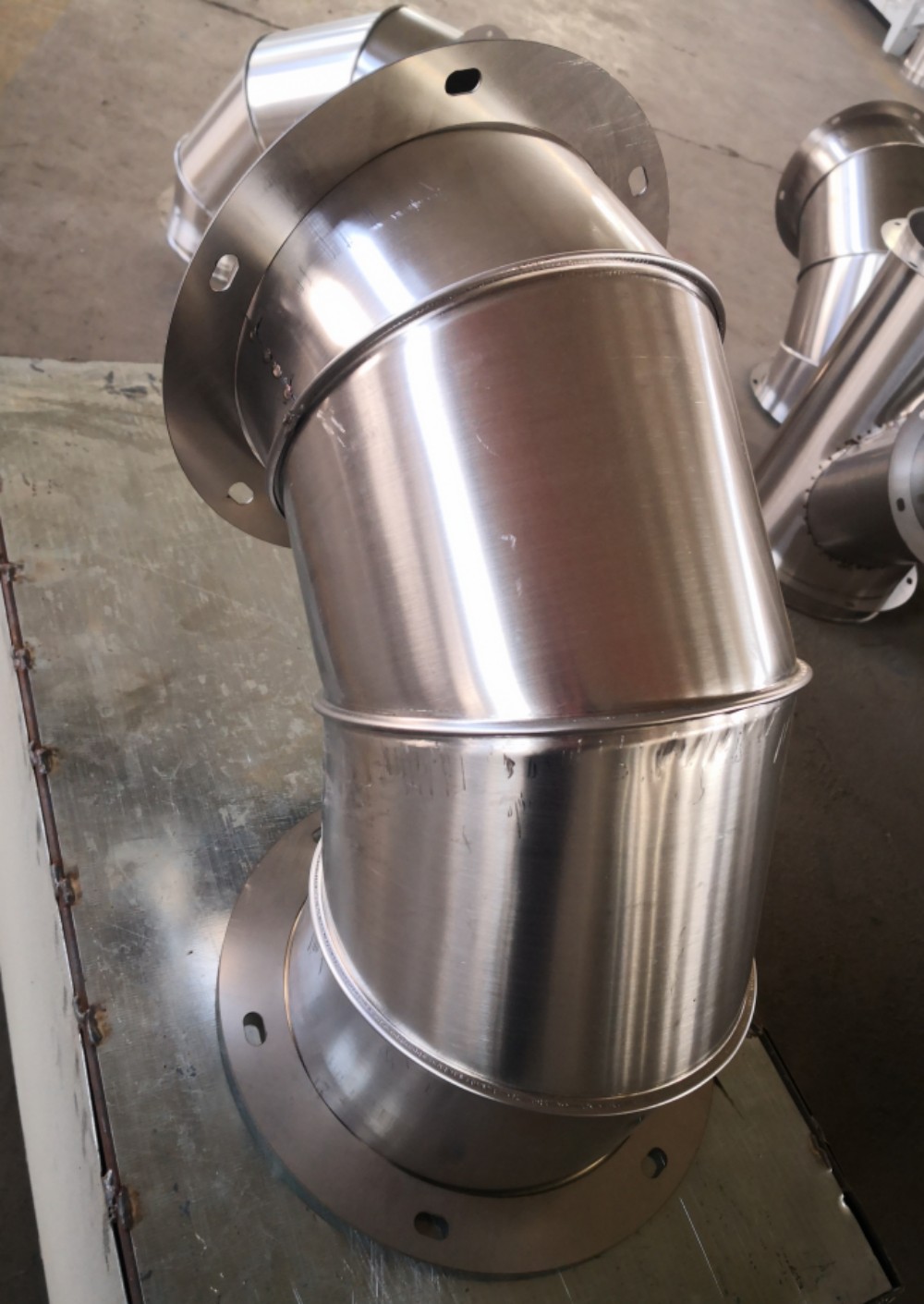

   包括弯头、三通、变径、风阀等，通常采用与管道相同或相近的不锈钢材质，保证系统一致性。

三、工作原理

     白钢圆管道依靠风机或泵提供的压力差，使气体或液体在圆形截面内沿管道流动。圆形截面使流体分布相对均匀，沿程阻力较小。不锈钢材质可耐受一定浓度的酸、碱、盐雾或有机溶剂腐蚀，保持管道结构完整和气密性。连接部位通过密封垫和紧固件实现密封，防止介质泄漏。在输送含尘或腐蚀性气体时，合理的内壁粗糙度和风速设计可减少沉积和磨损。

四、主要功能

1. 气体或液体输送
   将空气、废气、烟气、腐蚀性气体或液体从源头输送至处理设备或排放点。

2. 耐腐蚀输送
   适用于输送含有酸雾、碱雾、盐雾、有机溶剂等具有一定腐蚀性的介质，延长管道使用寿命。

3. 污染物收集
   连接集气罩、吸风口等，对废气、粉尘等进行有组织收集，减少无组织排放。

4. 洁净输送
   在食品、制药、电子等行业中，用于输送洁净气体或物料，减少污染风险。

5. 系统连接
   与处理设备、风机、阀门等连接，构成完整的工艺管道系统。

五、技术特点

• 不锈钢材质耐腐蚀性较好，适用于一般碳钢管道难以满足的腐蚀性环境。

• 圆形截面气流阻力小，可降低风机能耗，适合中低压通风和高压工艺管道。

• 内壁光滑，不易积尘、结垢，便于清洁，适合洁净要求较高的场合。

• 焊接或法兰连接密封性好，可满足较高气密性要求。

• 不锈钢管道强度较高，耐温性较好，部分牌号可耐较高温度。

• 造价相对碳钢管道较高，选型时需综合考虑介质腐蚀性和使用寿命。

• 输送含氯离子等强腐蚀性介质时，应选择适宜的不锈钢牌号，如316L或双相不锈钢。

• 管道支吊架和连接件应注意避免与碳钢直接接触，防止电偶腐蚀。

六、适用行业

白钢圆管道适用于对耐腐蚀性、洁净度或耐温性有要求的行业，常见包括：

1. 化工与制药
   酸碱性气体、有机废气、工艺排风及物料输送。

2. 食品与饮料
   洁净车间送排风、工艺气体输送、粉体输送。

3. 电子与半导体
   洁净室排风、酸碱废气、有机废气收集。

4. 电镀与表面处理
   酸雾、铬酸雾、碱雾等腐蚀性废气管道。

5. 涂装与喷漆
   含溶剂废气的收集与输送，尤其适用于腐蚀性成分较高场合。

6. 实验室与研发机构
   通风柜排风、试剂贮存区废气管道。

7. 污水处理与垃圾处理
   腐蚀性臭气、沼气、加药管道等。

8. 冶金与矿山
   高温烟气、含硫气体、通风除尘管道。

9. 其他对管道材质有较高要求的行业。

七、主要相关标准

白钢圆管道的设计、制作、安装和验收通常涉及以下标准，具体执行时应以现行有效版本为准：

• GB/T 12771—2019《流体输送用不锈钢焊接钢管》

• GB/T 14976—2012《流体输送用不锈钢无缝钢管》

• GB 50243—2016《通风与空调工程施工质量验收规范》

• GB 50738—2011《通风与空调工程施工规范》

• JGJ 141—2017《通风管道技术规程》

• GB 50016—2014《建筑设计防火规范》（涉及防火排烟时）

• GB 15577—2018《粉尘防爆安全规程》（输送可燃粉尘时）

• GB 50058—2014《爆炸危险环境电力装置设计规范》（涉及爆炸性环境时）

• GB/T 8163—2018《输送流体用无缝钢管》

• 其他相关材料标准、焊接标准及施工验收规范

实际项目中，还应关注设计图纸、行业技术规范及地方管理部门的具体要求。

八、环保与安全提示

白钢圆管道的选型、安装和运行质量直接影响系统密封性、耐腐蚀性和运行安全。

设计和使用中应注意以下几点：

• 根据介质成分选择合适的不锈钢牌号，避免因氯离子、酸性介质等引起点蚀或应力腐蚀。

• 管道连接处应密封良好，防止废气或液体泄漏，避免无组织排放。

• 输送易燃易爆气体时，管道应采取防静电接地、防爆、泄爆等措施。

• 高温管道应设置保温层和膨胀补偿，防止热应力损坏。

• 支吊架应避免与碳钢直接接触，防止电偶腐蚀，必要时使用绝缘垫片。

• 定期检查焊缝、法兰和密封件，发现腐蚀或泄漏及时处理。

• 实际系统密封性、阻力和泄漏量应以现场测试数据为准。

九、选型建议

     白钢圆管道的选型应综合考虑介质成分、温度、压力、流速、腐蚀性、洁净度要求、安装空间及系统整体要求等因素。建议从以下几个方面进行比选：

• 根据介质化学性质选择不锈钢牌号，如304适用于一般环境，316L适用于含氯或酸性较强环境。

• 根据系统压力和温度确定管道壁厚和制作方式（焊接管或无缝管）。

• 根据风量或流量计算管径，保证合理流速，避免沉积或过大的阻力损失。

• 选择与管道材质匹配的管件、法兰和密封件，保证系统一致性。

• 对洁净或食品级场合，选择内壁抛光处理的不锈钢管。

• 设计及选型时应参照上述相关标准，并满足工艺、安全和环保要求。

• 建议委托具备相应设计或制造能力的单位进行方案设计和施工，并在安装后进行系统调试和验收。
