烤漆房

一、概念

烤漆房是一种将喷漆作业与涂层加热固化功能集成于一体的封闭式涂装设备。它通过房体围护结构形成相对封闭的作业空间，利用送排风系统、空气过滤系统、加热系统和漆雾处理系统等，为工件表面喷涂和涂层干燥提供相对洁净、温度可控的环境。同时，对喷漆过程中产生的漆雾和有机废气进行有组织收集与预处理，减少无组织排放，改善作业条件。

烤漆房通常为固定式结构，部分产品也可设计为移动式或分体式，常见于汽车维修、机械制造、家具生产等行业。

二、主要结构组成

1. 房体围护结构
   一般由保温夹芯板、金属壁板或复合材料组成，具有一定隔热、密封和阻燃性能，减少热量损失和气体逸散。

2. 送风系统
   包括送风机、进风管道、初效过滤棉、中效过滤袋或顶棚过滤棉等，用于向房内提供经过滤的洁净空气。

3. 排风系统
   包括排风机、排风管道、风阀等，用于将喷漆产生的漆雾和废气从房内排出，形成合理气流组织。

4. 加热系统

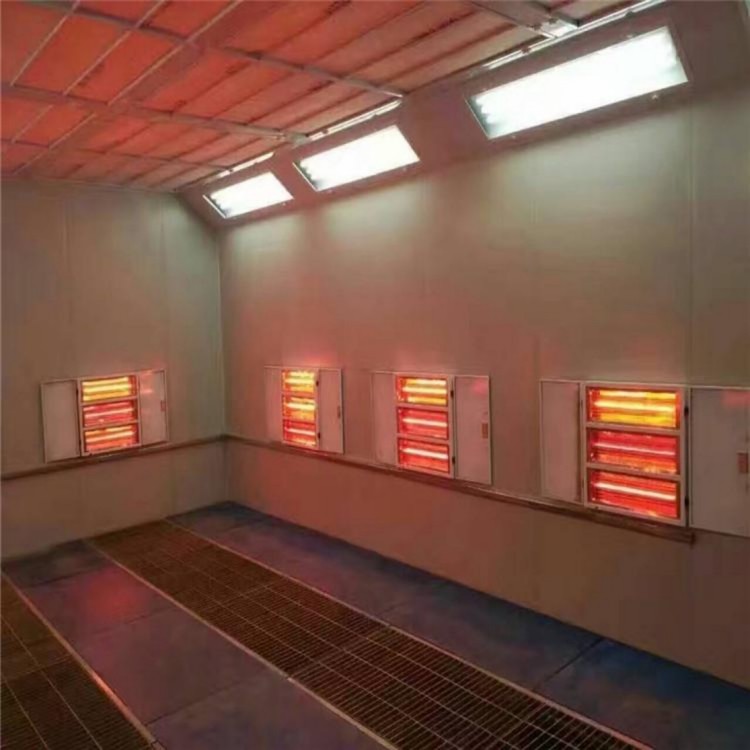

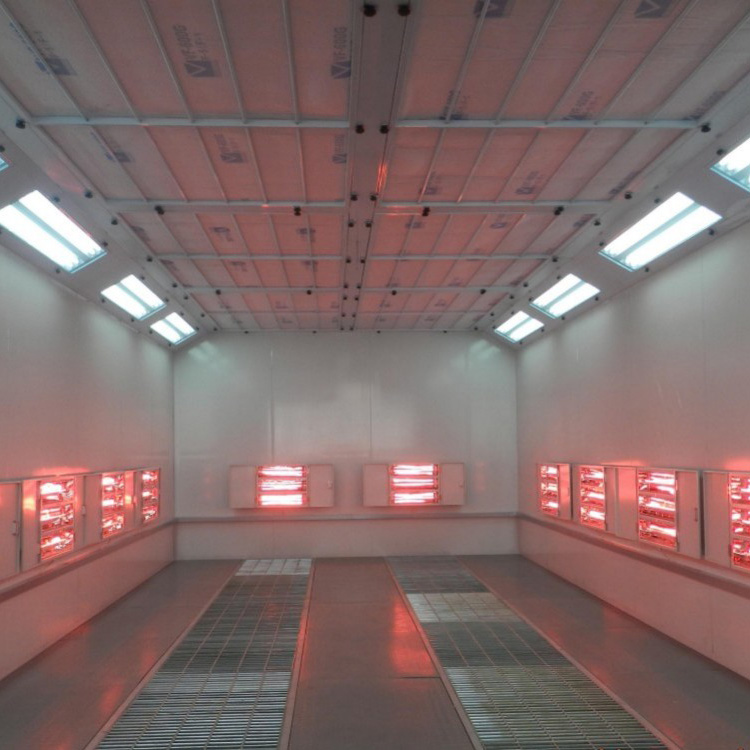

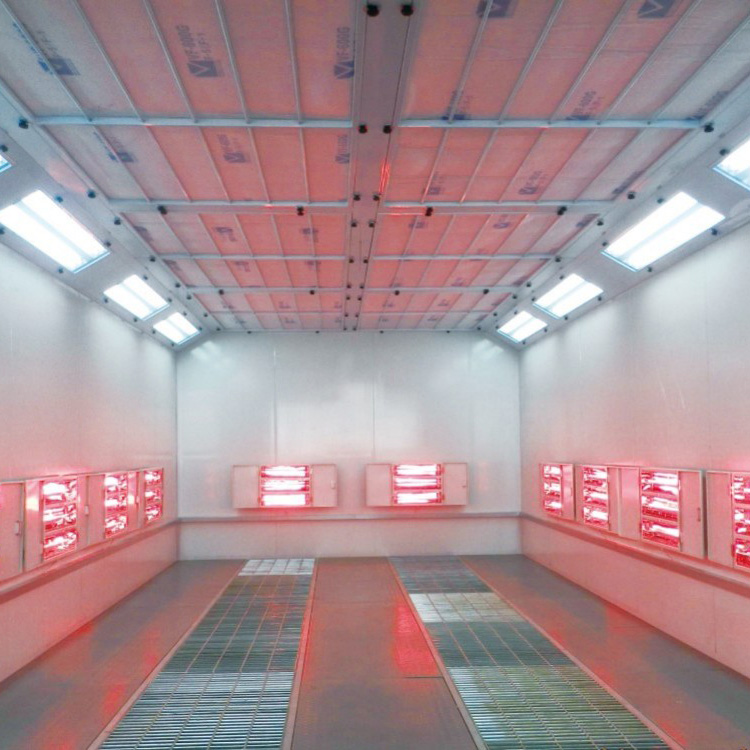

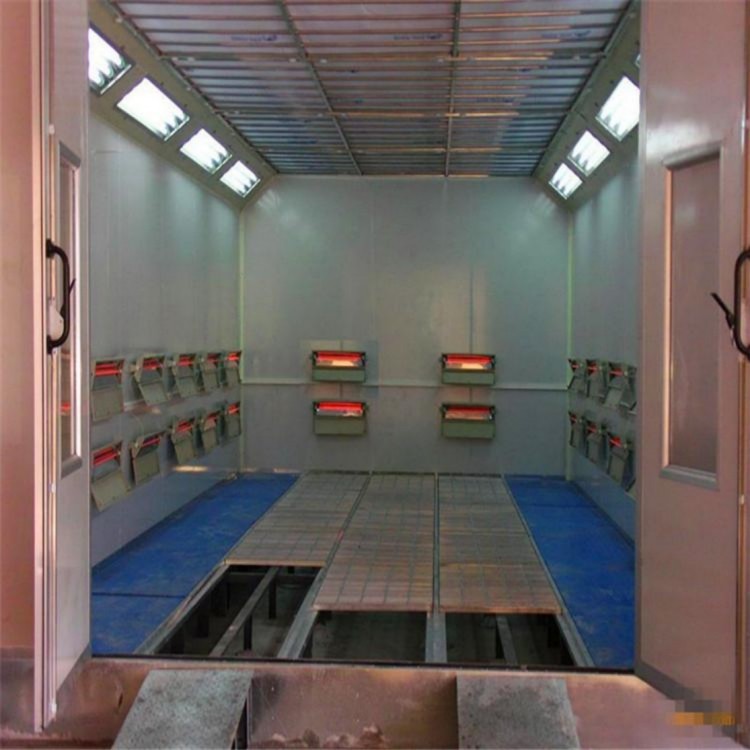

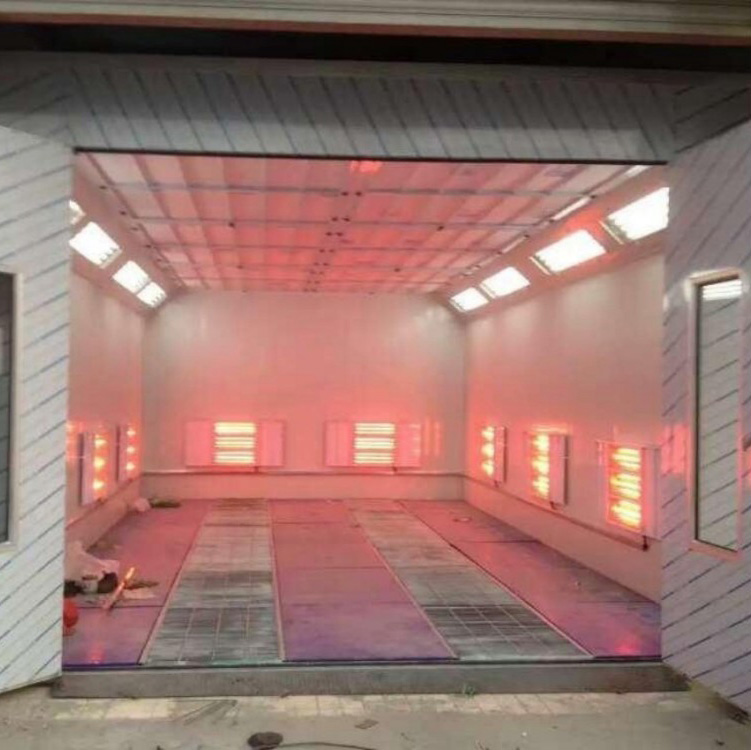

   常见加热方式有燃油、燃气、电加热或红外加热等，通过换热器或直接加热方式将循环空气加热至涂层固化所需温度。

5. 漆雾处理单元
   如干式漆雾过滤棉、玻璃纤维毡、折流板或湿式水幕、水旋装置等，用于拦截喷漆过程中产生的漆雾颗粒。

6. 废气后处理接口
   可连接活性炭吸附、催化燃烧、光催化氧化或沸石转轮浓缩等末端净化设备，进一步处理有机废气。

7. 控制系统
   包括温度控制、送排风联锁、照明控制、故障报警等，部分设备配有可编程控制器，实现自动化运行。

8. 安全保护装置
   如防爆照明灯、防爆风机、可燃气体报警器、超温保护、急停按钮、接地保护等，以满足喷涂和加热作业的安全要求。

三、工作原理

工件进入烤漆房并关闭门体后，启动送排风系统。外部空气经初效过滤和顶棚过滤后进入房内，自上而下或定向流动，将喷漆产生的漆雾和有机废气带入底部或侧部排风道。漆雾颗粒经干式或湿式过滤单元拦截，有机废气则排入后续净化装置处理。

喷漆阶段结束后，进入烘烤阶段。加热系统将循环空气加热至设定温度，通过温度传感器和控制系统维持房内温度，使涂层固化。部分烤漆房在烘烤时采用内循环方式，减少热量散失。烘烤结束后，排风系统继续运行一段时间，以排出残余废气并降温。

四、主要功能

1. 提供相对洁净的涂装环境
   通过多级空气过滤，减少环境粉尘对涂层质量的影响。

2. 漆雾和有机废气收集
   对喷漆过程产生的漆雾和废气进行有组织收集，减少无组织逸散，有助于满足环保管理要求。

3. 加热烘干功能
   提供可控温度环境，加速涂层固化，缩短生产周期。

4. 改善作业环境
   降低作业区漆雾和有机溶剂浓度，减少操作人员接触有害物质。

5. 安全防护
   通过通风、防爆电气、可燃气体监测和超温保护等措施，有助于降低火灾、爆炸等安全风险。

五、技术特点

• 房体保温性能和密封性对烘烤能耗和废气收集效率有直接影响。

• 空气过滤系统一般分多级设置，过滤棉需定期更换，否则会影响送风洁净度和通风量。

• 加热方式的选择需根据能源条件、温度要求和运行成本综合确定。

• 气流组织常见形式为上送下吸、侧送侧吸或顶部送风底部排风，合理的流场有助于提高漆雾收集效率。

• 漆雾处理单元分为干式和湿式，干式维护相对简单，湿式拦截效率较高但需处理循环水。

• 烤漆房一般作为漆雾和废气的收集预处理设施，通常需配套末端净化装置以满足排放要求。

• 运行温度、换气次数、过滤效率、加热功率等参数需与涂料工艺和工件尺寸匹配。

六、适用行业

烤漆房适用于需要喷涂并进行加热固化的行业，尤其适合中小型工件和有一定批量要求的场合，常见行业包括：

1. 汽车维修与售后服务
   整车喷漆、局部修补、事故车修复等。

2. 汽车零部件制造
   保险杠、轮毂、内饰件、外饰件等涂装。

3. 机械设备制造
   机床外壳、工程机械部件、农业机械覆盖件等。

4. 家具制造
   金属家具、木质家具、板式家具表面涂装。

5. 金属制品与五金加工
   金属箱柜、货架、门窗、护栏等喷涂。

6. 电器与电子设备
   配电柜、控制柜、仪器仪表外壳等。

7. 摩托车、自行车及运动器材
   车架、零部件、健身器材等涂装。

8. 其他需要喷涂和烘干的小型或中型工件
   如工艺品、模型、塑料件等。

七、主要相关标准

烤漆房的设计、制造、安装和使用通常涉及以下标准，具体执行时应以现行有效版本为准，并结合项目实际情况及地方管理规定：

• GB 14443—2007《涂层烘干室安全技术规定》

• GB 14444—2006《喷漆室安全技术规定》

• GB 6514—2008《涂装作业安全规程 涂漆工艺安全及其通风净化》

• GB 20101—2006《涂装作业安全规程 有机废气净化装置安全技术规定》

• GB 50058—2014《爆炸危险环境电力装置设计规范》

• GB 16297—1996《大气污染物综合排放标准》及适用的地方排放标准

• GB 37822—2019《挥发性有机物无组织排放控制标准》

• 其他相关涂装作业安全规程、环保标准及行业技术规范

实际项目中，还应关注环境影响评价文件、排污许可证及地方环保部门的具体要求。

八、环保与安全提示

烤漆房一般作为喷漆废气的收集和漆雾预处理设施，通常不作为独立的末端净化装置。其实际排放效果受漆雾过滤效率、配套净化设备、风量匹配、密封性及运行管理水平等多种因素影响。

运行中应注意以下几点：

• 定期更换或清理漆雾过滤棉、进风过滤棉，防止堵塞、穿透或影响通风效率。

• 对配套的活性炭吸附、催化燃烧等末端治理设备进行定期维护，确保其处理效果。

• 使用燃油或燃气加热时，应遵守相关燃烧设备安全规范，确保排烟管道和换热器无泄漏。

• 电气设备应按防爆要求选型，可燃气体报警装置应定期校验。

• 烘烤温度和时间应根据涂料工艺要求设定，避免过高温度造成能源浪费或涂层缺陷。

• 实际排放浓度和去除效率应以具备资质的检测机构出具的检测报告为准。

九、选型建议

烤漆房的选型应综合考虑工件尺寸、生产批量、涂料类型、加热方式、场地条件、能源供应、排放限值及运行成本等因素

• 根据最大工件尺寸和日处理量确定房体内空尺寸。

• 根据涂料种类和工艺要求确定烘烤温度范围和升温时间，选择合适的加热功率和加热方式。

• 根据废气特性和排放要求，选择干式或湿式漆雾处理方式，并配套相应的末端净化设备。

• 考虑送排风风量、换气次数和气流组织形式，以保证漆雾收集效果和作业环境。

• 设计及选型时应参照上述相关标准，并满足环评、安评等管理要求。

• 建议委托具备相应设计或制造能力的单位进行方案设计和设备选型，并在安装后进行性能测试和验收。
