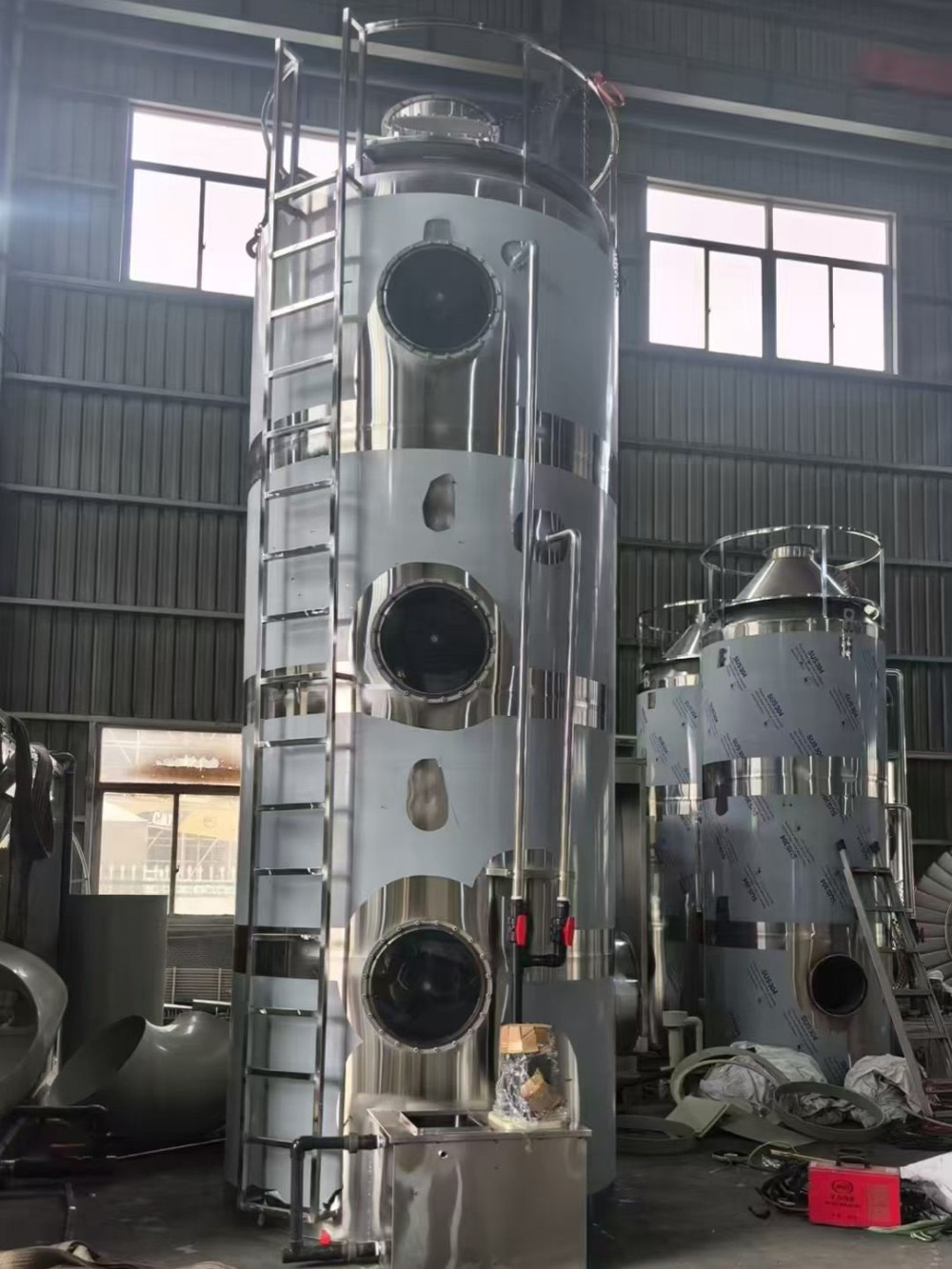

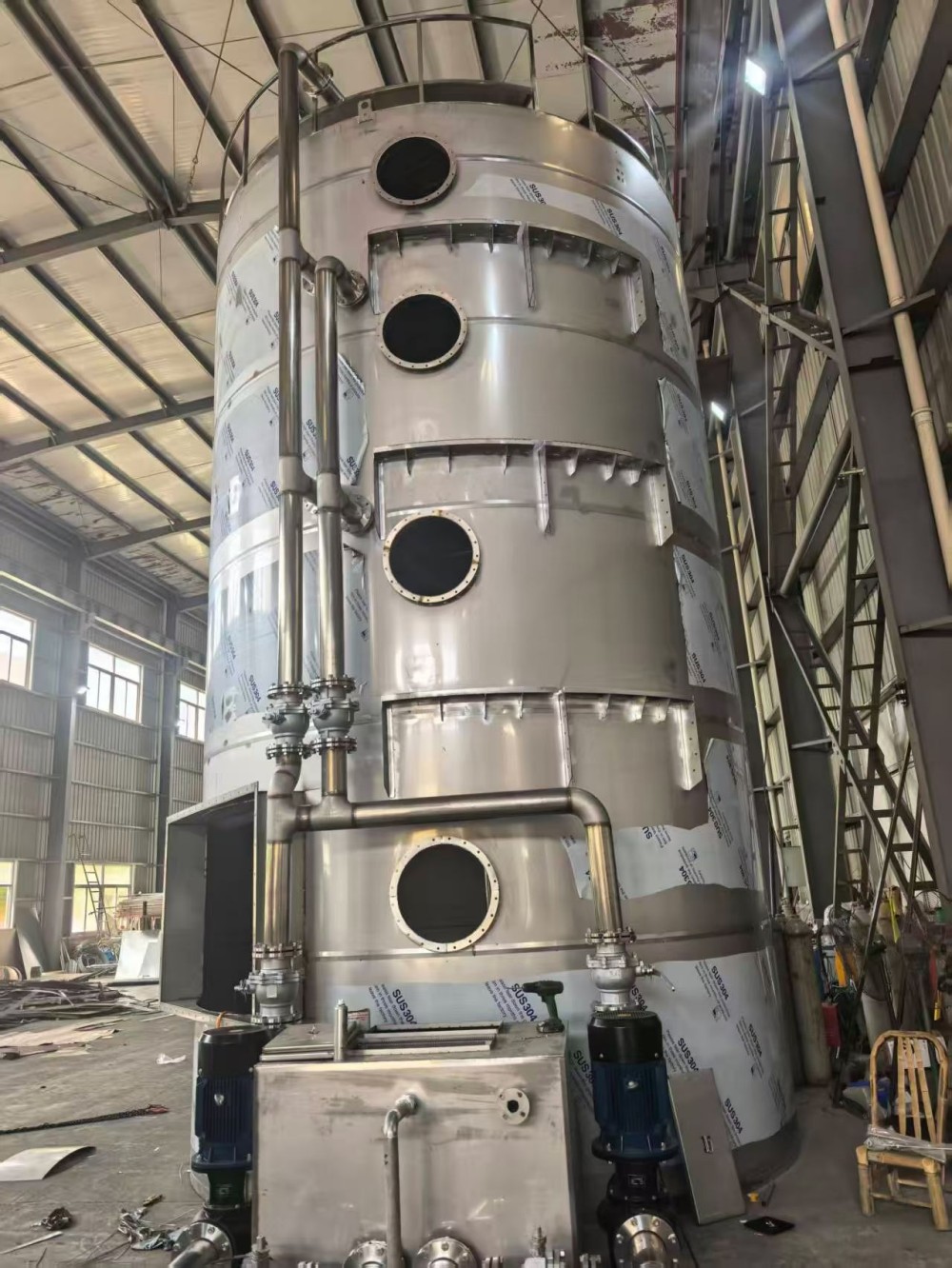

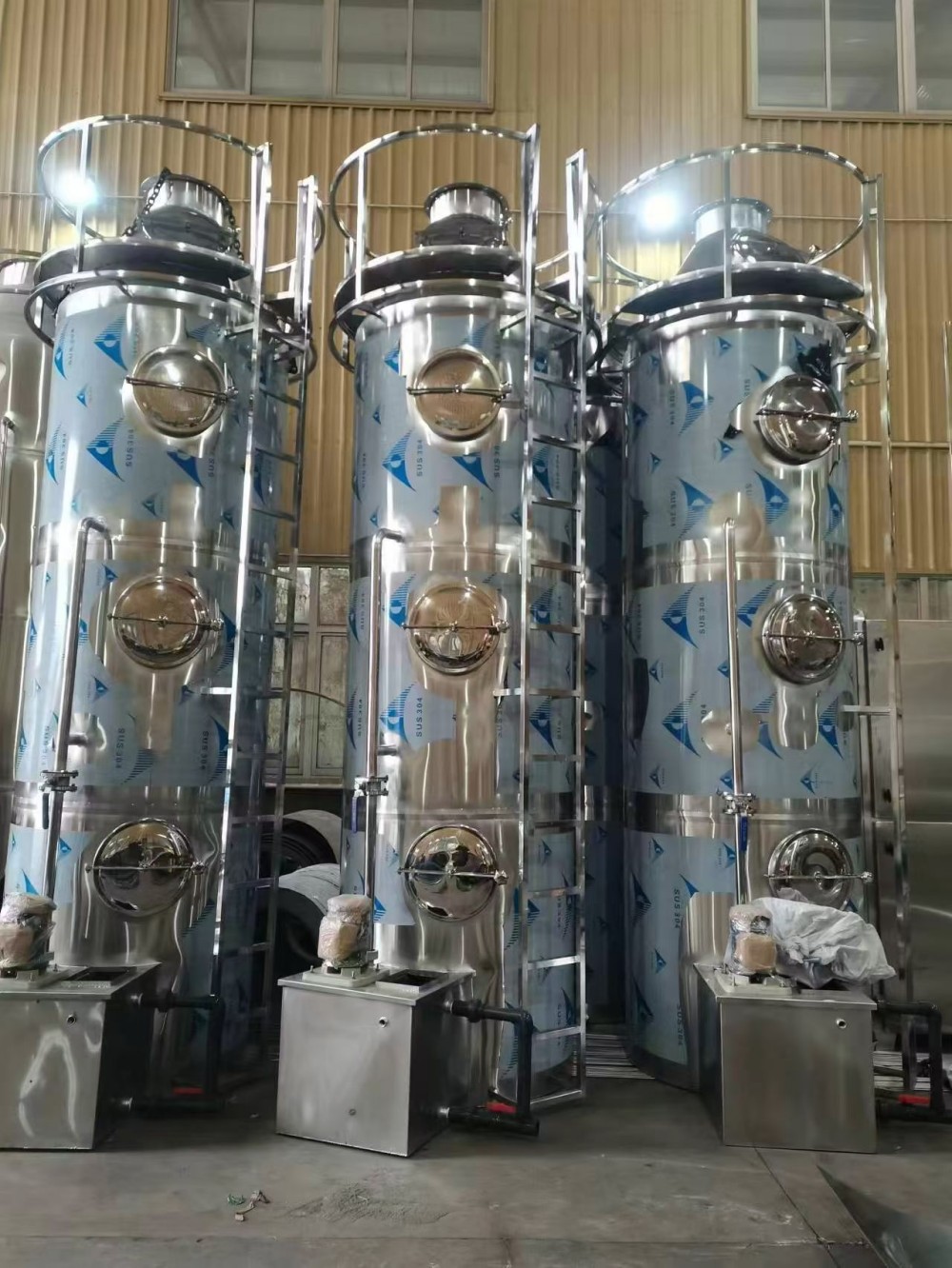

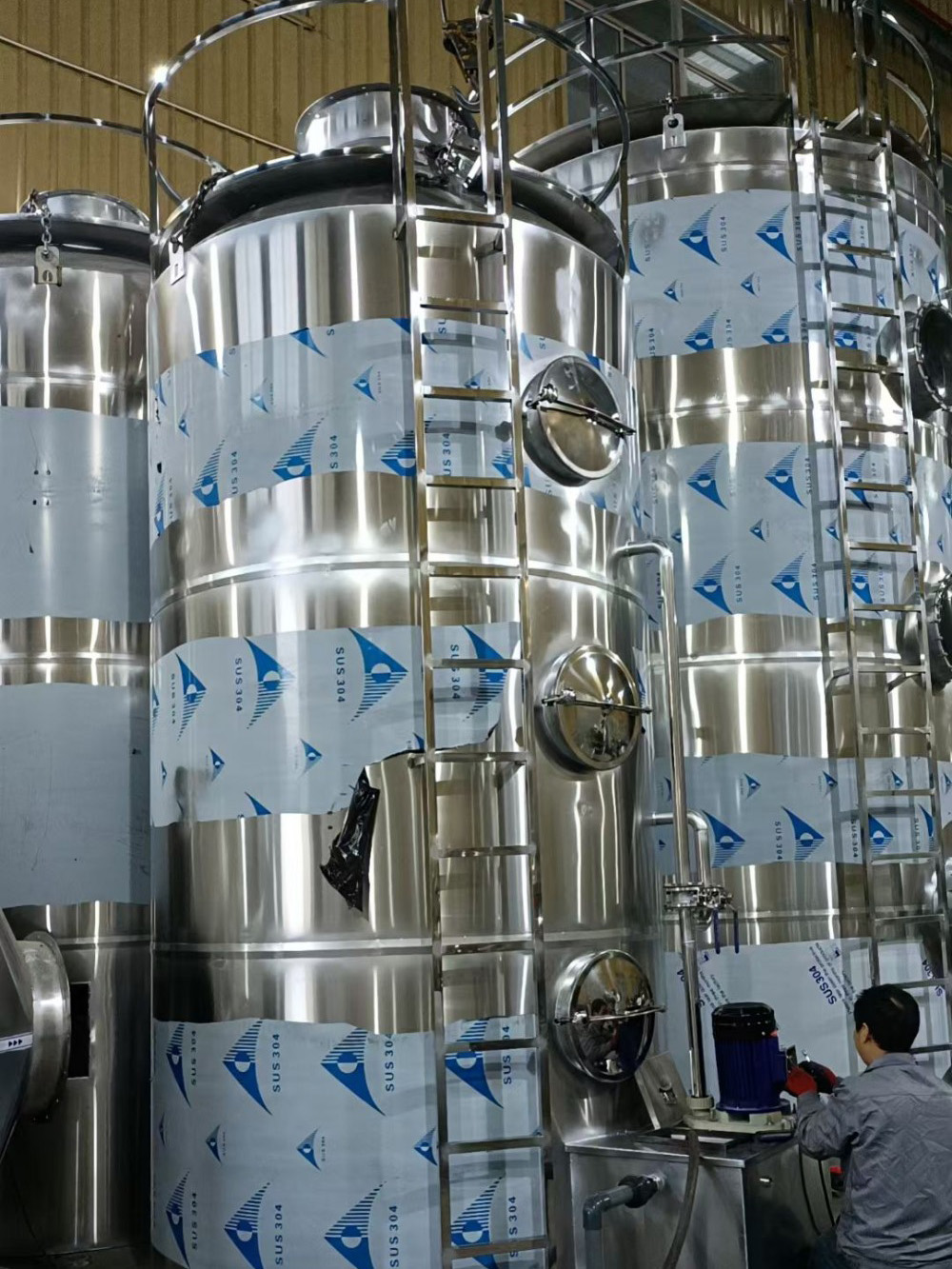

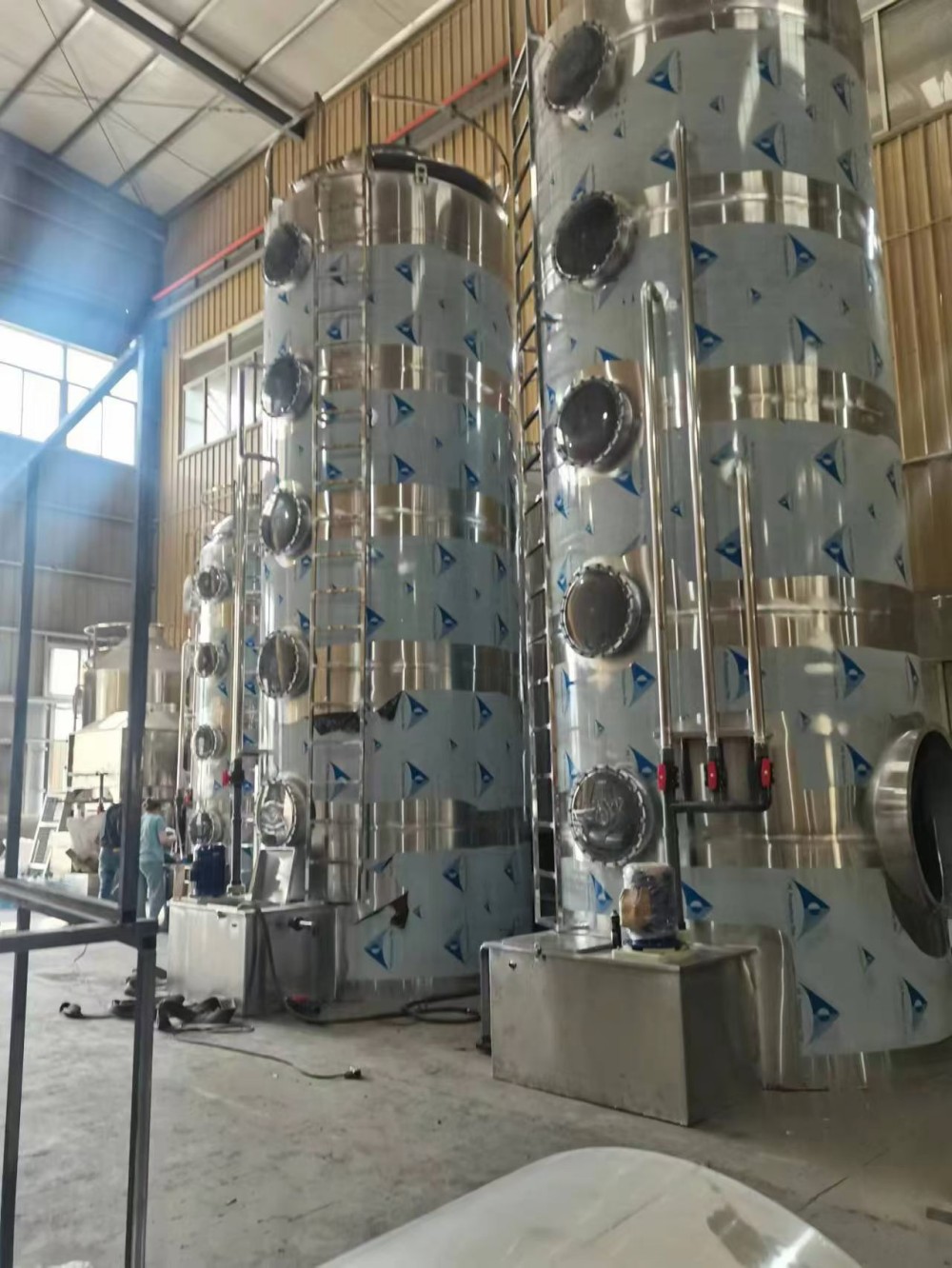

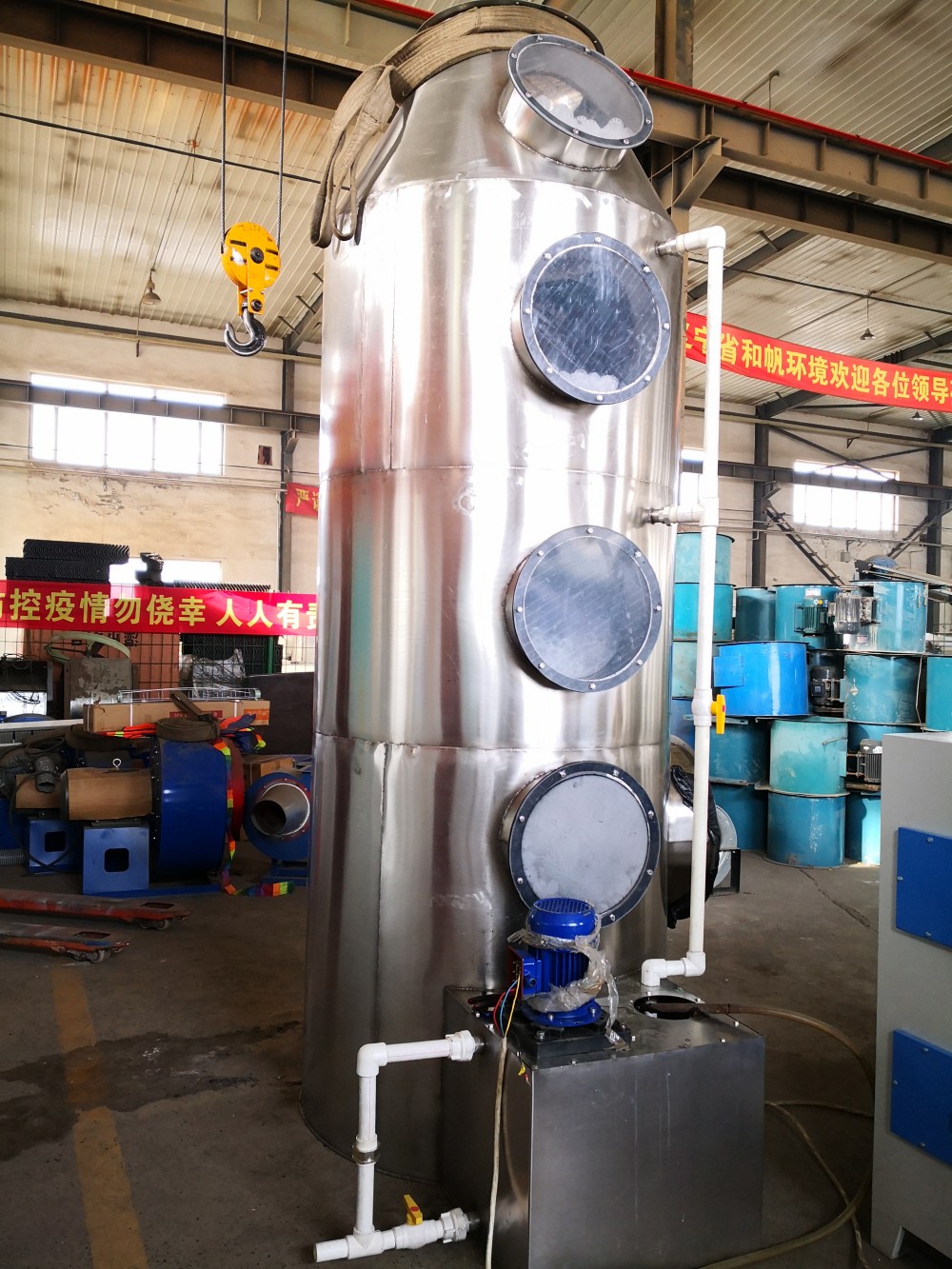

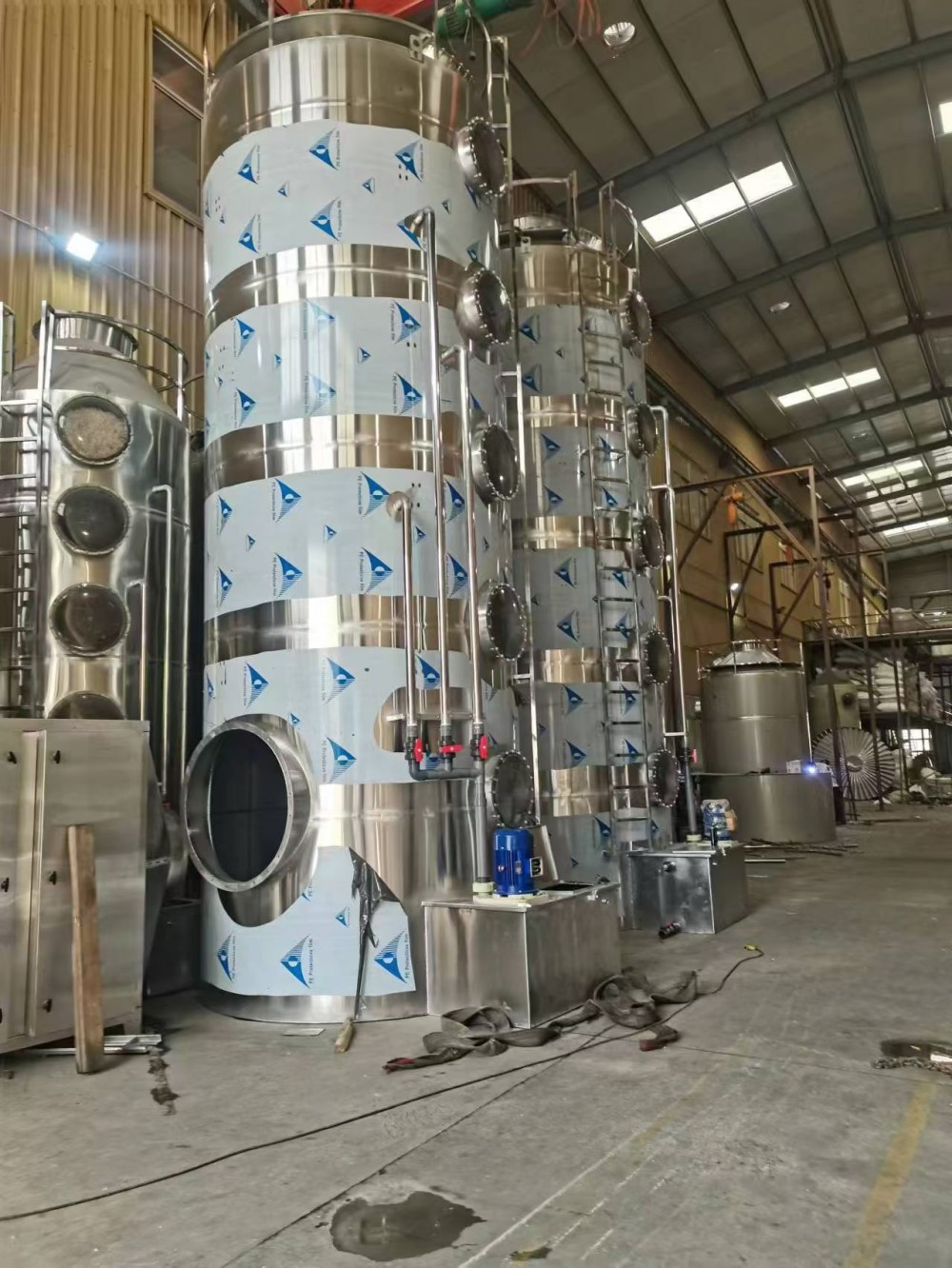

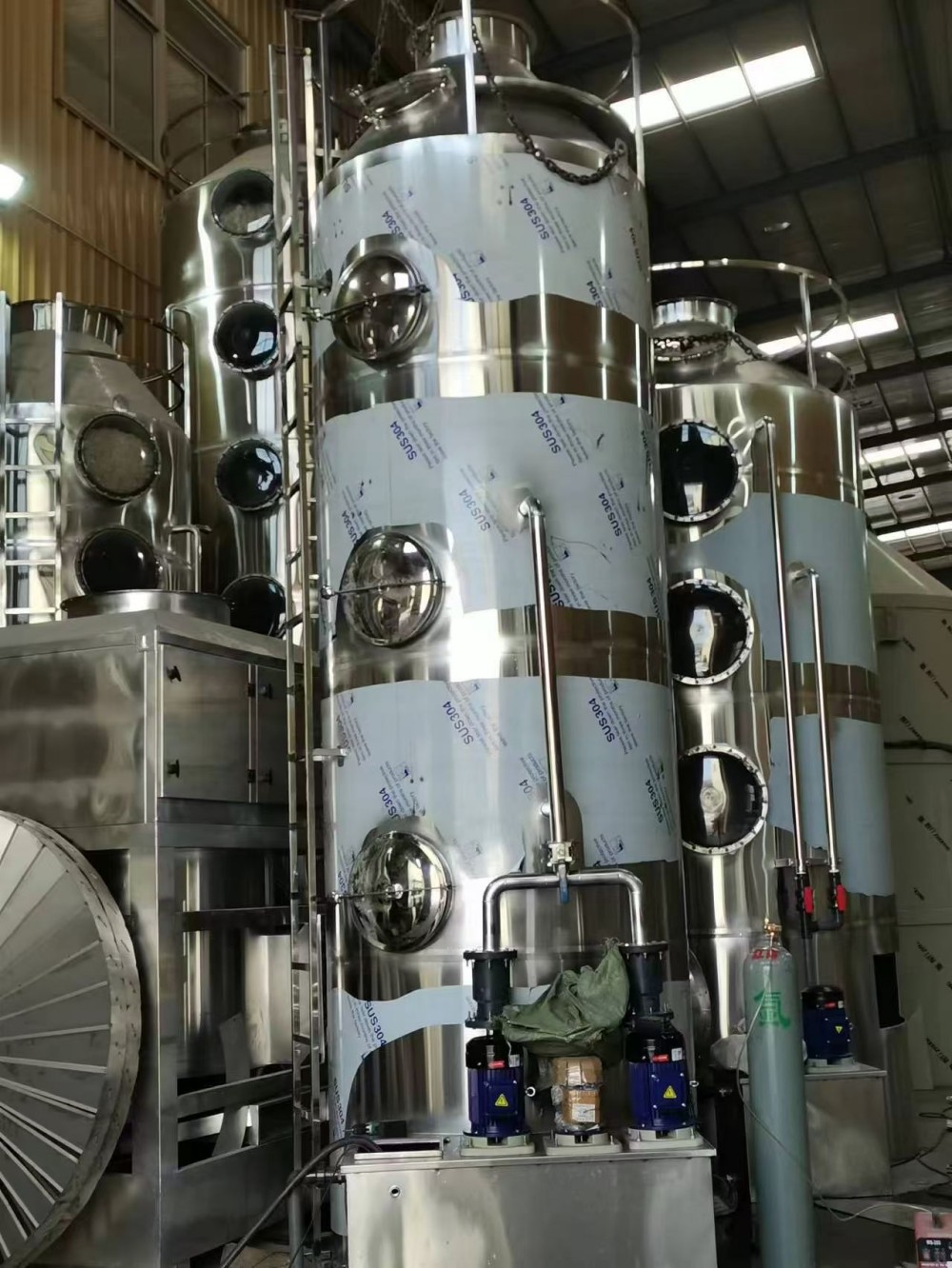

白钢喷淋塔

一、概念

       喷淋塔是一种利用液体（通常为水或添加化学药剂的吸收液）与气体接触，通过吸收、洗涤、降温、除尘等作用去除废气中污染物的湿式净化设备。它属于气液接触式处理装置，常用于废气预处理或单独处理，可去除废气中的酸碱性气体、部分可溶性有机气体、颗粒物、漆雾、粉尘及部分恶臭物质。

       喷淋塔通常为立式圆筒形结构，气体从下部进入、上部排出，液体从上部喷淋、下部排出，形成逆流接触。根据气液接触方式和内部结构不同，可分为空塔喷淋、填料喷淋塔、旋流板喷淋塔等类型。

二、主要结构组成

1. 塔体
   一般采用聚丙烯（PP）、玻璃钢（FRP）、不锈钢或碳钢衬里等耐腐蚀材料制成，具有一定强度和密封性，用于容纳气液接触空间。

2. 喷淋系统
   包括喷淋管、喷嘴、循环水泵、循环水箱等，用于将吸收液均匀喷洒在塔内，形成液滴或液膜，与气体充分接触。

3. 填料层
   部分喷淋塔设置填料层，如鲍尔环、拉西环、多面空心球等，用于增加气液接触面积，提高传质效率。

4. 除雾层
   位于塔体上部，常用折流板除雾器、丝网除雾器或填料除雾层，用于去除出气中夹带的液滴，减少“飘水”现象。

5. 气体分布装置
   包括进气口、气体分布板或导流装置，使废气在塔内均匀分布，减少偏流和短路。

6. 循环液系统
   包括循环水箱、补水管、排水管、pH调节装置、药剂投加装置等，用于维持吸收液浓度和液位。

7. 电气与控制系统
   包括水泵控制、风机联锁、液位控制、pH在线监测等，实现基本运行控制。

三、工作原理

       废气从喷淋塔下部进入，自下而上通过塔体；吸收液由循环水泵送至塔上部喷嘴，向下喷淋形成细小液滴或液膜。气液两相在填料层或塔内空间充分接触，废气中的可溶性气体、颗粒物和部分有机物质被液体吸收、溶解或捕集。净化后的气体经除雾层去除夹带液滴后从顶部排出。吸收液落入塔底循环水箱，经沉淀、过滤或加药调整后循环使用，部分高浓度循环液定期排放处理。

       对于酸性气体，常用碱性吸收液；对于碱性气体，常用酸性吸收液；对于颗粒物和漆雾，可采用水洗方式。喷淋塔通常作为预处理或粗净化设备，对高浓度或难溶性有机废气处理能力有限。

四、主要功能

1. 去除颗粒物和漆雾
   对废气中的粉尘、漆雾、油雾等颗粒物具有捕集作用，减少后续设备堵塞。

2. 吸收酸碱性气体
   通过添加酸、碱或氧化剂等药剂，可去除氯化氢、氟化氢、硫酸雾、氨气、硫化氢等可溶性气体。

3. 降低废气温度
   气液接触可降低废气温度，有利于后续处理工艺稳定运行。

4. 预处理与组合使用
   常与活性炭吸附、催化燃烧、生物除臭等工艺联用，作为前置预处理单元。

5. 减少无组织排放

   通过有组织收集和集中处理，降低污染物对外环境的无组织逸散。

五、技术特点

• 结构相对简单，投资和维护费用一般较低。

• 对颗粒物、漆雾、酸碱性气体和部分水溶性污染物有较好的去除效果。

• 对非水溶性有机物、低浓度恶臭物质等去除能力有限，通常不作为末端净化设备单独使用。

• 气液比、喷淋密度、填料类型和塔内风速等参数对去除效率影响较大。

• 循环液需定期更换或处理，避免污染物积累导致效率下降或二次污染。

• 塔体和管路需根据废气腐蚀性选择合适材质，防止腐蚀泄漏。

• 冬季低温环境下需采取防冻措施，避免循环液结冰影响运行。

六、适用行业

喷淋塔适用于废气中含有颗粒物、漆雾、酸碱性气体或水溶性污染物的场合，常见行业包括：

1. 涂装与喷漆
   喷漆房、烤漆房等漆雾预处理。

2. 化工与制药
   酸洗、碱洗、反应釜尾气、储罐呼吸气等预处理。

3. 电镀与表面处理
   酸雾、碱雾、铬酸雾等废气处理。

4. 电子与半导体
   酸洗、蚀刻等工序废气。

5. 金属加工与热处理
   酸洗、磷化、氧化等工序废气。

6. 污水处理与垃圾处理
   恶臭气体预处理，去除硫化氢、氨等可溶性臭气。

7. 食品与饲料加工
   含尘、含异味气体预处理。

8. 其他需要湿式洗涤、降温、除尘的废气处理场合。

七、主要相关标准

       喷淋塔的设计、制造、安装和运行通常涉及以下标准，具体执行时应以现行有效版本为准，并结合项目实际情况及地方管理规定：

• HJ 2000—2010《大气污染治理工程技术导则》

• GB 16297—1996《大气污染物综合排放标准》及适用的地方排放标准

• GB 37822—2019《挥发性有机物无组织排放控制标准》（如涉及VOCs）

• HJ/T 397—2007《固定源废气监测技术规范》

• HJ 819—2017《排污单位自行监测技术指南 总则》及相应行业自行监测技术指南

• GB 50058—2014《爆炸危险环境电力装置设计规范》（如处理易燃易爆废气时适用）

• 其他相关环保、安全及职业卫生标准

实际项目中，还应关注环境影响评价文件、排污许可证及地方环保部门的具体要求。

八、环保与安全提示

       喷淋塔一般作为废气预处理或粗净化设备，其实际处理效果受气液比、吸收液浓度、pH值、填料状态、塔内风速及运行管理水平等多种因素影响。

运行中应注意以下几点：

• 定期检查喷嘴是否堵塞、喷淋是否均匀，保持气液接触良好。

• 监测循环液pH值、浓度和液位，及时补充或更换吸收液，避免效率下降。

• 及时清理循环水箱中的沉淀物和浮渣，防止管路和喷嘴堵塞。

• 冬季低温时应采取保温或伴热措施，防止循环液结冰。

• 处理易燃易爆废气时，应采取防静电、防火、防爆措施，控制废气浓度在安全范围内。

• 循环废水排放前应根据其性质进行相应处理，不得直接排入雨水管网或环境水体。

• 实际排放浓度和去除效率应以具备资质的检测机构出具的检测报告为准。

九、选型建议

       喷淋塔的选型应综合考虑废气风量、污染物种类及浓度、温度、含尘量、腐蚀性、场地条件和排放限值等因素。建议从以下几个方面进行比选：

• 对废气进行采样分析，确定主要污染物、浓度及是否需要添加药剂。

• 根据废气特性选择塔体材质和填料类型，确保耐腐蚀性和传质效率。

• 计算塔径、塔高、气液比和喷淋密度，保证足够的接触时间和接触面积。

• 对高浓度或含尘量较大的废气，可设置多级喷淋或前置除尘装置。

• 设计及选型时应参照上述相关标准，并满足环评、排污许可等管理要求。

• 建议委托具备相应设计或制造能力的单位进行方案设计和设备选型，并在安装后进行性能测试和验收。
