一、概念
活性炭吸附箱是一种利用活性炭材料的多孔结构和表面吸附性能，对气体中的有机污染物、恶臭物质及部分无机气体进行吸附分离的废气净化设备。它通常作为涂装、印刷、化工、污水处理等行业的有机废气或恶臭气体处理单元，可单独使用，也可作为预处理或后处理设备与其他净化工艺联用。
活性炭吸附箱一般适用于中低浓度、风量相对稳定的有机废气或恶臭气体处理，尤其对苯系物、酯类、酮类、醇类、部分卤代烃及硫化氢、氨等具有一定吸附能力。其处理效果受活性炭种类、填充量、气体流速、温度、湿度、污染物浓度及运行维护水平等因素影响。
二、主要结构组成

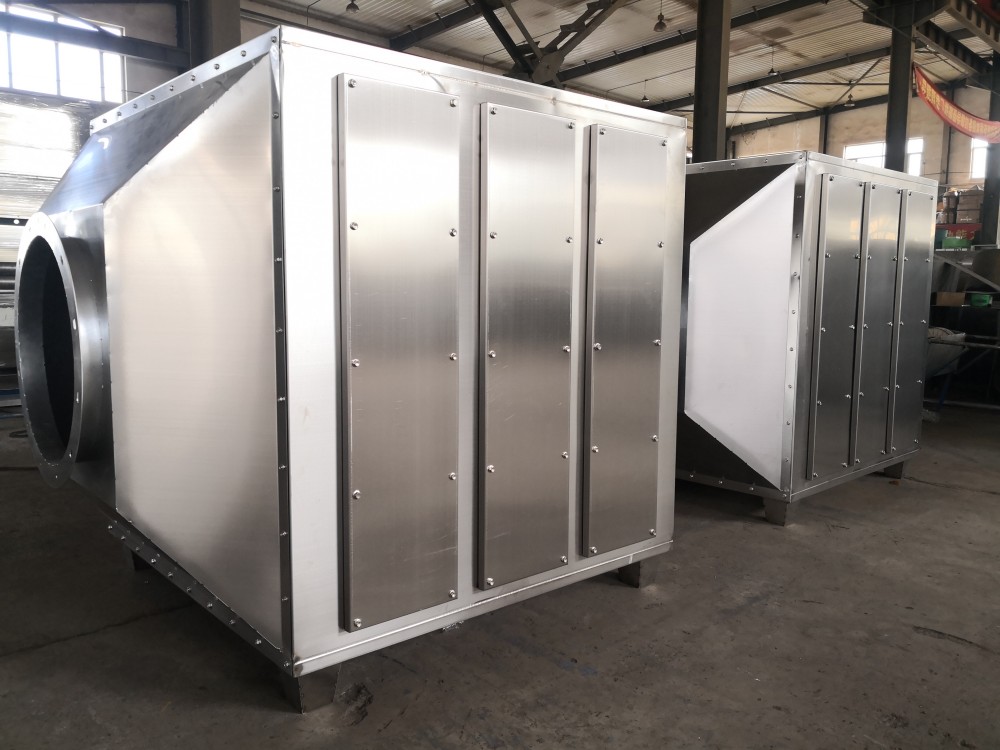

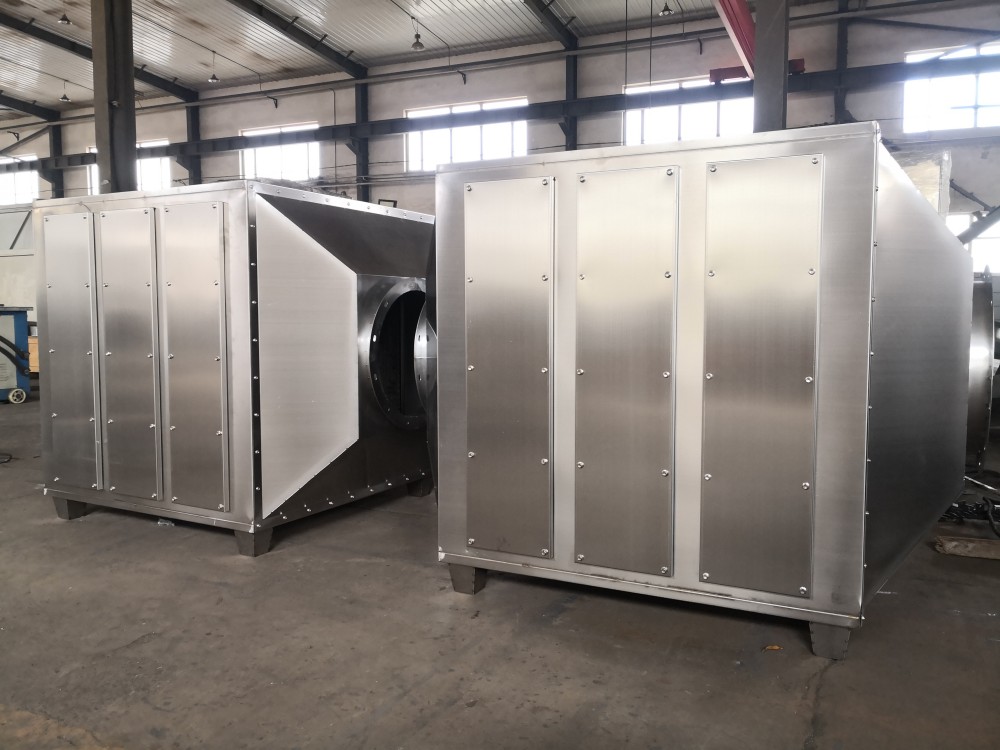

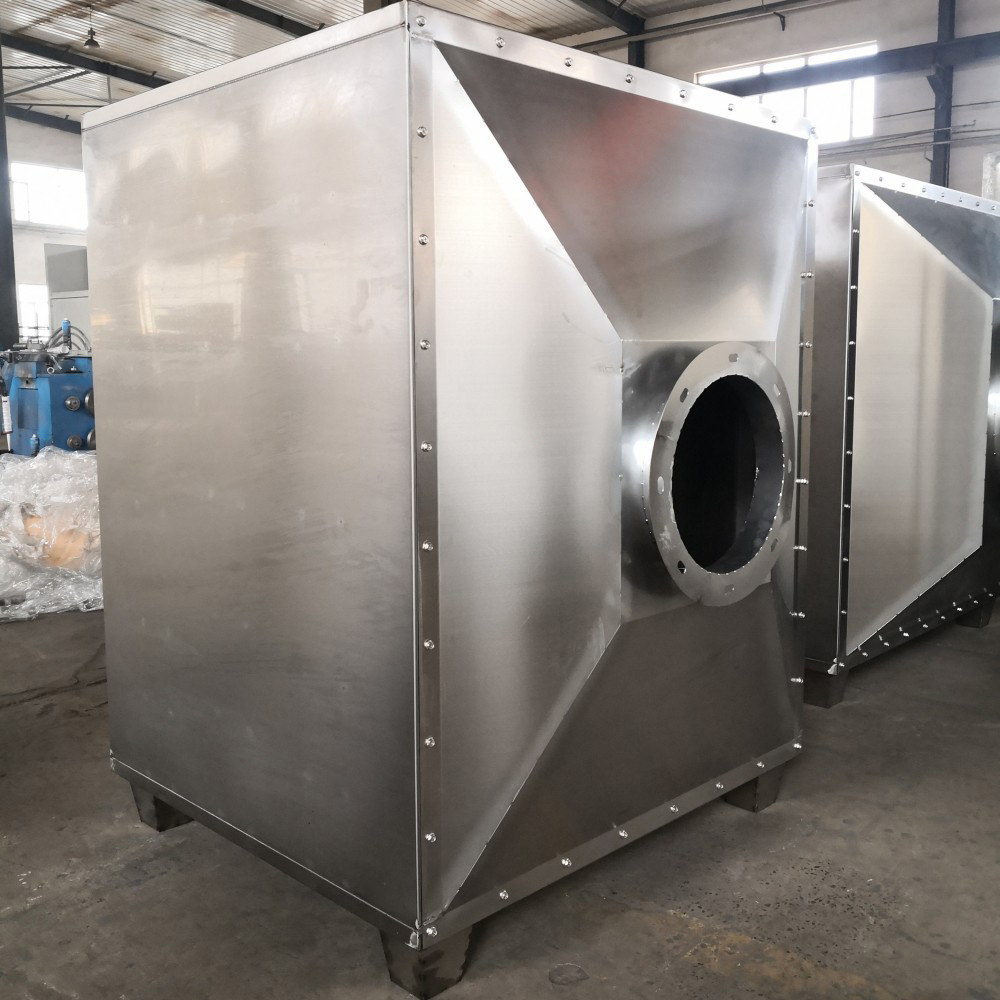

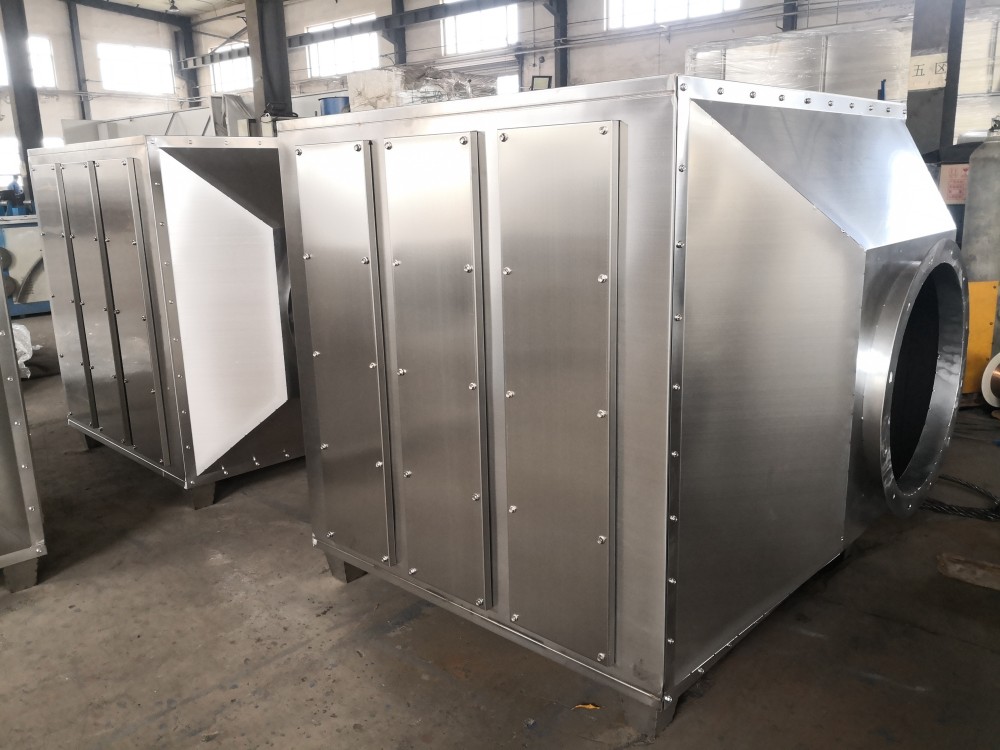

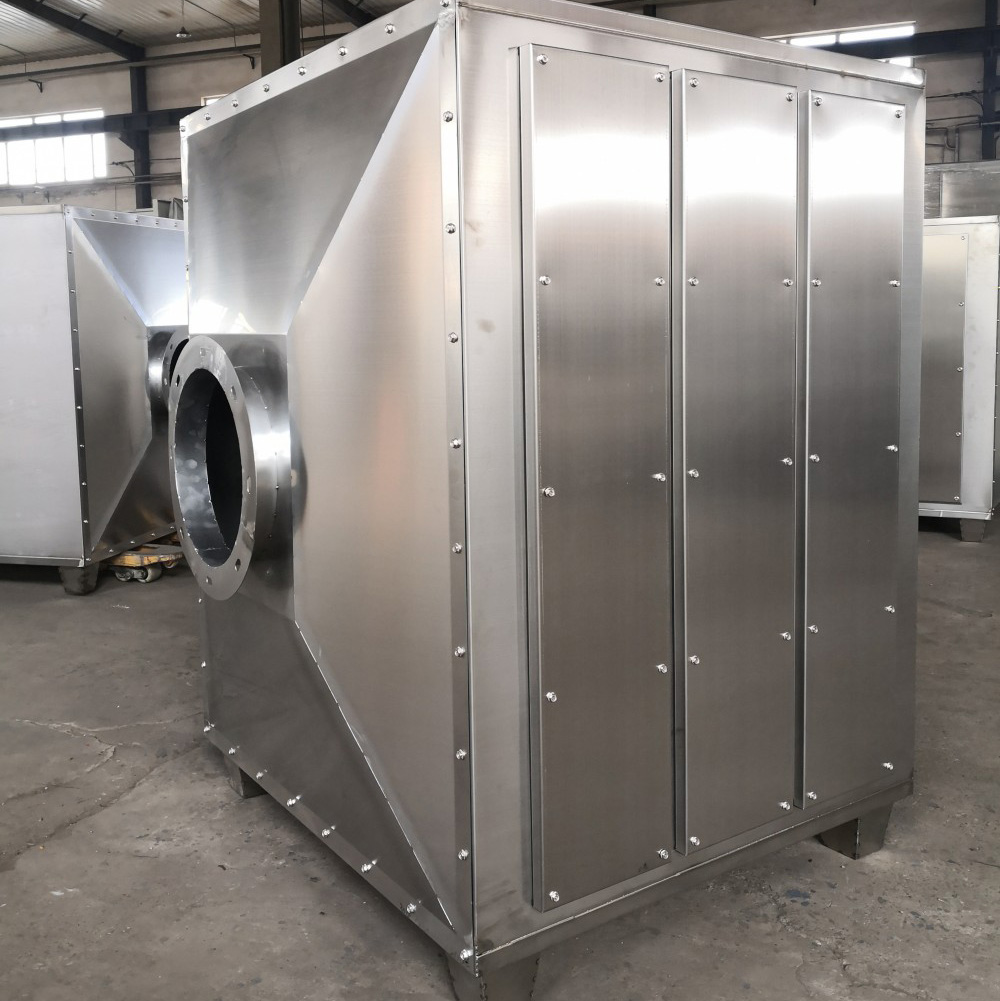

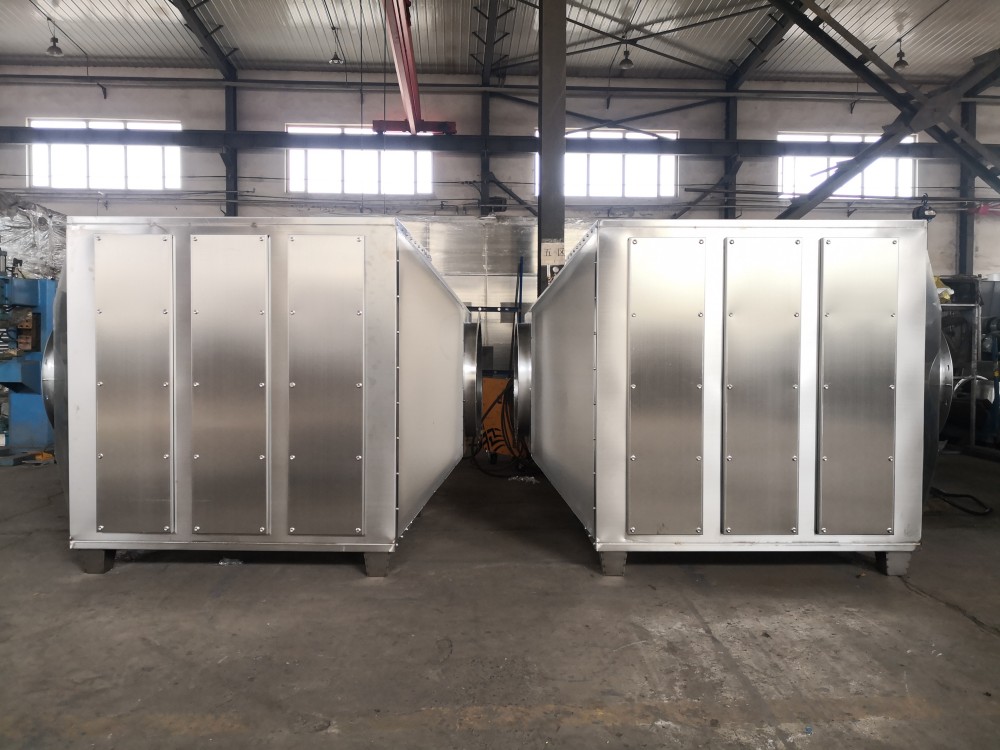

箱体
通常采用碳钢、不锈钢或玻璃钢等材料制成，具有一定强度、密封性和防腐性能，用于容纳活性炭层和气流通道。活性炭填充层
由柱状、颗粒状或蜂窝状活性炭装填于抽屉、格栅或固定床中，是吸附污染物的核心部件。气流分布装置
包括进风口、出风口、导流板、均流孔板等，用于使废气在活性炭层中均匀分布，减少偏流和短路。过滤预处理层
部分活性炭吸附箱在进气侧设置初效或中效过滤棉，用于拦截漆雾、粉尘、油雾等颗粒物，防止堵塞活性炭孔隙。检修门与更换结构

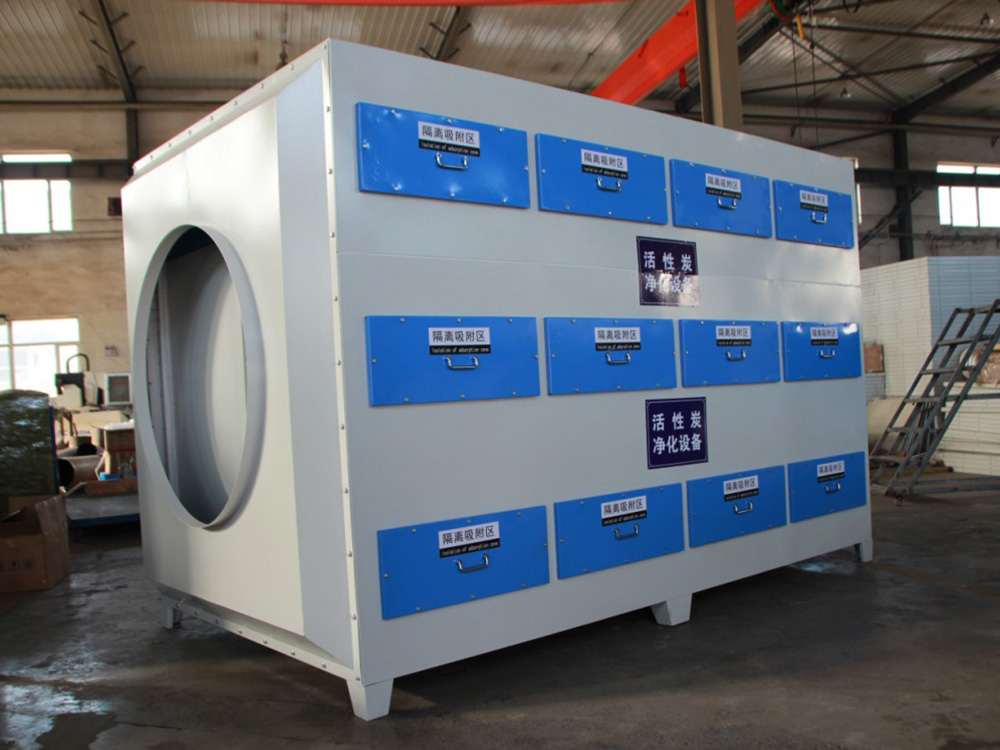

设置可开启的检修门、抽屉式炭层或法兰连接，便于活性炭的检查、更换和箱体清理。压差监测接口
预留压力表或压差变送器接口，用于判断活性炭层是否堵塞或需要更换。旁通与安全装置
部分设备设有旁通风阀、泄压装置或温度监测元件，用于异常工况的切换和保护。
三、工作原理
废气经进气口进入活性炭吸附箱，先通过预处理层去除颗粒物和少量水分，然后进入活性炭填充层。气体中的有机污染物或恶臭物质在活性炭表面发生物理吸附，部分物质在适宜条件下还可能发生化学吸附或催化转化。活性炭巨大的比表面积和发达的微孔结构为污染物分子提供了大量吸附位点。净化后的气体经出气口排出。
当活性炭吸附接近饱和时，其吸附效率明显下降，需及时更换或进行再生。部分系统设置在线脱附再生功能，如热氮气脱附、蒸汽脱附或变温吸附等，脱附出的高浓度废气再进入冷凝回收或燃烧处理单元。
四、主要功能
有机废气净化
对喷漆、印刷、涂布、化工等行业产生的苯、甲苯、二甲苯、乙酸乙酯、丙酮等有机溶剂废气进行吸附处理。恶臭气体治理
对污水处理、垃圾中转等场所产生的硫化氢、氨、有机硫等恶臭物质具有吸附作用。与其它工艺配合
可作为浓缩转轮、催化燃烧、蓄热燃烧等工艺的预处理或后处理单元，降低末端负荷或对残余污染物进行把关。降低排放浓度
在合适的工况下，可降低废气中有机污染物排放浓度，有助于满足相关排放管理要求。运行灵活
设备结构相对简单，可根据气量变化进行多箱并联或串联使用，适应不同处理规模。
五、技术特点
活性炭比表面积大、吸附容量较高，适用于中低浓度有机废气和恶臭气体。
对非极性或弱极性有机分子吸附效果较好，对高沸点物质吸附较稳定，对低沸点小分子物质吸附容量相对有限。
废气温度、湿度和颗粒物含量对吸附效果影响较大，一般要求进气温度不超过40℃左右，相对湿度不宜过高，颗粒物需预处理。
活性炭达到饱和后需更换或再生，运行费用与更换频率相关。
设备结构简单、投资相对较低，但单独使用时对于高浓度废气或大风量工况，吸附层体积和更换成本可能较大。
部分活性炭对酮类、酯类等含氧有机物吸附过程可能放热，需关注床层温升，防范闷燃风险。
六、适用行业
活性炭吸附箱适用于产生中低浓度有机废气或恶臭气体的行业，尤其适合风量不大、浓度不高且不含易堵塞颗粒物的场合，常见行业包括：
涂装与喷漆
喷漆房、烤漆房、移动喷漆房、家具涂装等有机废气治理。印刷与包装
印刷车间、复合、涂布、上光等工序。化工与制药
反应釜尾气、溶剂贮运、离心、干燥等过程废气。电子与半导体
清洗、涂覆、点胶等工序有机废气。塑料与橡胶加工
注塑、挤出、硫化等过程产生的有机废气和恶臭。污水处理与垃圾处理
污水站、泵站、垃圾中转站等场所的恶臭气体处理。实验室与研发机构
通风橱排气、试剂贮存区废气处理。
七、主要相关标准
活性炭吸附箱的设计、制造、安装和运行通常涉及以下标准，具体执行时应以现行有效版本为准，并结合项目实际情况及地方管理规定：
HJ 2026—2013《吸附法工业有机废气治理工程技术规范》
GB 16297—1996《大气污染物综合排放标准》及适用的地方排放标准
GB 37822—2019《挥发性有机物无组织排放控制标准》
GB/T 7701.1—2008《煤质颗粒活性炭 气相用煤质颗粒活性炭》等活性炭产品标准
GB/T 12496—2015《木质活性炭试验方法》等相关检测标准（如涉及木质活性炭）
GB 50058—2014《爆炸危险环境电力装置设计规范》（如处理易燃易爆废气时适用）
HJ/T 397—2007《固定源废气监测技术规范》
HJ 819—2017《排污单位自行监测技术指南 总则》及相应行业自行监测技术指南
其他相关安全、环保及职业卫生标准
实际项目中，还应关注环境影响评价文件、排污许可证及地方环保部门的具体要求。
八、环保与安全提示
活性炭吸附箱一般作为有机废气或恶臭气体的净化单元，其实际处理效果受活性炭质量、装填量、气体流速、温度、湿度、污染物浓度及更换周期等多种因素影响。
运行中应注意以下几点：
定期检查进气预处理过滤层，防止颗粒物和漆雾进入活性炭层造成堵塞。
根据废气浓度和风量，合理确定活性炭更换周期，避免吸附饱和后净化效率下降。
监测活性炭床层压差和温度变化，发现阻力异常增大或温升异常时及时处理。
吸附易燃易爆有机废气时，应采取防静电、防火、防爆措施，避免活性炭床层局部过热。
更换下来的废活性炭属于危险废物，应按国家危险废物管理要求进行贮存、转移和处置。
实际排放浓度和去除效率应以具备资质的检测机构出具的检测报告为准。
九、选型建议
活性炭吸附箱的选型应综合考虑废气风量、污染物种类及浓度、温度、湿度、颗粒物含量、运行时间和排放限值等因素。建议从以下几个方面进行比选：
对废气进行采样分析，确定主要污染物、浓度及波动情况。
根据废气特性和排放要求，选择合适类型的活性炭，如煤质、木质、蜂窝状或柱状活性炭，并确定装填量和空速。
计算床层截面积和层厚，保证气体停留时间和吸附效率，避免偏流和短路。
对高浓度或大风量工况，可考虑多箱并联、串联或与浓缩转轮、催化燃烧等工艺组合。
设计及选型时应参照上述相关标准，并满足环评、排污许可等管理要求。
建议委托具备相应设计或制造能力的单位进行方案设计和设备选型，并在安装后进行性能测试和验收。
