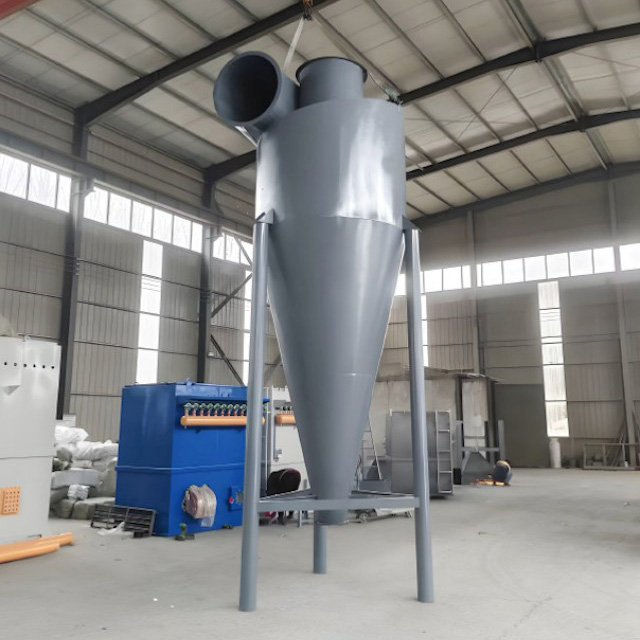

旋风除尘器

一、概念

       旋风除尘器是一种利用离心力将固体颗粒或液滴从气流中分离出来的干式气固分离设备。它属于机械式除尘装置，通常用于去除废气中粒径较大、密度较高的粉尘，或作为多级除尘系统的预处理设备。

       含尘气体以一定速度从切向进入旋风除尘器，在筒体内形成旋转气流，粉尘颗粒在离心力作用下被甩向器壁，沿壁面落入灰斗，净化后的气体从顶部排气管排出。旋风除尘器结构相对简单，无运动部件，适用于较高含尘浓度和高温工况，但对细颗粒物的捕集效率相对有限。

二、主要结构组成

1. 进气管
   通常为切向进口或蜗壳式进口，使含尘气体以一定速度进入后形成旋转气流。

2. 筒体
   上部圆筒段，为气尘分离的主要空间，直径和高度影响处理风量和分离效率。

3. 锥体

   下部逐渐收缩的圆锥段，有助于维持旋转气流强度，并引导粉尘进入灰斗。

4. 排气管
   位于顶部中心，净化后的气体由排气管排出。排气管插入深度对分离效率有影响。

5. 灰斗
   位于锥体底部，用于收集分离下来的粉尘，通常设置卸灰阀，防止漏风影响效率。

6. 支撑结构
   包括支架、法兰、人孔等，用于设备固定和检修。

三、工作原理

       含尘气体从进气管切向进入旋风除尘器，形成高速旋转气流。粉尘颗粒在离心力作用下向器壁运动，与壁面碰撞后失去动能，沿筒壁和锥壁下滑进入灰斗。旋转气流到达锥体底部后折返向上，形成内旋流，从排气管排出。由于粉尘颗粒的离心力远大于其所受的气流曳力，较大颗粒被有效分离，细小颗粒可能随内旋流逃逸。

       分离效率主要受气体入口速度、筒体直径、颗粒粒径、密度和粉尘浓度等因素影响。

四、主要功能

1. 颗粒物去除
   去除废气中的粉尘、飞灰、木屑、金属颗粒等，降低颗粒物排放浓度。

2. 预处理与组合使用
   常作为袋式除尘器、滤筒除尘器、湿式洗涤塔等的前置预处理设备，减少后续设备负荷。

3. 物料回收
   在部分行业中可回收有价值的粉状物料，如水泥、粮食、木屑、金属粉末等。

4. 降温与粗分离
   对高温含尘气体进行粗分离，同时具有一定降温作用，有利于后续处理设备稳定运行。

五、技术特点

• 结构简单，无运动部件，制造和维护成本相对较低。

• 可处理较高温度和含尘浓度的气体，耐磨损性能较好。

• 对粒径大于10～20微米的颗粒具有较高分离效率，对粒径小于5微米的细颗粒捕集效率有限。

• 设备阻力相对稳定，一般在几百至一千多帕，随入口风速和结构形式变化。

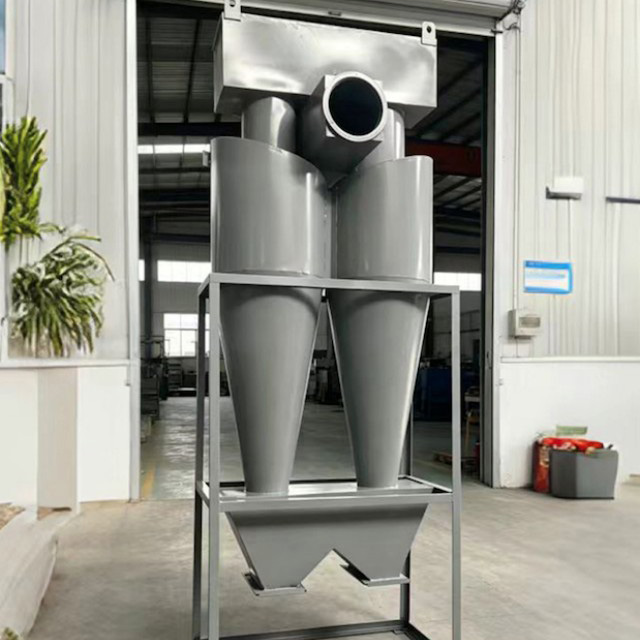

• 处理风量范围较大，可通过多管并联或串联组合满足不同风量需求。

• 入口风速过低会降低离心力，过高则可能引起二次扬尘或增大阻力，需合理匹配。

• 对黏性粉尘或含湿量较高的粉尘，易在器壁和灰斗处附着，需考虑清灰措施。

六、适用行业

旋风除尘器适用于产生中等粒径以上粉尘、对细颗粒去除要求不高的场合，常见行业包括：

1. 建材工业
   水泥厂、石灰厂、石膏板生产线等粉尘预处理。

2. 冶金与铸造

   高炉煤气粗除尘、烧结、球团、铸造车间粉尘收集。

3. 木材加工
   木工车间、刨花板生产线、锯末和木屑收集。

4. 化工与塑料
   粉体输送、干燥、造粒等工序的粉尘回收。

5. 矿山与采石
   矿石破碎、筛分、转运点的粉尘控制。

6. 锅炉烟气预处理
   燃煤锅炉烟气中飞灰的粗分离。

7. 其他需要粗除尘或物料回收的工业场所。

七、主要相关标准

       旋风除尘器的设计、制造、安装和运行通常涉及以下标准，具体执行时应以现行有效版本为准，并结合项目实际情况及地方管理规定：

• GB 16297—1996《大气污染物综合排放标准》及适用的地方排放标准

• HJ/T 397—2007《固定源废气监测技术规范》

• HJ 819—2017《排污单位自行监测技术指南 总则》及相应行业自行监测技术指南

• GB/T 16157—1996《固定污染源排气中颗粒物测定与气态污染物采样方法》

• HJ 2000—2010《大气污染治理工程技术导则》

• 相关行业技术规范，如水泥、冶金、木材加工等行业的除尘工程技术规范

• 涉及防爆场合还应执行GB 50058—2014《爆炸危险环境电力装置设计规范》等安全标准

• 其他相关环保、安全及职业卫生标准

实际项目中，还应关注环境影响评价文件、排污许可证及地方环保部门的具体要求。

八、环保与安全提示

       旋风除尘器一般作为颗粒物捕集或预处理设备，对细颗粒物的去除效率有限，单独使用时可能无法满足较严格的颗粒物排放限值，需根据实际需求配套高效除尘设备。

运行中应注意以下几点：

• 保持灰斗密封，防止漏风导致分离效率下降或二次扬尘。

• 定期检查卸灰阀和灰斗积灰情况，防止堵塞。

• 对磨损严重部位（如进气口、锥体）定期检查或采取耐磨措施。

• 处理易燃易爆粉尘时，应采取防静电、防爆、泄爆等措施，防止粉尘爆炸。

• 入口风速不宜过高或过低，应根据设计参数运行，避免效率下降。

• 实际除尘效率和排放浓度应以具备资质的检测机构出具的检测报告为准。

九、选型建议

       旋风除尘器的选型应综合考虑处理风量、粉尘特性、粒径分布、含尘浓度、温度、湿度、磨损性、场地条件和排放限值等因素。建议从以下几个方面进行比选：

• 对粉尘进行采样分析，确定粒径分布、密度和黏附性等特性。

• 根据处理风量和入口风速要求，计算筒体直径、进口尺寸和整体尺寸。

• 对细颗粒去除要求较高的场合，可考虑多管旋风、高效旋风或与袋式除尘器、湿式除尘器串联使用。

• 对高温、高湿或磨损性强的工况，选择合适的材质和内衬。

• 设计及选型时应参照上述相关标准，并满足环评、安评等管理要求。

• 建议委托具备相应设计或制造能力的单位进行方案设计和设备选型，并在安装后进行性能测试和验收。
