打磨台

一、概念

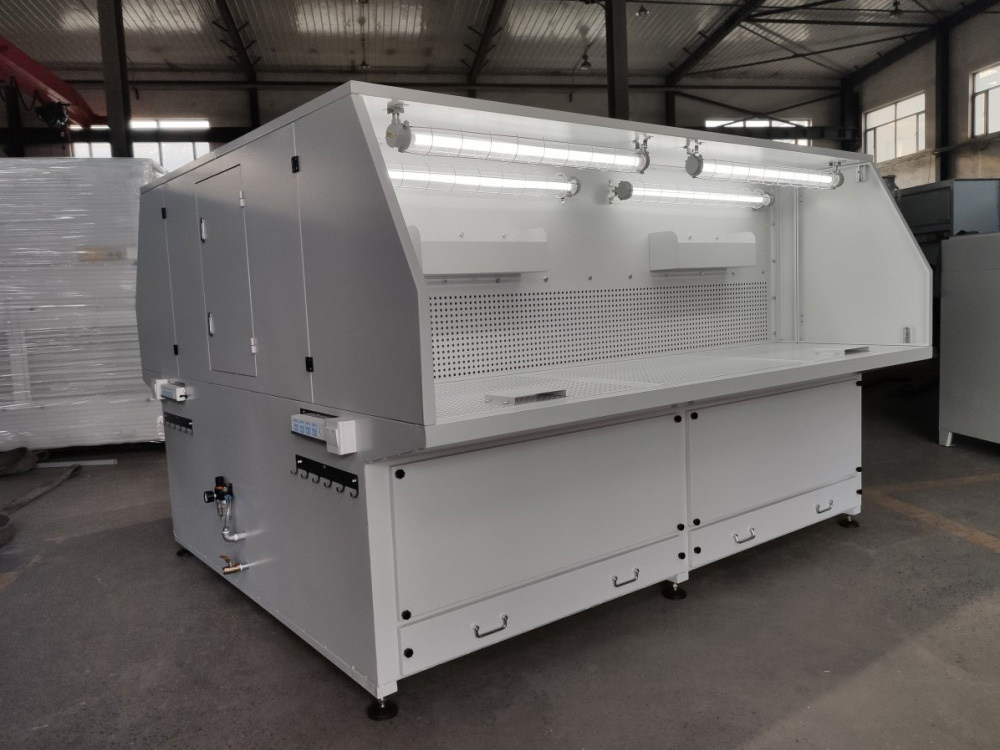

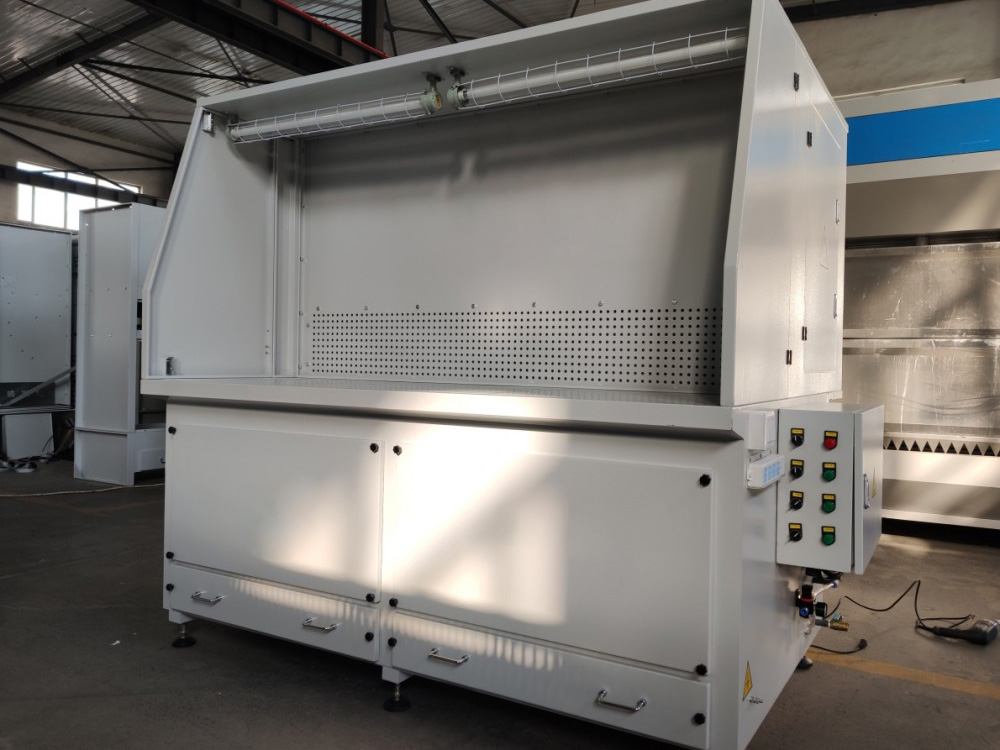

       双面柜式打磨台是一种用于打磨、抛光、修整等产生粉尘作业的专用除尘工作台。它采用柜式结构，工作台两侧均可供操作人员同时进行打磨作业，台面或背板设置吸尘口，通过内置或外接的通风除尘系统，将打磨过程中产生的粉尘进行有组织收集和过滤净化，减少粉尘在车间内无组织逸散，改善作业环境。

       双面柜式打磨台通常适用于小型或中型工件的打磨、去毛刺、抛光等工序，常见于金属加工、木器制造、复合材料加工等行业。根据粉尘性质，可选用干式过滤或湿式除尘方式。

二、主要结构组成

1. 柜体与工作台面

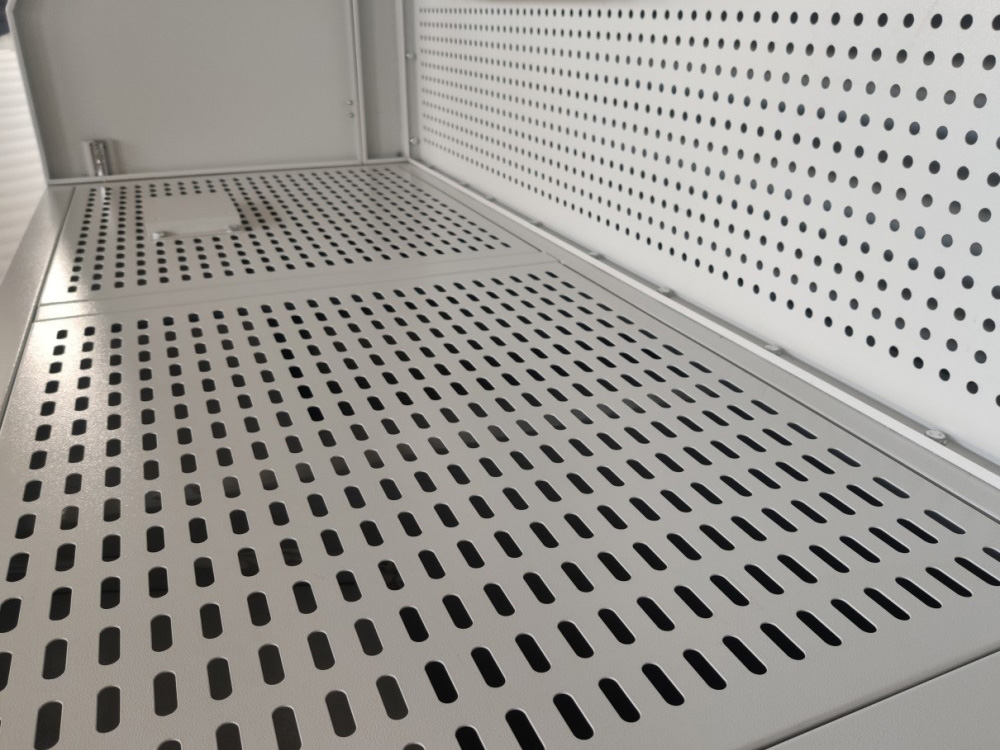

   由金属板材制成，具有一定强度、刚性和耐磨性能。台面通常为格栅、孔板或带吸风槽结构，便于粉尘落入并被吸入。

2. 双面操作工位
   柜体两侧均设置工作台面和吸尘区域，可供两名或多名操作人员同时使用，提高工位利用率。

3. 吸尘与气流组织系统

   包括台面吸风口、背部吸风口、导流板、风道等，使打磨产生的粉尘在产生点附近被有效捕集，形成定向气流。

4. 过滤与除尘单元
   常见为滤筒式、布袋式或湿式水洗除尘方式。干式过滤单元用于拦截粉尘颗粒，湿式则通过水幕或水槽捕集粉尘。

5. 清灰系统
   对于滤筒或布袋式打磨台，通常配置脉冲喷吹、手动振打或反吹清灰装置，以保持过滤阻力和除尘效率。

6. 集尘抽屉或集尘箱
   位于柜体下部，用于收集分离后的粉尘，便于定期清理和处置。

7. 风机与管路
   内置或外置离心风机，为打磨台提供负压抽风动力。部分系统可与集中式除尘管道连接。

8. 电气与控制系统
   包括风机启停、清灰控制、压差显示、照明控制、故障报警等，部分设备设有变频调速或风阀调节功能。

9. 安全保护装置
   如防爆型电气设备、静电接地、火花探测、泄爆装置等，用于处理可燃粉尘时降低安全风险。

三、工作原理

       操作人员在台面或背板区域进行打磨作业，产生的粉尘在吸风气流作用下被吸入台面吸风口或背部吸风口，进入柜体内部的气流通道。较大颗粒粉尘可在重力或惯性作用下沉降，细粉尘随气流进入过滤单元。经滤筒或布袋过滤后，粉尘被拦截在滤料表面，净化气体通过风机排出或接入后续处理系统。

       清灰系统按设定周期或压差条件启动，清除滤料表面粉尘，使其落入集尘抽屉。湿式打磨台则通过水幕或水槽将粉尘捕获，形成泥浆状沉渣，定期清理。

四、主要功能

1. 粉尘捕集与净化
   对打磨、抛光、去毛刺等工序产生的粉尘进行有组织收集和过滤，减少粉尘无组织逸散。

2. 改善作业环境
   降低操作人员呼吸带粉尘浓度，有助于减少职业健康风险。

3. 提高工位利用率
   双面操作结构可同时供两侧人员使用，节省占地面积，提高作业效率。

4. 保护设备与产品
   减少粉尘在车间内扩散，降低对其它设备和产品质量的影响。

5. 安全防护
   通过火花探测、泄爆、防静电等措施，有助于降低可燃粉尘火灾和爆炸风险。

五、技术特点

• 双面柜式结构设计紧凑，适合车间内分散布置或靠近加工工位使用。

• 台面吸尘与背部吸尘相结合，可在打磨点附近形成有效捕集气流，提高粉尘捕集效率。

• 干式过滤方式维护相对简单，但需定期更换或清灰；湿式方式对部分金属粉尘和抛光粉尘有较好适应性，但需处理废水或泥浆。

• 过滤风速、吸风口风速和风量匹配对粉尘捕集效果影响较大，需根据打磨工艺和粉尘特性合理设计。

• 处理铝粉、镁粉、木粉尘等可燃粉尘时，应按相关防爆要求配置安全措施。

• 打磨台一般作为粉尘收集和预处理设备，其排放效果受过滤单元效率、系统密封性和维护水平影响。

六、适用行业

       双面柜式打磨台适用于小型至中型工件打磨、抛光及去毛刺作业，尤其适合双人同时操作的场合，常见行业包括：

1. 金属制品与五金加工
   不锈钢制品、铝合金件、铸件、冲压件等打磨去毛刺。

2. 机械设备制造
   零部件修磨、焊缝打磨、表面抛光等。

3. 家具与木制品制造
   木质家具、木门、木线条、竹木制品打磨抛光。

4. 汽车维修与零部件加工
   钣金打磨、腻子打磨、零部件抛光等。

5. 塑料与复合材料加工
   玻璃钢、碳纤维制品、塑料件修边打磨。

6. 石材与陶瓷加工
   小型石材、陶瓷制品打磨修整。

7. 工艺品及模型制造

   金属、木材、树脂等材质工艺品打磨。

8. 其他产生粉尘的小型打磨、抛光作业场所。

七、主要相关标准

       双面柜式打磨台的设计、制造、安装和运行通常涉及以下标准，具体执行时应以现行有效版本为准，并结合项目实际情况及地方管理规定：

• GB 15577—2018《粉尘防爆安全规程》

• GB/T 17919—2008《木材加工系统粉尘防爆安全规范》（如用于木粉尘）

• GB 16297—1996《大气污染物综合排放标准》及适用的地方排放标准

• GB 50058—2014《爆炸危险环境电力装置设计规范》（如处理可燃粉尘）

• GB/T 16157—1996《固定污染源排气中颗粒物测定与气态污染物采样方法》

• HJ/T 397—2007《固定源废气监测技术规范》

• HJ 819—2017《排污单位自行监测技术指南 总则》及相应行业自行监测技术指南

• 其他相关除尘技术规范、防爆标准及职业卫生标准

实际项目中，还应关注环境影响评价文件、排污许可证、安全评价及地方管理部门的具体要求。

八、环保与安全提示

双面柜式打磨台的粉尘捕集和净化效果受吸风风速、过滤方式、清灰效果、系统密封性及维护管理水平等多种因素影响。

运行中应注意以下几点：

• 定期清理集尘抽屉或集尘箱，防止粉尘堆积。

• 对滤筒或布袋定期检查、清灰或更换，保持通风阻力和除尘效率。

• 处理可燃粉尘时，火花探测、泄爆、隔爆等安全设施应定期校验。

• 湿式打磨台应定期清理水槽和泥浆，防止堵塞或产生异味。

• 电气设备应按要求选型，做好静电接地，防范粉尘爆炸风险。

• 操作人员应按职业卫生要求佩戴防尘口罩等个人防护用品。

• 实际除尘效率和排放浓度应以具备资质的检测机构出具的检测报告为准。

九、选型建议

       双面柜式打磨台的选型应综合考虑打磨工艺、粉尘特性、工件尺寸、同时使用人数、场地条件及排放要求等因素。建议从以下几个方面进行比选：

• 根据打磨材料确定粉尘类型，如金属粉尘、木粉尘、塑料粉尘等，评估可燃性和爆炸性。

• 根据同时作业人数和工件尺寸，确定台面长度、宽度、吸风区域和工位布置。

• 根据粉尘特性选择干式过滤或湿式除尘方式，并配置合适的过滤单元和清灰系统。

• 计算所需吸风量和吸风口风速，确保粉尘在产生点附近被有效捕集。

• 对可燃粉尘，按相关防爆标准配置安全保护装置。

• 设计及选型时应参照上述相关标准，并满足环保、安全等管理要求。

• 建议委托具备相应设计或制造能力的单位进行方案设计和设备选型，并在安装后进行性能测试和验收。
