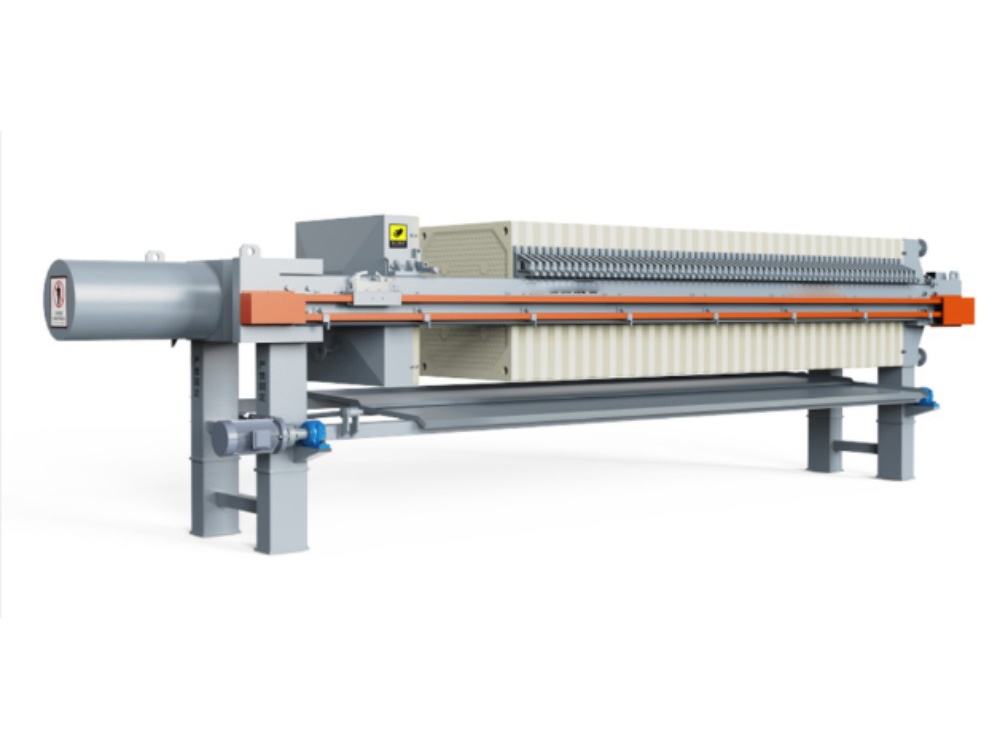

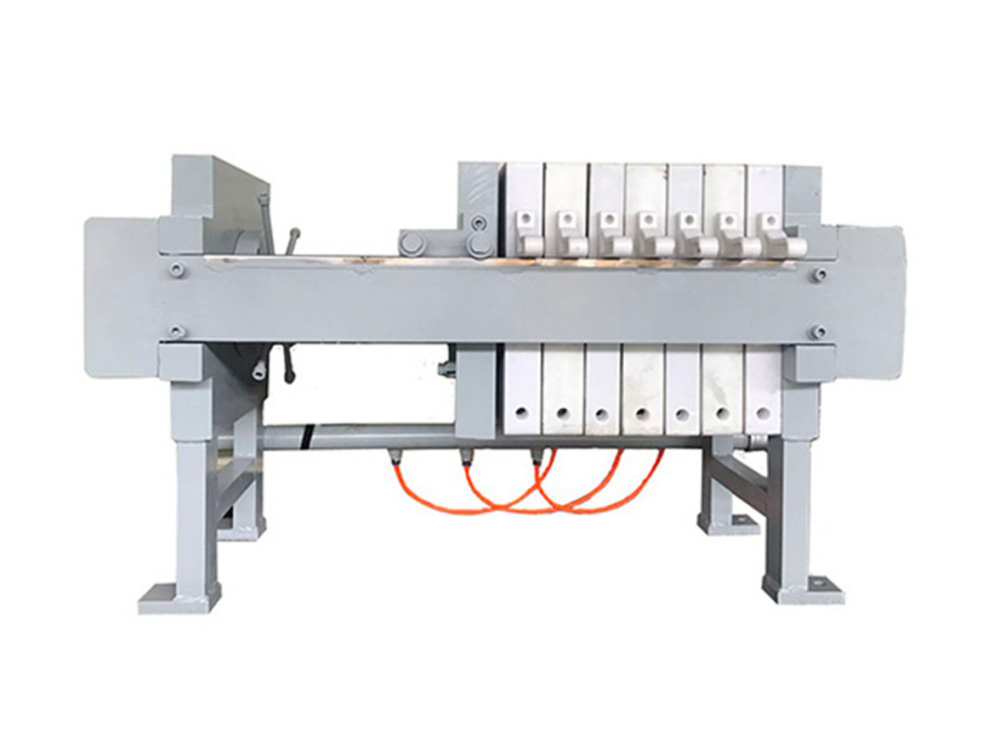

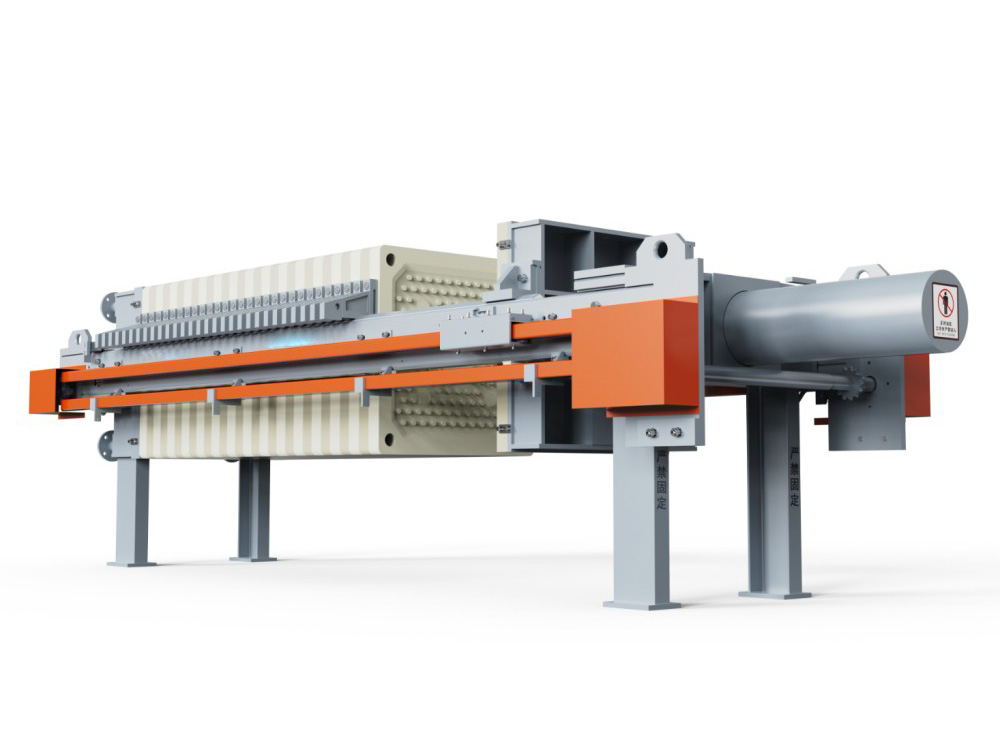

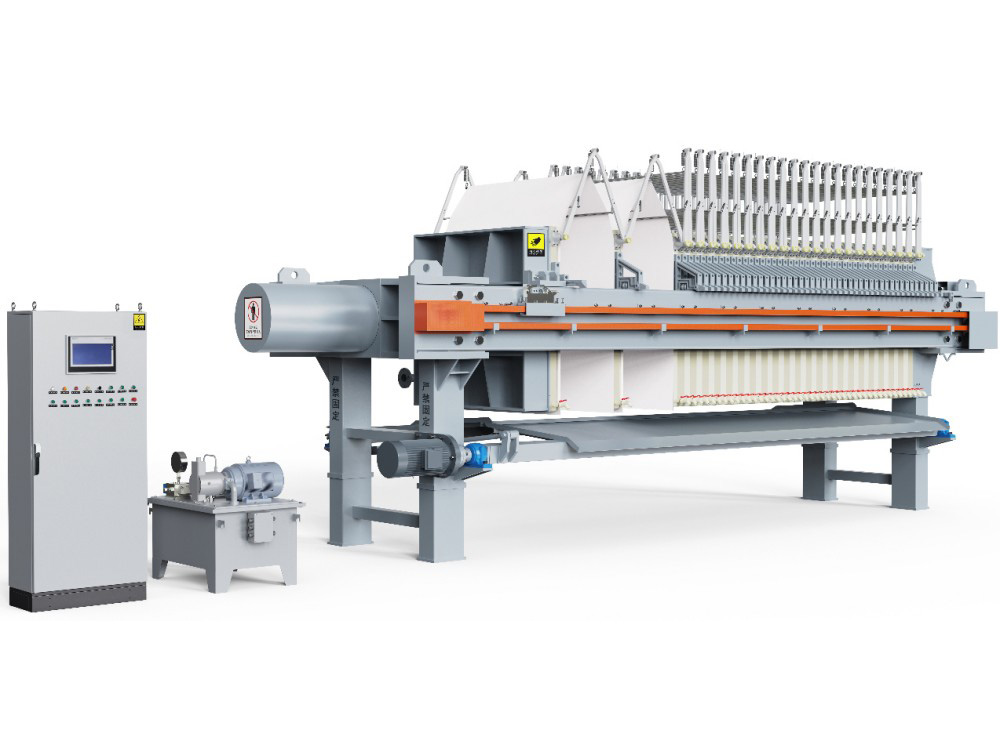

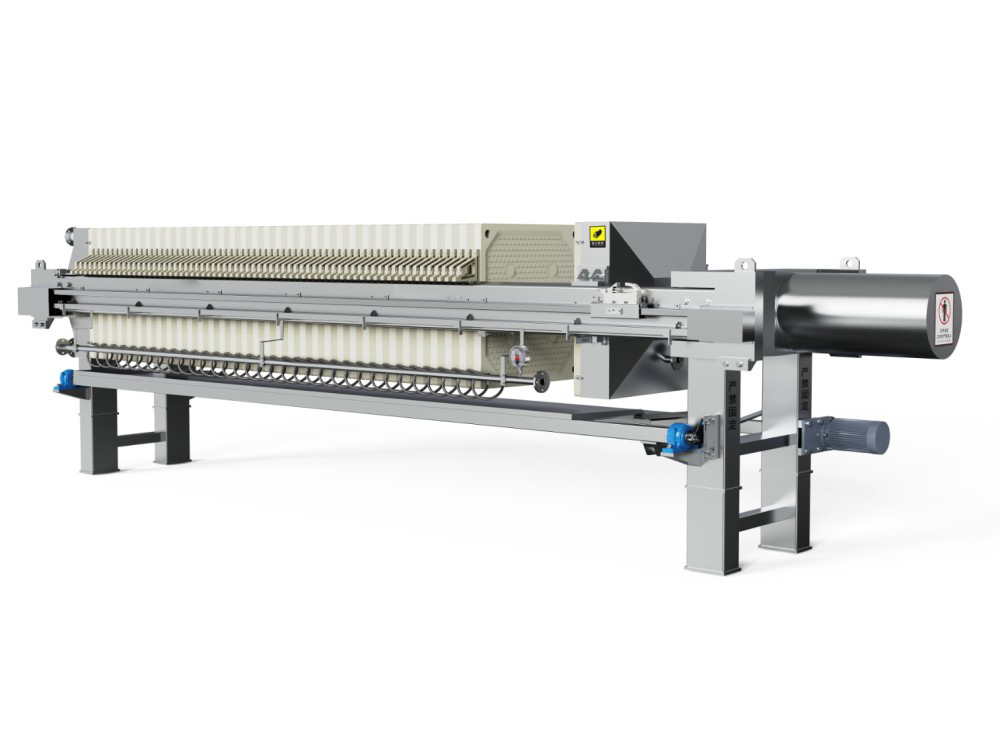

板框压滤机

一、概念

       板框压滤机是一种利用压力差使固液两相分离的间歇式过滤设备。它通过多块滤板和滤框交替排列组成过滤室，在进料泵压力作用下，悬浮液进入滤室，固体颗粒被滤布截留形成滤饼，滤液透过滤布排出，从而实现固液分离。

       板框压滤机适用于含固量较高、颗粒较粗或较细、过滤阻力较大的悬浮液脱水，广泛应用于污水处理、化工、制药、食品、冶金、矿山等行业。其结构相对简单，滤饼含水率较低，但为间歇操作，需周期性卸料和清洗。

二、主要结构组成

1. 机架
   由固定端板、活动端板、横梁和压紧装置组成，用于支撑滤板和滤框，承受过滤压力并实现滤板压紧。

2. 滤板与滤框
   滤板为实心板，表面有排液沟槽；滤框为空心框，与滤板交替排列形成滤室。材质可为聚丙烯、铸铁、不锈钢等，根据介质腐蚀性选择。

3. 滤布

   安装在滤板两侧，用于截留固体颗粒，透过液体。滤布材质和孔径根据物料特性选择。

4. 压紧装置
   常见为液压压紧、机械压紧或手动压紧。用于将滤板和滤框紧密压合，防止过滤时漏液。

5. 进料系统
   包括进料泵、进料管、分配管等，将悬浮液均匀送入各滤室。进料压力根据过滤要求调节。

6. 滤液排出系统
   包括滤液收集槽、出液阀、管道等，将过滤后的液体汇集排出。

7. 卸料与清洗装置
   部分设备配有自动拉板机构、滤布清洗装置或翻板接液装置，用于提高卸料效率。

8. 电气与控制系统
   包括液压站控制、进料泵控制、拉板控制等，可实现压紧、保压、进料、松开、卸料等动作的自动或半自动控制。

三、工作原理

       板框压滤机工作时，首先通过压紧装置将滤板和滤框压紧密封。进料泵将悬浮液以一定压力送入滤室，悬浮液在滤室内充满，滤液在压力差作用下穿过滤布，沿滤板表面的沟槽流至滤液出口排出。固体颗粒被滤布拦截，逐渐在滤布表面形成滤饼。随着滤饼厚度增加，过滤阻力增大，进料压力升高。当滤室充满滤饼或过滤速度明显下降时，停止进料。打开压紧装置，拉开滤板，滤饼脱落排出，完成一个过滤周期。

四、主要功能

1. 固液分离
   将悬浮液中的固体和液体有效分离，获得澄清滤液和较干滤饼。

2. 污泥脱水
   对污水处理产生的污泥进行深度脱水，降低污泥含水率，减少体积，便于后续运输和处置。

3. 物料回收
   在化工、制药、食品等行业中，可回收有价值的固体物料或澄清液体。

4. 降低污染物排放
   对工业废水或工艺液体进行过滤处理，减少悬浮物含量，有助于满足后续处理要求或排放标准。

5. 预处理或深度处理
   可作为其他处理工艺的前置或后置设备，如对废水进行预处理以减轻后续生化处理负荷。

五、技术特点

• 过滤面积可灵活调整，通过增减滤板和滤框数量适应不同处理量。

• 过滤压力较高，可获得含水率较低的滤饼，脱水效果较好。

• 结构相对简单，操作维护方便，但为间歇操作，需停机卸料。

• 滤布需定期清洗或更换，滤板可能出现变形或损坏，需维护。

• 对黏性大、易堵塞滤布或难以脱水的物料，处理效率可能降低，需通过预处理或添加助滤剂改善。

• 设备材质和密封形式需根据介质腐蚀性、温度等条件选择。

• 自动化程度可配置不同，手动、半自动或全自动运行均可实现。

六、适用行业

板框压滤机适用于需要进行固液分离或污泥脱水的行业，常见包括：

1. 市政污水处理
   污泥浓缩、消化污泥脱水、深度脱水等。

2. 工业废水处理
   化工、印染、电镀、造纸、制药、食品等废水处理产生的污泥脱水。

3. 化工与制药
   反应液过滤、结晶分离、脱色后过滤、催化剂回收等。

4. 食品与饮料
   果汁澄清、糖液过滤、食用油脱蜡、啤酒过滤等。

5. 冶金与矿山
   尾矿脱水、精矿过滤、废水处理等。

6. 建材与陶瓷
   陶瓷泥浆脱水、工业废水处理、粉料回收等。

7. 其他行业
   如石油、涂料、皮革、淀粉加工等需要固液分离的场合。

七、主要相关标准

       板框压滤机的设计、制造、安装和使用通常涉及以下标准，具体执行时应以现行有效版本为准，并结合项目实际情况及地方管理规定：

• JB/T 4333.1—2013《厢式压滤机和板框压滤机 第1部分：型式与基本参数》

• JB/T 4333.2—2013《厢式压滤机和板框压滤机 第2部分：技术条件》

• JB/T 4333.3—2013《厢式压滤机和板框压滤机 第3部分：滤板》

• JB/T 4333.4—2013《厢式压滤机和板框压滤机 第4部分：隔膜滤板》

• GB/T 26403—2011《厢式压滤机和板框压滤机 安全要求》

• GB 15577—2018《粉尘防爆安全规程》（如处理可燃粉尘）

• GB 8978—1996《污水综合排放标准》及适用的地方排放标准（涉及滤液排放时）

• 其他相关机械安全、电气安全及职业卫生标准

实际项目中，还应关注环境影响评价文件、排污许可证、安全评价及地方管理部门的具体要求。

八、环保与安全提示

板框压滤机一般作为固液分离设备，其运行效果受进料浓度、压力、滤布状态、压紧密封性及操作管理水平等多种因素影响。

运行中应注意以下几点：

• 定期检查滤布是否破损、堵塞或老化，及时清洗或更换，防止滤液浑浊。

• 压紧装置应保持正常工作压力，防止过滤时漏液或滤板变形。

• 进料压力应控制在设备允许范围内，避免超压运行。

• 卸料时注意防止滤饼飞溅和残留液滴落，保持作业区域清洁。

• 处理有毒、有害或腐蚀性物料时，应采取防护措施，防止人员接触。

• 滤液和滤饼的后续处理处置应符合相关环保要求，不得随意排放或倾倒。

• 电气设备应定期检查，液压系统应保持密封，防止泄漏。

九、选型建议

       板框压滤机的选型应综合考虑物料性质、处理量、固含量、过滤压力、滤饼含水率要求、场地条件及自动化程度等因素。建议从以下几个方面进行比选：

• 分析物料的固相颗粒粒径、黏度、腐蚀性等，确定滤布材质和过滤面积。

• 根据处理量和过滤周期，计算所需滤室容积和滤板数量。

• 确定进料压力和压紧方式，选择液压、机械或手动压紧形式。

• 对需要较高滤饼干度的场合，可选用隔膜压滤机，通过隔膜压榨进一步降低含水率。

• 设计及选型时应参照上述相关标准，并满足环保、安全等管理要求。

• 建议委托具备相应设计或制造能力的单位进行方案设计和设备选型，并在安装后进行性能测试和验收。
